Paso 3: Añadir los soportes a la estructura principal
Los soportes de aluminio perfilado corto se alinean con la parte superior de la más larga lado apoya y están en contacto directo con los lados anterior y posteriores acrílico, que contribuyen a dar solidez y estabilidad a la estructura. Como podemos ver más de esta manera el marco principal tiene una frontera disponible para colocar una base plana sobre la que posicionamos piezas para cortar o grabar.

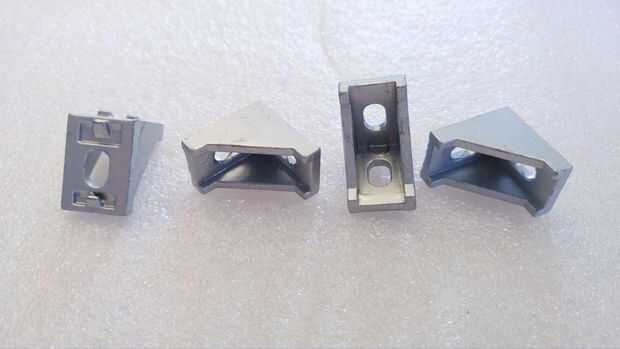

Para completar este paso utilizará: perfilado de aluminio cuadrada corta dos piezas, cuatro bloques de cierre de la esquina, ocho M4 10mm tornillos Allen y otras cuatro tuercas M4.

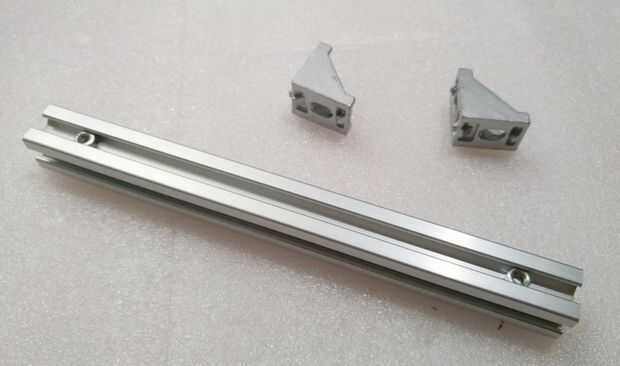

- Inserte dos tuercas M4 en un carril en ambos soportes (primera imagen)

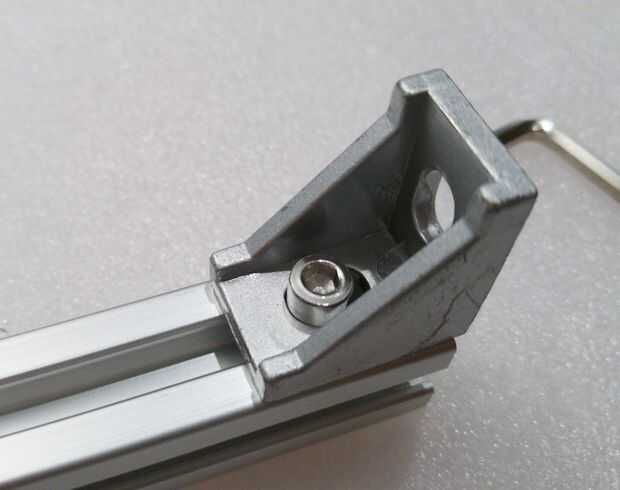

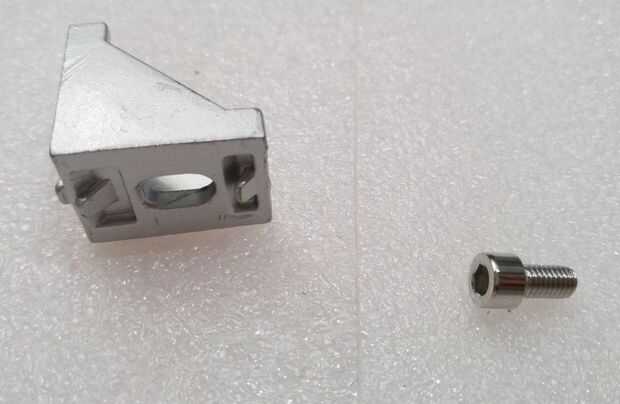

- Posición los bloques de fijación de esquina cerca de la parte final de cada carril e inserte un tornillo de M4 en cada bloque. No fije el bloque con el tornillo!

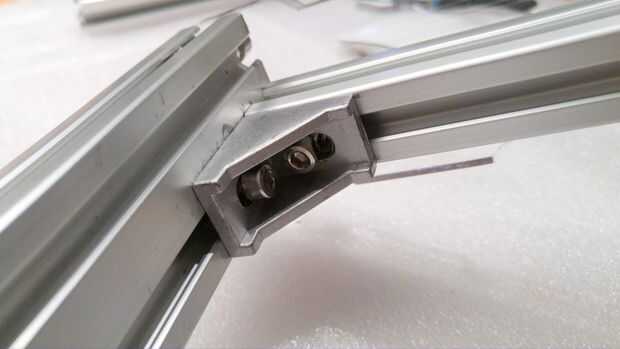

- Coloque las tuercas de marco (montadas en el paso anterior) en correspondencia de cada orificio del bloque de cierre de la esquina
- Inserte otro tornillo M4 en cada bloque.
En este punto es importante para colocar correctamente los soportes de aluminio corta creando un marco plano: esta es la frontera donde podemos ubicar nuestro trabajo placa para grabado.

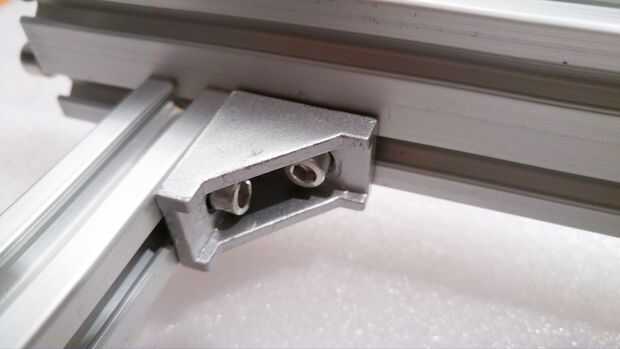

Alinee los soportes exactamente al mismo nivel de los otros dos en el marco y empuje en contacto con la parte interna de la parte delantera y parte trasera de las piezas de acrílico. Luego cierre firmemente cada tornillo para hacer el marco rectangular de aluminio sólido.

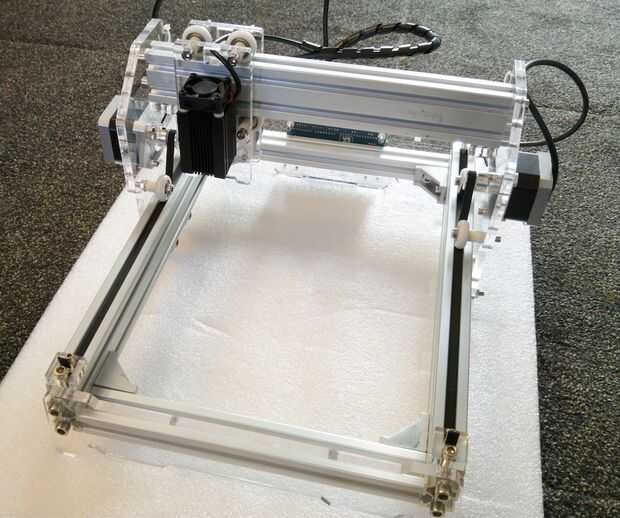

El marco principal es ahora completado, podemos proceder. ¡Adelante!
