Paso 4: Montaje de los motores paso a paso de eje y
En este paso se reunirán los dos motores paso a paso que controlan el eje y.

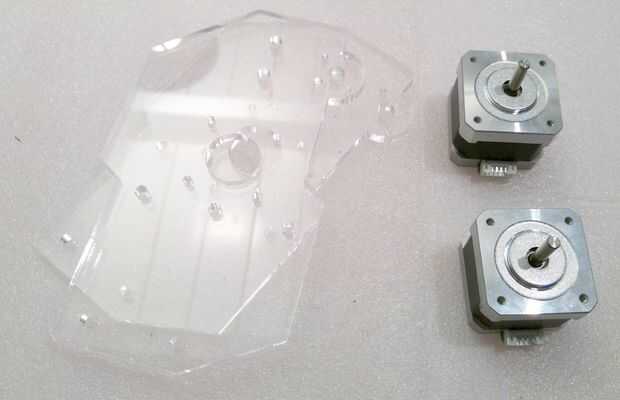

Para completar este paso va a utilizar: dos motores paso a paso, dos soportes de eje y acrílico, polea de dos dientes y ocho tornillos allen M3.
Leer antes de comenzar

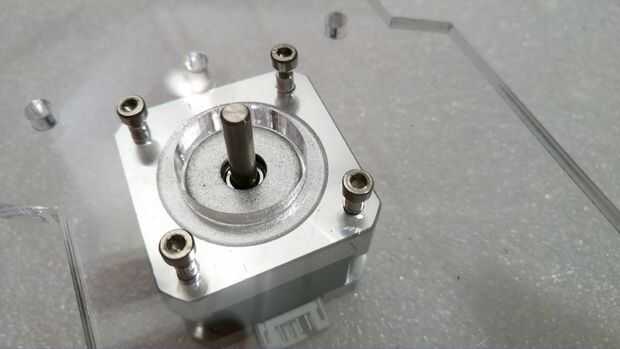

- Al montar con tornillos (el cuerpo de motores paso a paso) no bloquear firmemente el tornillo primero, luego la segunda, etc. pero primero se debe introducir todo el tornillo (4) de longitud media proceda a cerrarlos bien después de un "X"
- No bloquear las poleas de los dientes en esta fase, sólo insertar en lugar y cerrar sólo un tornillo para asegurarse que quedan del motor paso a paso. Se debe ajustar después

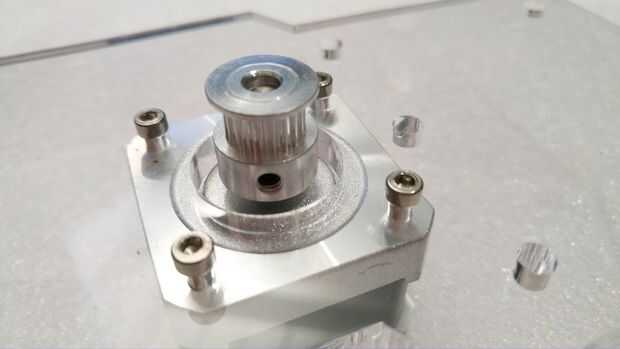

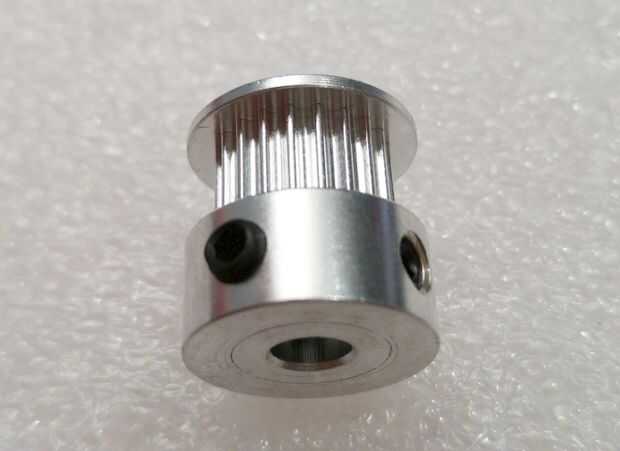

- Inserción de la polea en la nota de eje del motor paso a paso que hay una faceta en el eje. Gire la polea así uno de los dos tornillos presionar a este plano. Esto evitar que la polea gire libre y la cerradura mejor
- El lado motores de apoyo son idénticos pero debe ser montado espejo; tomar en cuenta esto
- Cuando junta el paso a paso motores para el acrílico soporta check para evitar que el conector del cable orientado a la parte inferior: es el lado más corto de la pieza de plástico

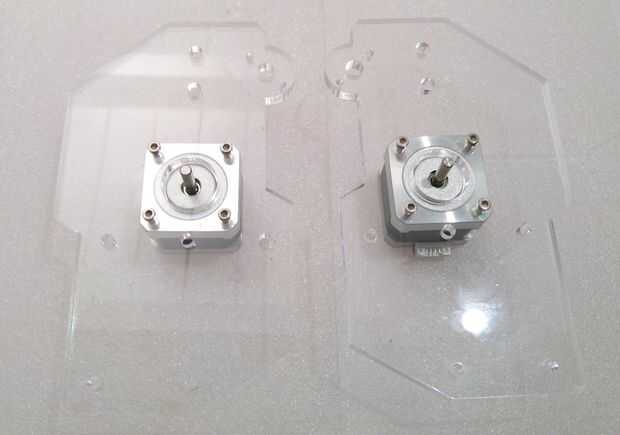

Bien, teniendo en cuenta las precauciones mencionadas Atornille los dos motores paso a paso para el lado acrílico soporta espejo como se muestra en las imágenes. Luego poner las poleas en el lugar y comprobar que todo está correcto.
¿Hacer? ¡ Prepárate para el siguiente paso!
