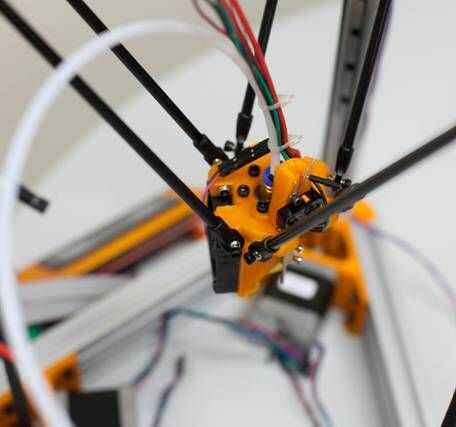

Paso 9: Capítulo 7 - Montaje Final efectora
Montaje de efector Final 701 - piezas necesarias
- Ventilador de Hotend
- Hotend J-cabeza montado
- Montaje del Z-probe
- M3 x 16 toma los tornillos de capuchón x 5
- Tubería de PTFE Bowden
702 ajuste caliente-extremo a la placa del generador de efectos
La tubería de PTFE Bowden va por el agujero central mientras que se dirigen los cables hotend y sensor en el lado de la placa del generador de efectos.
Ensamblaje del ventilador apto 703 placa efectoras
El ventilador se encaja en la ranura en el hotend. Asegúrelo en su lugar con tres M3 x 16 tornillos de cabeza plana. Todavía no apriete los equipos!
704 titular ajuste Z-sonda, extremo caliente y efectoras
Colocar 2 M3 x 16 tornillos de cabeza plana a través de la base de Porta sondas y ajuste a la unidad de efectos. La Z sonda pasará por el agujero restante, sigan asi que uno vacío.
Bajar la pata larga de la Z-sonda el agujero restante en el soporte de sonda. Debe pasar por el agujero del tornillo sin usar en el generador de efectos y ajuste sólo más allá de la cabeza de J. Si es necesario, gire la cabeza de J para que la sonda pasa fácilmente y sin obstrucción.
Apriete todos los pernos uniformemente, pero no en exceso ellos o usted se tira los hilos roscados en el plástico!
Con la sonda en la posición retraída (para arriba), introducir el muelle de la pluma y terminal de tornillo de abajo, completamente comprimir el resorte y ajuste el borne de tornillo.
Gatillo la sonda por sacudiendo la pierna corto pasado el pasador de seguridad del resorte en la posición desplegada y confirmarlo se empuja hacia abajo lo suficiente por los resortes para activar el micro - debe escuchar un clic.
Levante la pierna de la sonda pasado el resorte de perno de seguridad y compruebe que se retrae correctamente.
Repita varias veces para confirmar que la sonda funciona confiablemente. Deberá engrasar la varilla de latón.
