Paso 3: Capítulo 1 - preparación de piezas impresas
Soportes motor 101 x 3

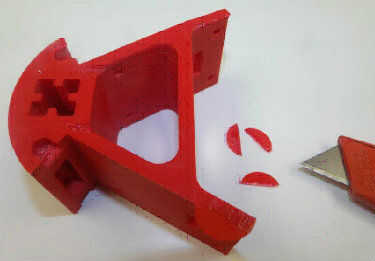

Recortar los discos anti-combeo y cualquier otro flash (exceso de plástico por ejemplo, el lado brillante puede tener una fina capa de plástico "saliente") en la parte inferior del soporte.

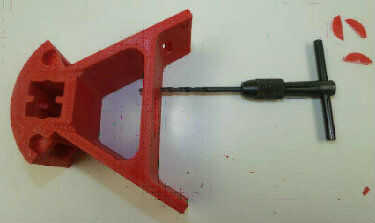

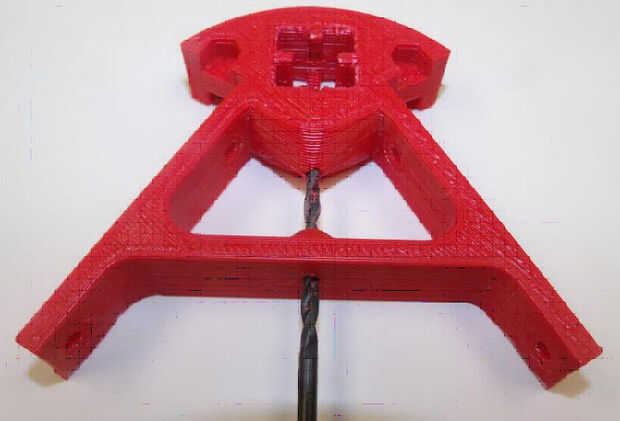

Escariar los orificios para los tornillos con una broca de 3mm, empuje a través de y tire hacia fuera. Escariar a mano se muestra, pero puede hacerlo cuidadosamente con un taladro eléctrico de baja velocidad en su lugar. Esto se aplica a todos los orificios de tornillo en todas partes, a menos que se indique lo contrario en estas instrucciones.
Repita para los otros 2 soportes.

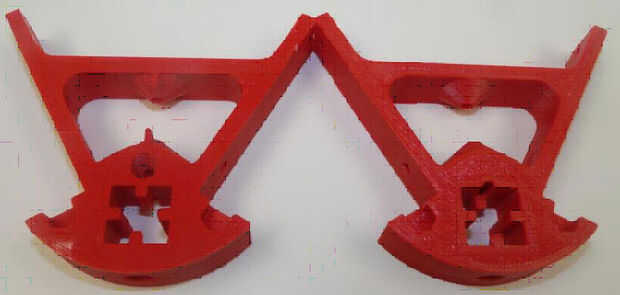

Soportes superiores 102 x 3
Preparan generalmente en cuanto a los soportes de motor que chaflana todos los agujeros de la tuerca incluyendo uno en el centro con el orificio del ángulo.
Escariar los agujeros de perno de eje de rodamiento rueda locos y todos los otros agujeros de perno.
Repita para los otros 2 los soportes superiores.

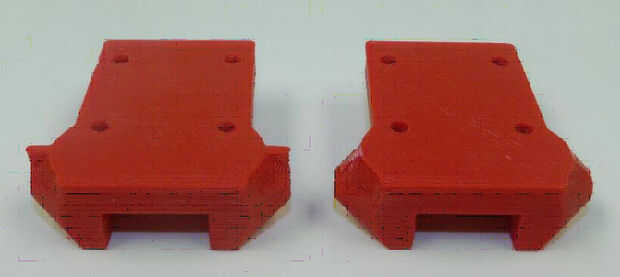

103 carros x 3
Escariar agujeros para pernos en cuanto a adaptadores V-rodillo. Corte también material de apoyo impreso triangular de puntos de anclaje de brazo cónico delta - imagen muestra antes y después.

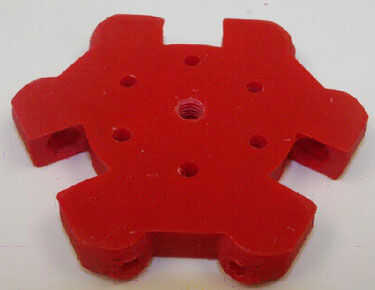

Placa de efector final 104
Escariar agujeros de perno de 3mm.

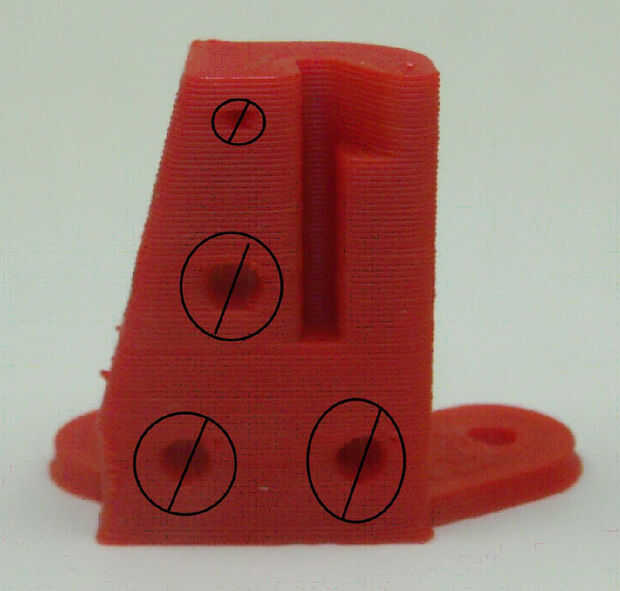

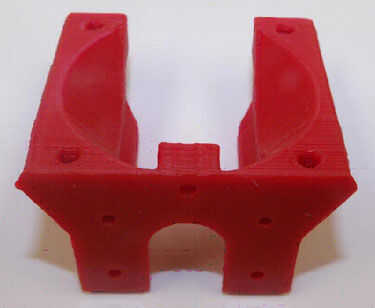

105 del ventilador caliente-final
NO ESCARIE! -ninguna preparación necesaria en esta parte
No Escarie el ventilador 4 agujeros de perno ciegos de montaje! Los tornillos M3 necesitan cortar sus hilos cuando está equipado.
No Escarie los 5 agujeros para montar el conjunto ventilador/caliente-fin - se suministran ya fileteados M3 para los pernos de montaje.

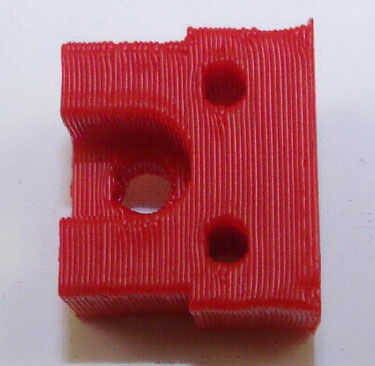

Soportes de tope 106
NO ESCARIE LOS DOS AGUJEROS MÁS PEQUEÑOS EN LOS MONTES DE TOPE
La imagen muestra el flash en la primera capa de impresión y el sobredimensionamiento de las 3 o 4 capas debido a la contracción durante la impresión. Esto debe ser quitado para que los lados son paralelos, por lo que los soportes de tope sobre el soporte y el soporte en la extrusión de aluminio.
Porta 107 Z-sondas
NO ESCARIAR los agujeros en el lado del soporte impreso Z-sonda
Otras partes:
No necesita debe trabajar más pero estar preparado para escariar los agujeros de perno de 3mm y retire el exceso de otros lugares durante la Asamblea.
