Paso 4:200 – Assemblierung der base
Antes de comenzar este capítulo, usted debería ver este video. Serio puede ayudarle a ahorrar horas de tiempo de montaje frustrante!

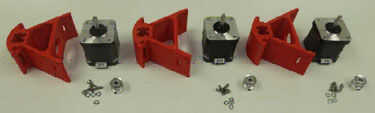

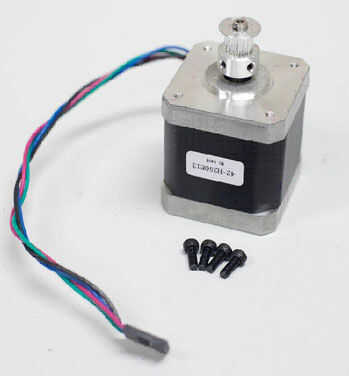

Asamblea de motor 201 - piezas necesarias
- Soportes de motor x 3
- Motor x 3
- GT2 poleas x 3
- 6 x grubscrews
- Tornillos de m3 x tapa de zócalo 8 x 12
202 la polea de ajuste para motor
La polea está equipada con el collar y el tornillo prisionero en el extremo exterior del eje del motor. Esto proporciona la alineación correcta con la rueda loca en la parte superior de cada torre.
El eje del motor tiene un lado plano - Alinee el lado plano con el tornillo sin cabeza. Esta parejas firmemente la polea al eje del motor. Apriete con firmeza (pero no en exceso) con la llave hexagonal de 1,5 mm suministrado.
Nota: Algunas fotos a continuación y en posteriores capítulos muestran todavía la polea había montada al revés en el eje - por favor, ignorar esta diferencia.
203 ajuste motor en el soporte

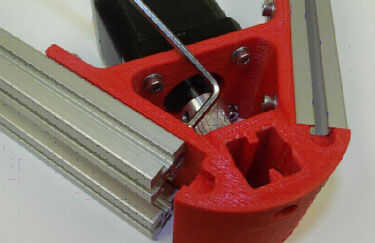

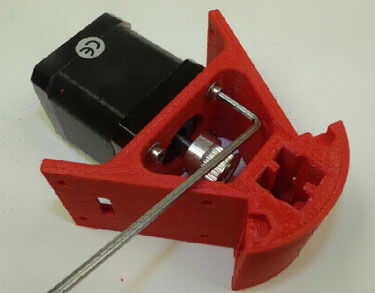

Alinear el motor con el soporte de plástico con el casquillo del cable en el lado derecho del motor visto desde el extremo del soporte (ocultado en esta imagen). Inserte tornillos de cabeza plana de 8mm y tornillo con punta de llave hexagonal de 2,5 mm. Hay una ranura en la parte impresa para reducir ligeramente el ángulo de la clave. Asegúrese de que los tornillos van en recta - Afloje y vuelva a alinear cualquier tornillos que las que han salido un ángulo. No lo apriete con el extremo de bola. En su lugar utilice la pata corta.
Repita para los otros 2 soportes

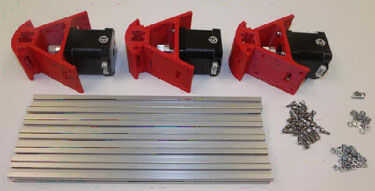

204 base Asamblea - piezas necesarias
- Conjuntos de soporte del motor x 3
- Marco extrusiones de 240mm de largo x 6
- M3 x 8 toma los tornillos de capuchón x 24
- Tuercas de la t-ranura de m3 x 24
205 forma protuberancias en los soportes

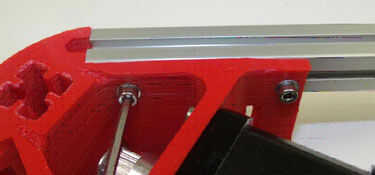

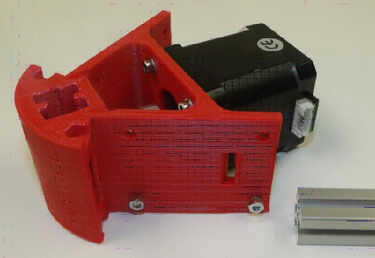

Inserte 2 tornillos de cabeza plana con arandelas a través de los agujeros 2 inferiores y muy holgadamente caben 2 tuercas de ranura. Nota que la cabeza del tornillo encuentra en el motor (orden: protuberancia de aluminio, tuerca, tornillo, soporte de plástico).

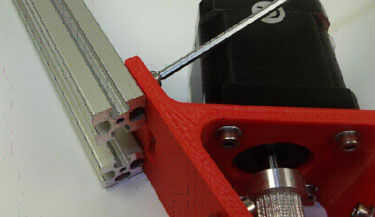

Deslice una protuberancia en las 2 tuercas. Usted puede encontrar útil usar un par de pinzas o punta Pinzas para girar las tuercas en la alineación. Muy libremente para atornillar tuercas hace esto más fácil.

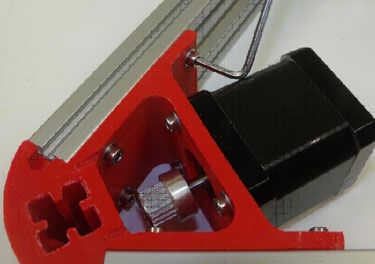

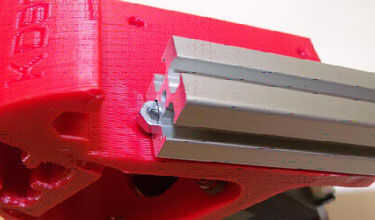

Deslice la extrusión firmemente contra el plástico y apretar las tuercas sólo lo suficiente para evitar que viene de. Se se apretó totalmente más adelante, después de la base de todo está montada.

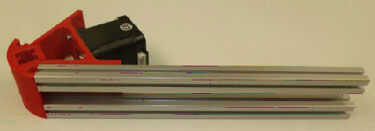

Repita el procedimiento con la protuberancia superior...
y con los otros 2 soportes.
Montaje final 206

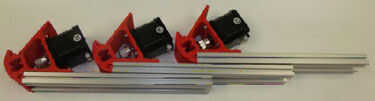

Para cada una de las tres asambleas; Ajuste los 4 M3 x8 tornillos de cabeza plana y tuercas como antes.

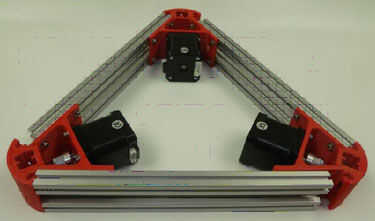

Organizar las 3 asambleas en un triángulo.
Deslice un par de protuberancias en las tuercas. Probar y deslícelos hasta el segundo par de tuercas todavía. En su lugar, apriete los tornillos sólo lo suficiente para detener las protuberancias provenientes del soporte.
Repita para los otros 2 soportes, luego afloje las tuercas de lo suficiente para que las protuberancias pueden ser deslizadas hasta los otros pares de pernos y tuercas.
Ajustar un par de tuercas, deslice las protuberancias en ellos y apretar para mantenerlos en su lugar mientras trabaja en los otros.

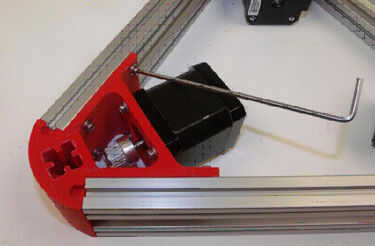

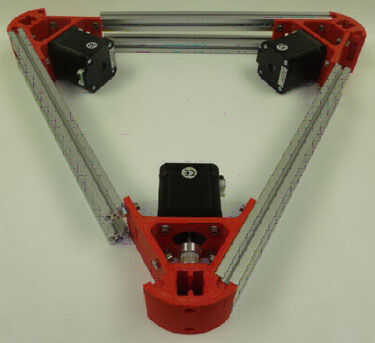

Una vez que todas las tuercas en sus canales, aflojarlos todo ligeramente y deslice todas las protuberancias totalmente caseros. Coloque la base sobre una superficie plana y progresivamente Apriete todas las tuercas, primero con el extremo de bola de la llave hexagonal...
y entonces finalmente con la pata corta.
El armado base puede establecerse a un lado mientras que usted consigue con el conjunto superior.
