Paso 5: Capítulo 3 - montaje superior

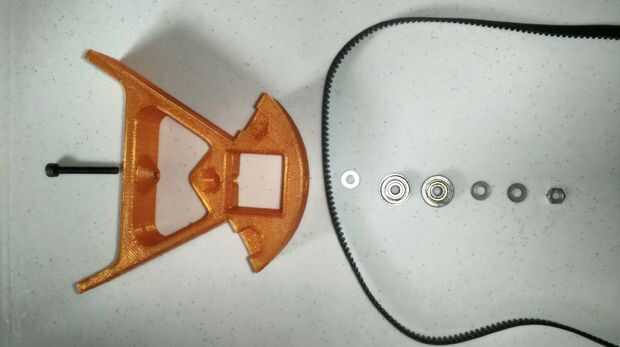

Montaje polea 301: piezas necesarias
- M3 x 25 toma los tornillos de capuchón x 3
- Soportes superiores x 3
- Arandelas planas de m3 x 9
- F623ZZ con rodamientos x 6
- Tuercas m3 completas x 3
- Correa x 3
302 conjunto polea

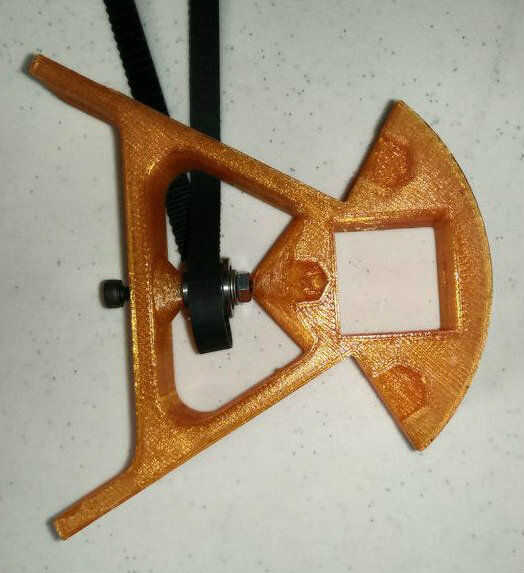

Coloque el M3 x 25 rodillo eje tornillo de cabeza plana a través del soporte impreso y progresivamente añadir una arandela, primer cojinete de F623ZZ (pestaña a la izquierda), segundo F623ZZ cojinete (brida derecha), dos arandelas y la tuerca M3. No se olvide de meter una de las correas cerradas!
Comenzar a enroscar el tornillo M3;

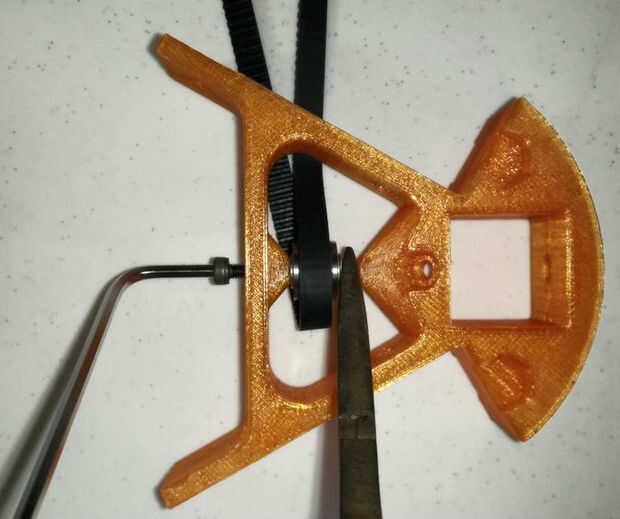

Usted probablemente tendrá que sostenga la tuerca con unos alicates de punta de aguja como hasta el perno.

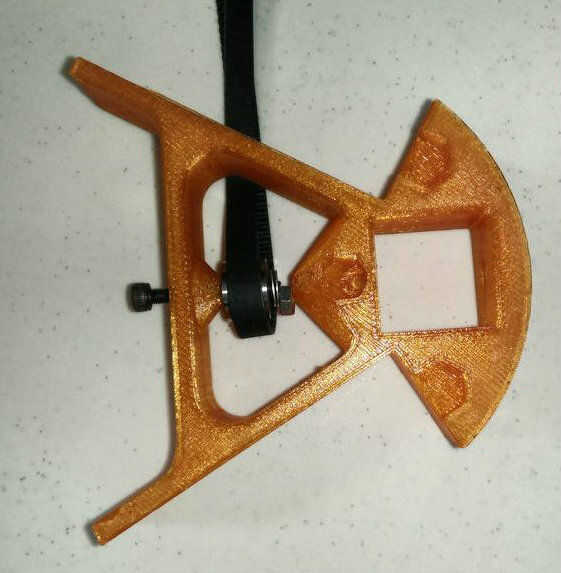

Apriete la tuerca contra los rodamientos para asegurar que el tornillo puede estar completamente enroscado.
Repita para los otros 2 los soportes superiores.
Montaje del marco superior 303 - piezas necesarias
- Conjuntos de soporte superior x 3
- Marco extrusiones de 240mm de largo x 3
- M3 x 8 toma los tornillos de capuchón x 12
- Tuercas de la t-ranura de m3 x 12
304 forma protuberancias en los soportes

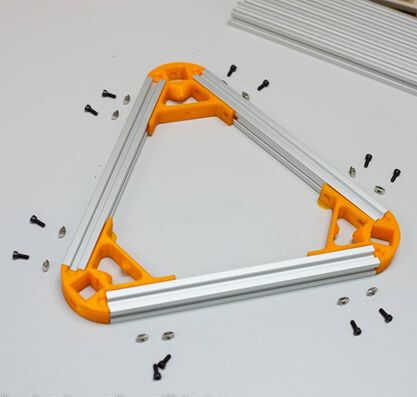

Esto es una repetición del procedimiento para el montaje de la base. Colocar 2 M3 x 8 tornillos de cabeza plana a través de los orificios en el soporte y las tuercas de la t-ranura libremente forma. Deslice una protuberancia en las tuercas. Deslice la extrusión firmemente contra el plástico y apretar las tuercas sólo lo suficiente para evitar que viene de. Repita el procedimiento con los otros 2 soportes.

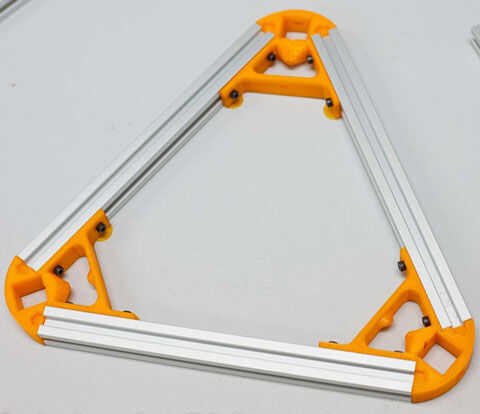

Ahora organizar las 3 asambleas en un triángulo y completar el montaje final.
Después de apretar encima de todos los M3 x 8 tornillos de cabeza plana con la parte superior del marco sobre una superficie plana, póngala a un lado mientras que usted consigue la etapa siguiente.
