Paso 7: Capítulo 5 - montaje del Z-probe

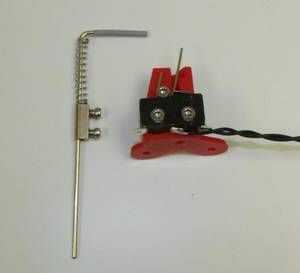

501 Z-sonda - piezas necesarias
- Z-portasondas impreso
- Microconmutador Z-sonda preparado
- Varilla de latón en forma de L de 1.5mm con termoencogibles
- Resorte de pasador de seguridad preparado
- Primavera
- Bloque de terminal de tornillo
- M2.5 x 12 toma los tornillos de capuchón x 3
Inserte el resorte del pasador de seguridad en el pequeño orificio en la parte superior de la impresa portasondas de Z. Asegure con una de M2.5 x 12 toma los tornillos prisioneros. Tenga en cuenta que el agujero pequeño puede necesitar ampliación leve con por ejemplo una aguja.

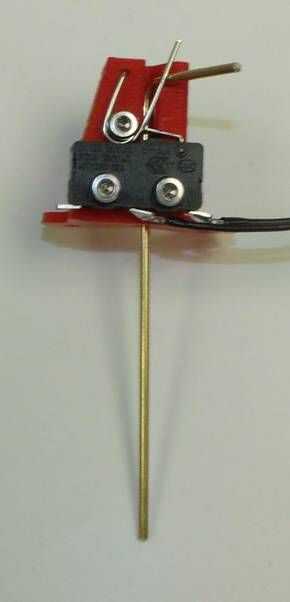

Ajustar el microinterruptor con el cable hacia la derecha como se muestra en la foto, con otro dos M2.5 x 12 tornillos prisioneros de la toma. Tenga cuidado de no apretar demasiado los!
Inserte la sonda de latón en forma de L en su ranura orificios desde arriba. Asegúrese de que la sonda de latón se mueve suavemente a través del orificio - si luego no lisa del agujero y la ranura.

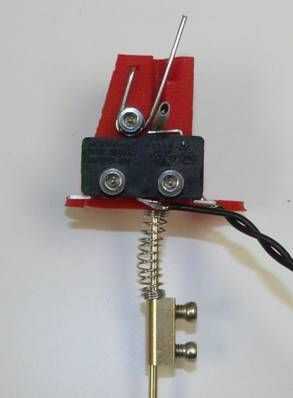

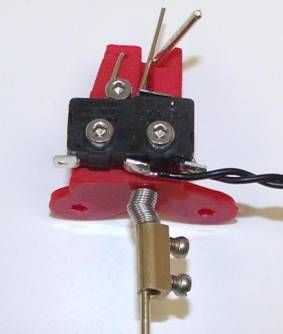

Introducir el muelle del punto de bola tornillo terminal desde abajo, comprimir el resorte con la varilla en la posición como se muestra en el cuadro y apretar los tornillos de terminal.
Desencadene la sonda sacudiendo la pierna corto pasado el resorte del pasador de seguridad en la posición desplegada. Confirmar que se empuja hacia abajo lo suficiente por los resortes para activar el micro - debe escuchar un clic.
Levante la pierna de la sonda pasado el resorte de perno de seguridad y compruebe que se retrae correctamente. Puede que necesite doblar la pata del resorte del pasador de seguridad para ajustar la fuerza necesaria.
Repita varias veces para confirmar que la sonda funciona confiablemente. Deberá engrasar la varilla de bronce durante la puesta en marcha.
Nota: Puede ser necesario añadir otro bolígrafo resorte para asegurar una operación confiable.
Retirar la varilla en forma de L, la primavera y el terminal de tornillo - éstos sólo puede finalmente colocarse después de haber montado el soporte Z-probe en la placa del generador de efectos.
Reservamos para el siguiente paso.
