Instrucciones de montaje PIvena con pantalla de 1280 x 800 (5 / 5 paso)

Paso 5: Instalación de LCD

Casi listo!

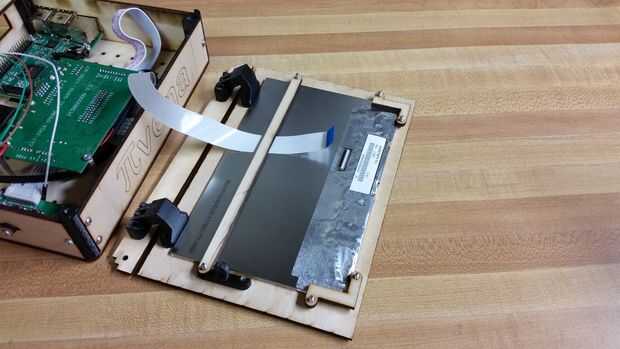

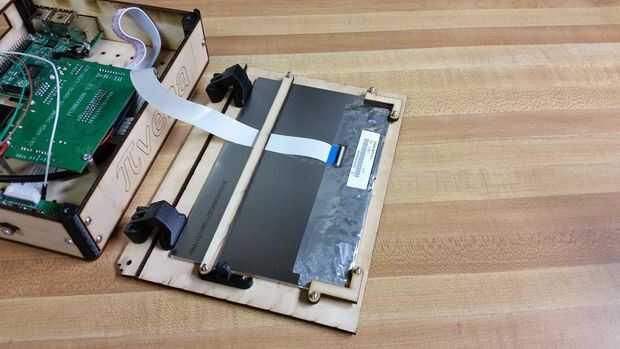

1. Introduzca el cable de cinta debajo del soporte LCD largo así que nos podemos conectar a la pantalla LCD

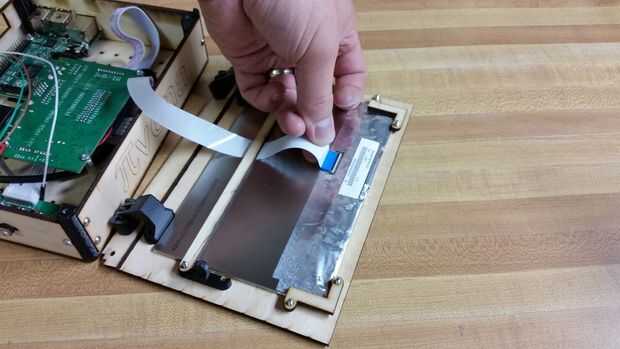

2. Para insertar el cable de cinta, levante la pequeña puerta negra en el conector. Se pegará hacia arriba cuando está "abierto"

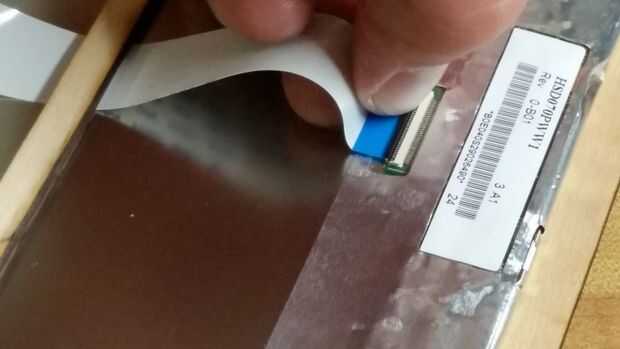

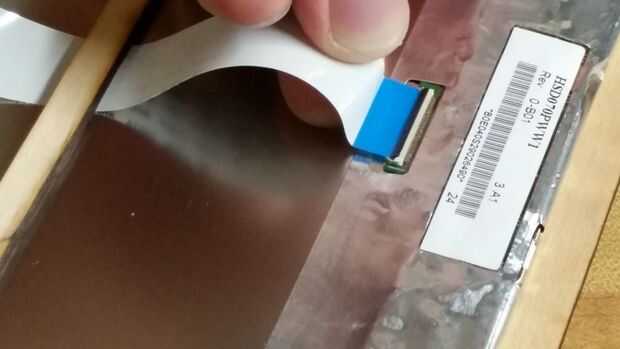

3. Presione suavemente en el conector. Debe sentirla deslizarse y luego se detiene.
4. Baje la puerta negra para bloquear el cable.

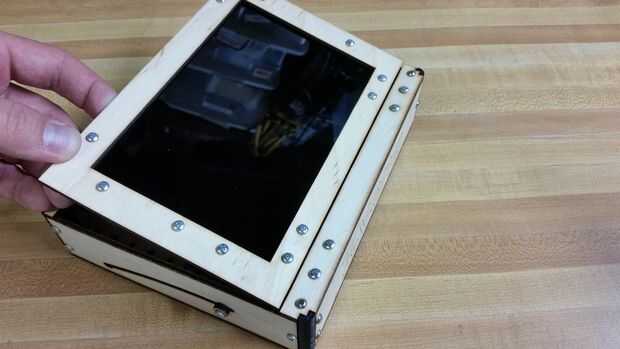

5. Coloque la pantalla en la parte superior de la PIvena y poner los últimos tornillos de 2 5/16" en la pieza delantera superior madera para asegurarla.

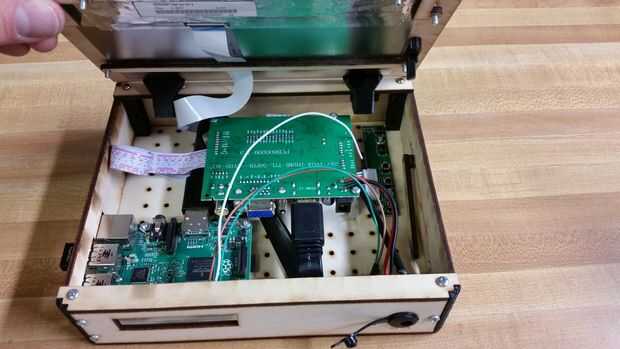

6. El cable de cinta es bastante largo y quiere retorcida o tan arrugada por el cierre de la pantalla, alimentación por debajo del tablero de conductor del LCD. Compruebe que puede cerrar la pantalla sin él en el camino.

Consejo importante! ***

Descubrí que mi LCD no estaba funcionando bien, y resultó para ser de tablero de conductor del LCD no obtienen suficiente energía. La solución fue cortar el conector de barril y soldadura directa que la potencia cables para el tablero de conductor del LCD. Se puede ver en la última imagen sobre cómo se sueldan los cables.

Extremo importante! ***

Eso es para las instrucciones especiales, dirígete a las PIvena--instrucciones de montaje instructable y recogida en el paso 14. Todo lo que tienes que hacer es tornillo en la pata de cabra e instale el panel frontal, y luego termines!
