Paso 3: Sistema de distribución
Las piezas mecánicas de este sistema incluyen la microjeringa de 4 piezas trabajadas a máquina de aluminio (tres en un molino CNC) y una vuelta manualmente en un torno, cuatro varillas de 5/16 "X 6" de acero y cuatro rodamientos lineales (ID 8mm, 16mm OD).

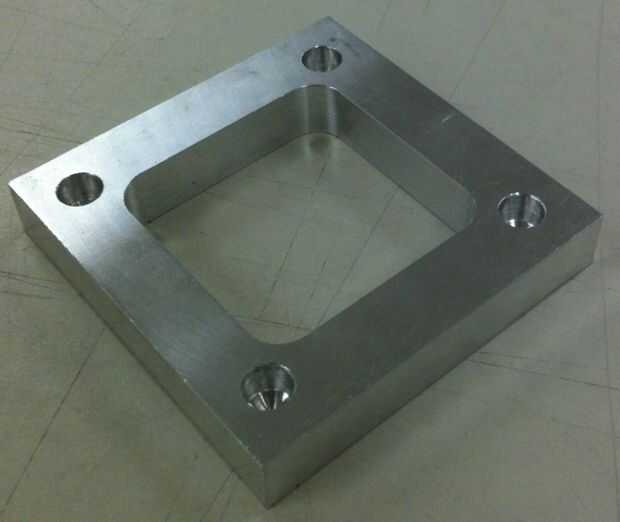

Las cuatro piezas trabajadas a máquina son el soporte del motor, el titular de la jeringa, la pieza de adaptador de jeringa de motor y la pieza superior. El soporte del motor fue mecanizado en un molino del CNC de Haas con un código relativamente simple de G & M creado con CATIA. Los cuatro rodamientos lineales donde encajan en los cuatro agujeros grandes en el soporte del motor y sostenido en lugar con dos clips c cada.
El titular de la jeringa fue también trabajado a máquina (sobre todo) en la CNC molino y consta de cuatro agujeros para sostener las varillas de acero y un agujero aburrido contador que tiene la jeringa. También, hay un tornillo de ajuste en la parte delantera para sujetar la jeringa en posición.
La pieza superior es la parte de ECNT tercer (y más simple). Su objetivo es mantener el acero varillas en lugar y correctamente alineación para que el soporte del motor puede mover arriba y abajo de las barras como se supone que. Allí se fijan los tornillos que sujetan las varillas cuando se aprieta.
El pedazo dado vuelto es una pieza redonda de aluminio que se utiliza para transferir el movimiento del eje del motor al émbolo de la jeringa. Este adaptador de jeringa de motor fue mecanizado en un torno manual y consiste en un agujero para el eje del motor y un agujero más grande en el otro lado para encajar en la parte superior del émbolo de la jeringa. Ambos extremos tienen un tornillo para fijar el adaptador en el émbolo de jeringa y eje del motor.
