Instrumento de ángulo de contacto (4 / 11 paso)

Paso 4: electrónica

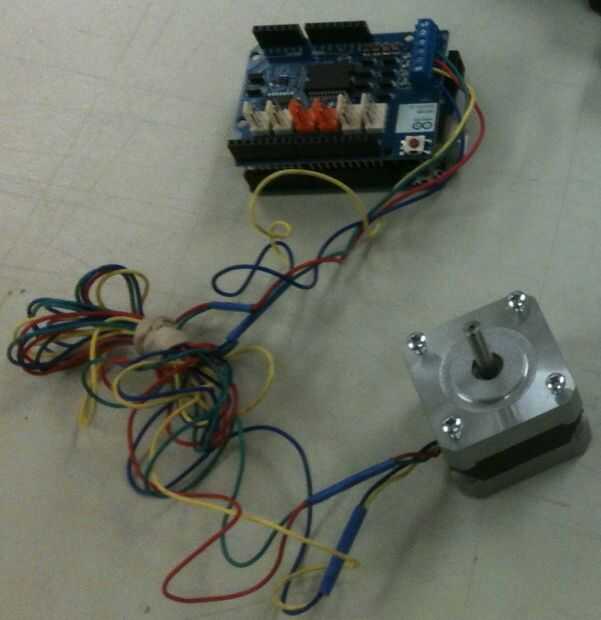

Los componentes electrónicos utilizados en este instrumento son relativamente simples y se utilizan para controlar el movimiento del sistema de dispensación. Las partes usar y Arduino Uno, un escudo del motor Arduino, un motor de pasos bipolar y los cables necesarios y cables.

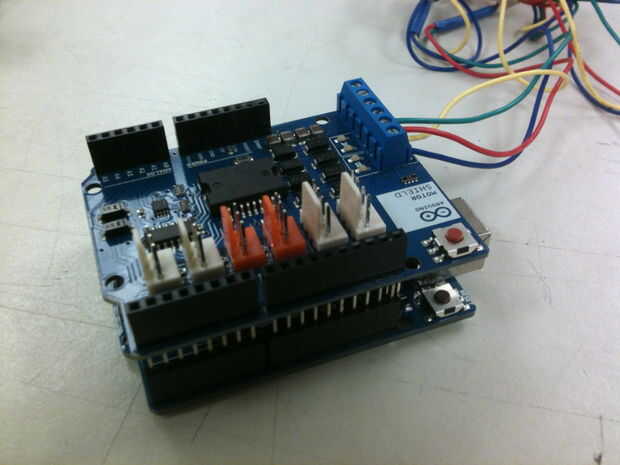

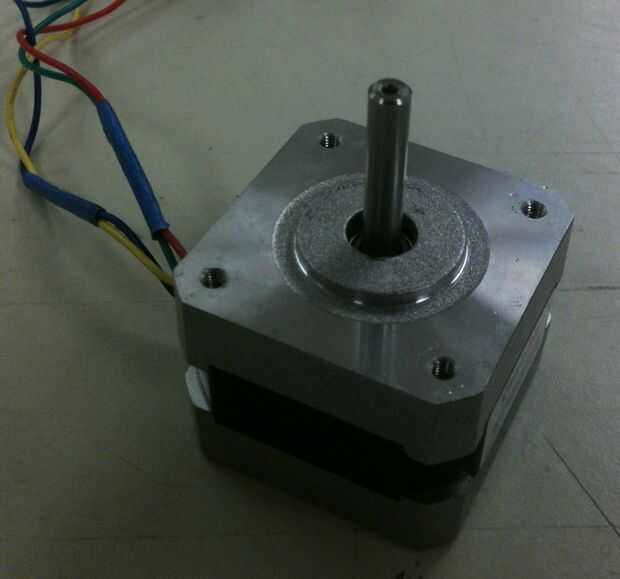

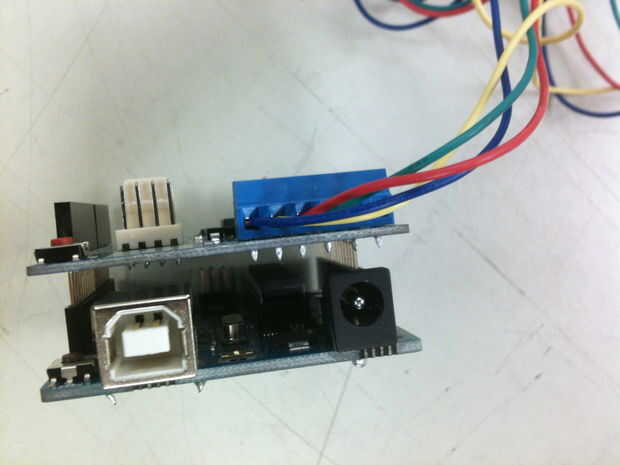

El motor tiene pasos de 1,8 grados (200 pasos por rotación) y se monta en el soporte motor con cuatro pequeños tornillos y sus cables se conectan directamente al escudo del motor Arduino. Broches de presión, tapones del escudo del motor a la derecha en la parte superior del tablero de Arduino Uno, que se conecta a un ordenador mediante un cable USB.
