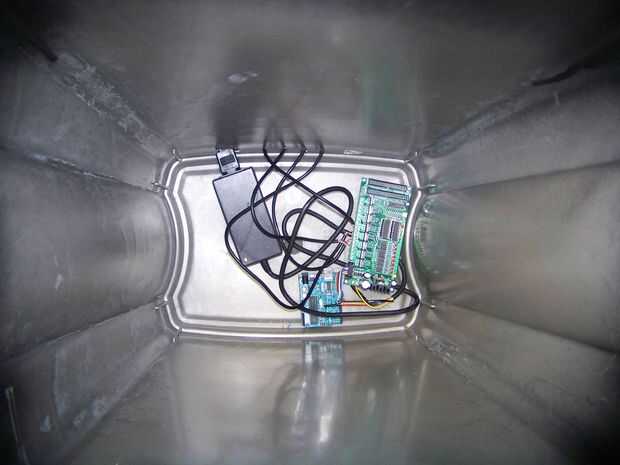

Paso 4: Conectar el microcontrolador

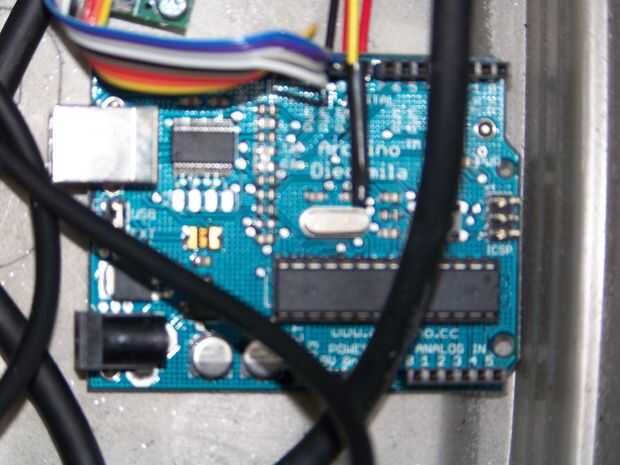

Estoy alimentando el Arduino con el cable USB al ordenador.

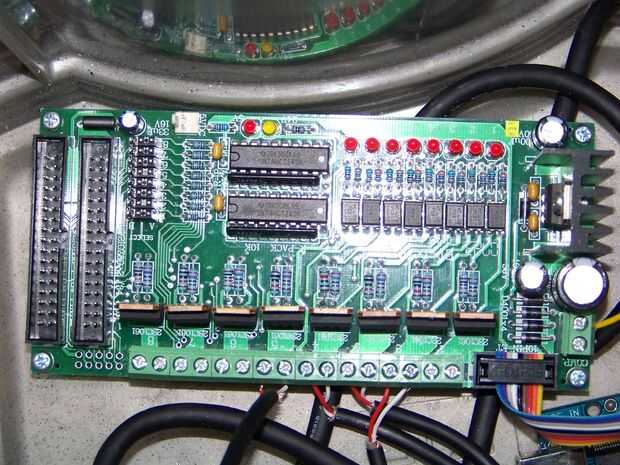

Estoy alimentando la Junta opto-aislador con un regulado 12V fuente de alimentación de 1.5amp.
Originalmente intentó construir mi propia tabla de 4 transistores TIP120 o un array de Darlington ULN2074. Tuve problemas para conseguir energía para cambiar múltiples solenoides con los circuitos de transistor. Sin embargo, aunque la Junta casera habría sido más barato, pero menos fiable y menos versátil para futuros proyectos.
He utilizado regular cable de audio mono para conectar los solenoides a la Junta del opto-aislador. Este cable es útil porque contiene 2 cables y es durable/flexible.
