Instrumento electrónico (11 / 22 paso)

Paso 11: amplificador

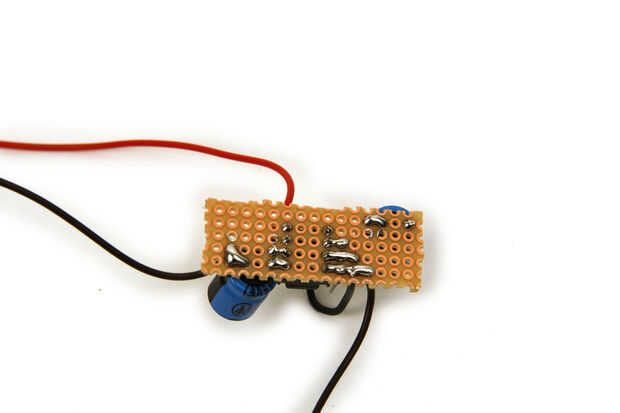

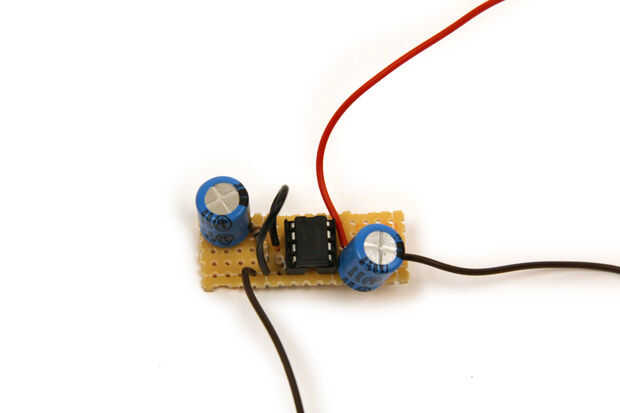

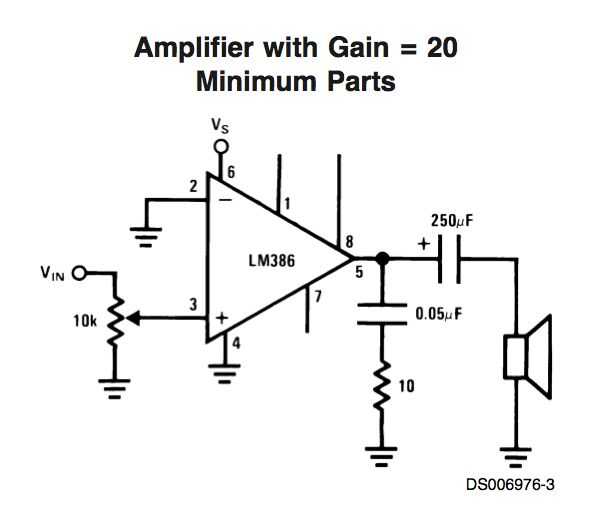

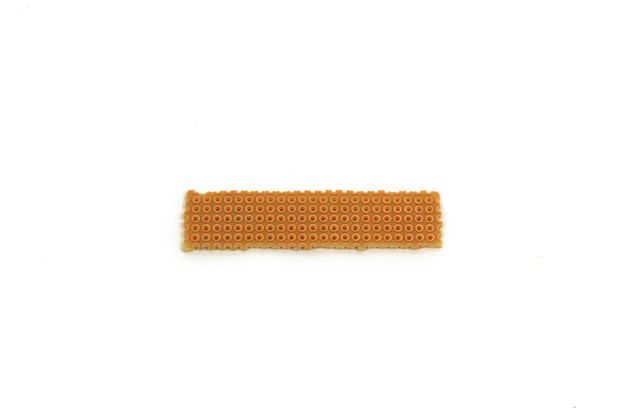

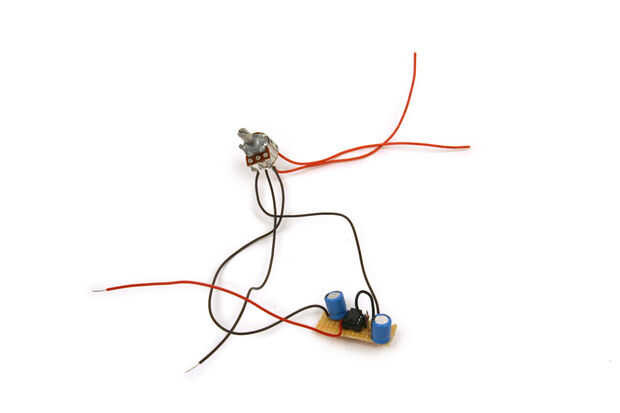

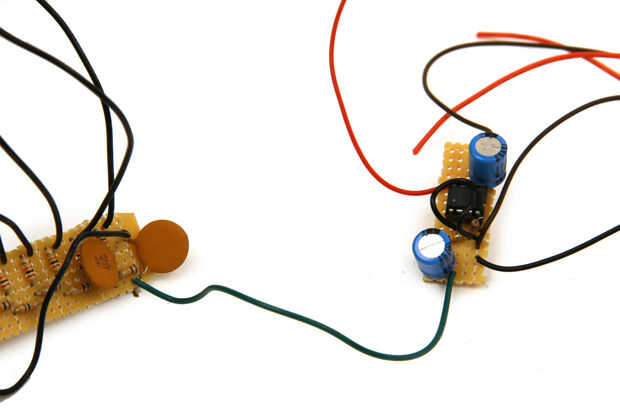

corté otro trozo de protoboard para crear el circuito amplificador.  Muchos diagramas sugerido el LM386 pueden encontrarse en la hoja de datos; el diagrama más simple se reproduce en la figura 2.  Usé una variante de este circuito que no incluye el 0.05uf tapa y 10 ohmios de resistencia.  También, en vez de un potenciometro de 10 k, enviado una tensión fija a la clavija 3 del LM386 con dos resistencias en una configuración de divisor de tensión.  Sólo tenía un condensador de 220uf cuando yo estaba Armando mi proyecto, por lo que he utilizado en lugar de la 250uf.  Además, la salida de audio se enviará a otra olla para control de volumen antes de ser enviados a los altavoces.

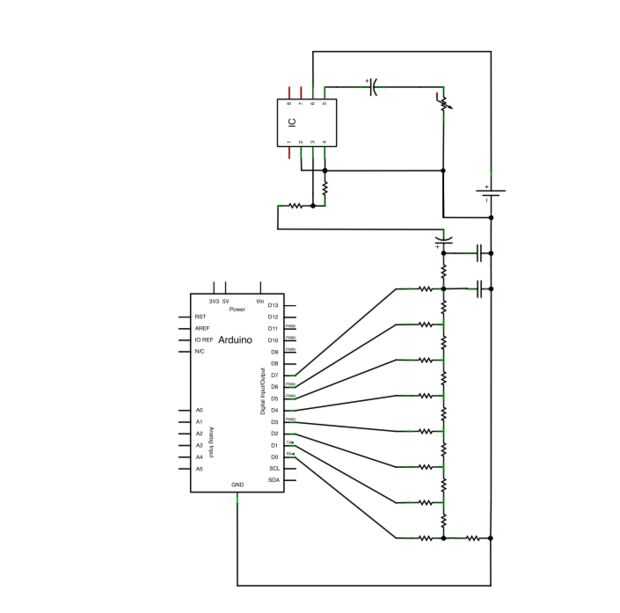

Encontrar el archivo fritzing abajo.
