Instrumento electrónico (8 / 22 paso)

Paso 8: Montaje y cable de LED

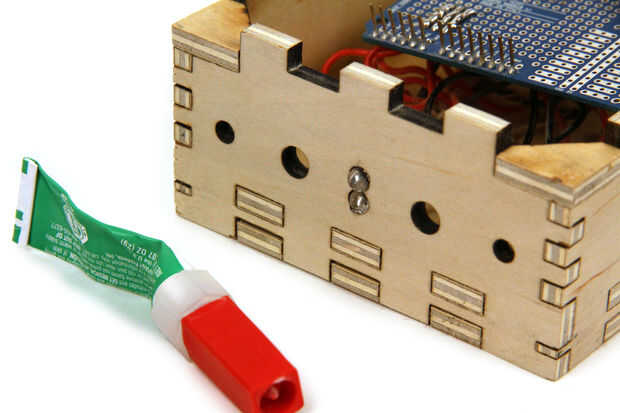

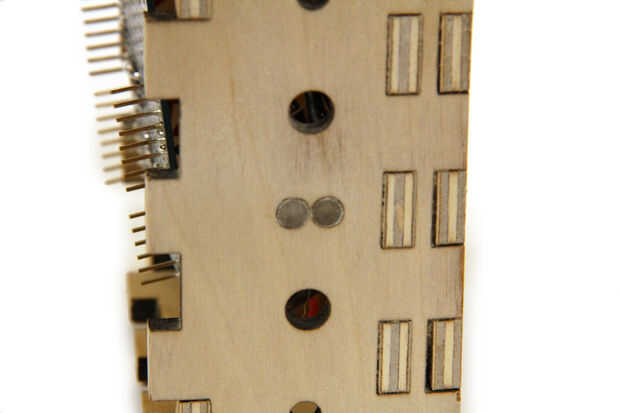

montara mi indicador LED temprano por lo que pude pulir las tapas mientras terminaba la madera en el resto del recinto.  Lijar por la parte superior de LEDs les da una superficie mate que hace agradable y difusa.  He utilizado algunos pegamento para fijar los LEDs dos agujeros de 5mm, he dejado la parte superior sobresale por lo que se puede lijar al ras con la superficie del recinto.

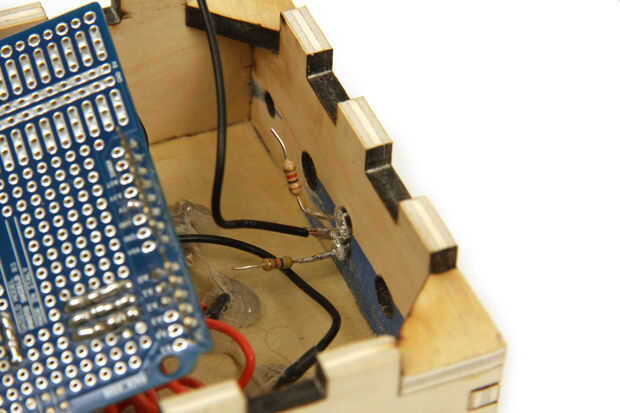

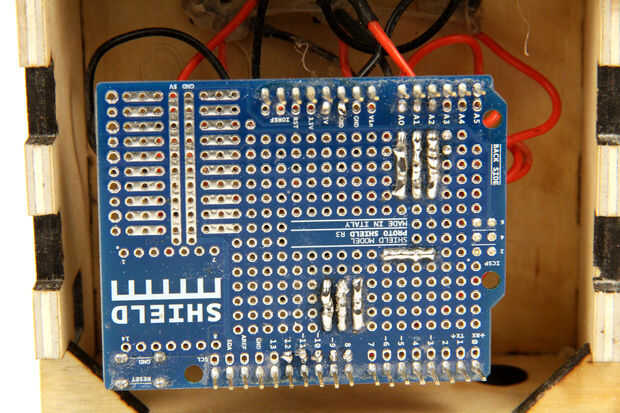

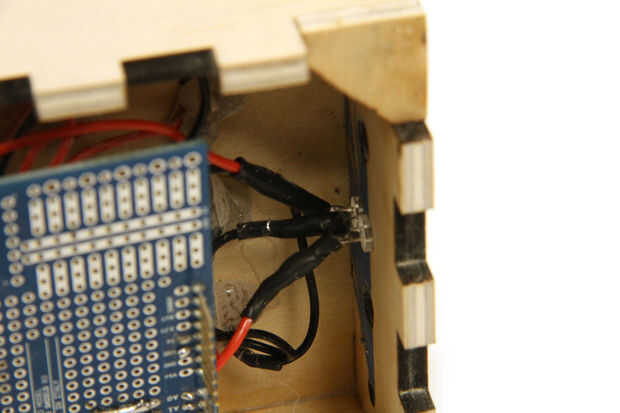

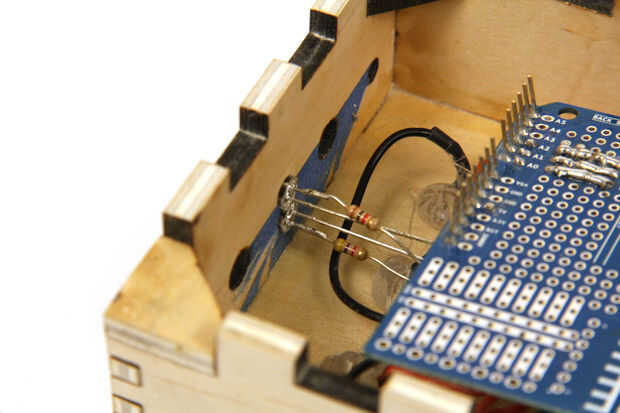

Conecte los conductores de más cortos de dos LEDs uno al otro (motivos) y conecte el conector de tierra de la protoshield arduino.  Conecte un resistor limitador actual a cada uno de los conductores de más de dos LEDs.  El valor de la resistencia óptima puede calcularse como sigue:

R > = V / I
donde:
R es la resistencia a través de las medidas de la resistencia en ohmios
V es la tensión en voltios de LED Especificaciones
I es corriente directa continua medida en amperios del LED Especificaciones

Para la mayoría a través del agujero LED la tensión de paso será de 2-3, 5V y la corriente será 15-25mA.  Puede consultar la hoja de datos de los LEDs compró para calcular los valores más bajos de la posible resistencia de su LED.  Opté por usar resistencias que eran mucho más altos de necesario, porque no quería que los LEDs que tan brillante.  Terminé usando una resistencia de 1 k para el ámbar LED y una resistencia 4,7 de k para el LED blanco, estos valores pueden ser diferentes dependiendo de qué tipo de LEDs utiliza y cómo brillante que desea, pero 1 k es un buen lugar para empezar.

Os he adjunto el documento de fritzing que incluye el cableado LED abajo.
