Paso 2: Configurar el acelerómetro, el escudo de midi y audio transmisor con arduino

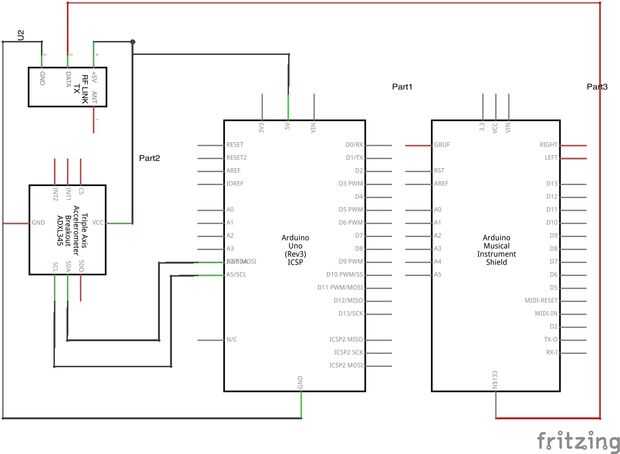

Abra la caja del transmisor de audio y quitar la antena. Sólo he utilizado un cable de antena en mi proyecto. He conectado el acelerómetro y el transmisor de audio a los pines de arduino de 5 voltios.
Estamos usando conexiones I2C para conectar el arduino con el acelerómetro. Conecte el sda del acelerómetro al pin analógico 4 y scl al pin analógico 5.
Poner encabezados en el escudo de instrumento musical y apilarlo sobre arduino. El acelerómetro en el escudo de la soldadura y el transmisor de audio en la parte superior con pegamento para hacer robusta la configuración entera del palillo.
Aquí está el código para el arduino:-
