Paso 3: El cableado y circuito

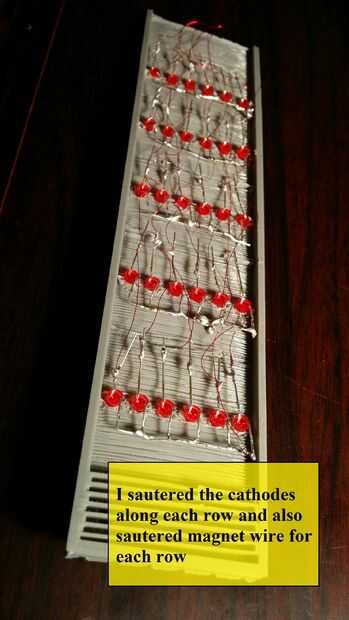

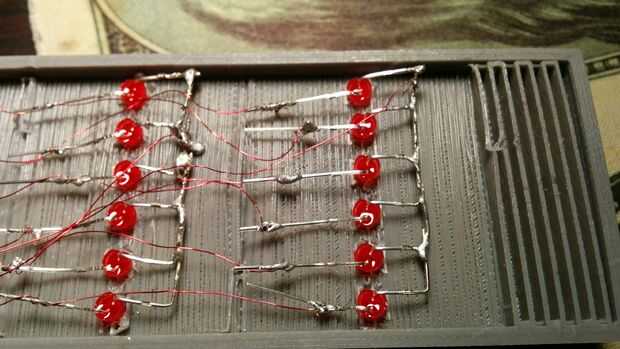

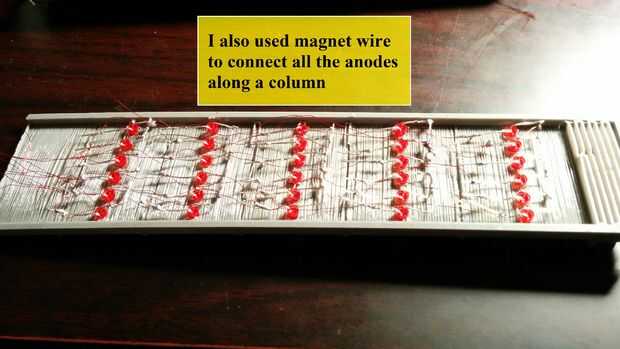

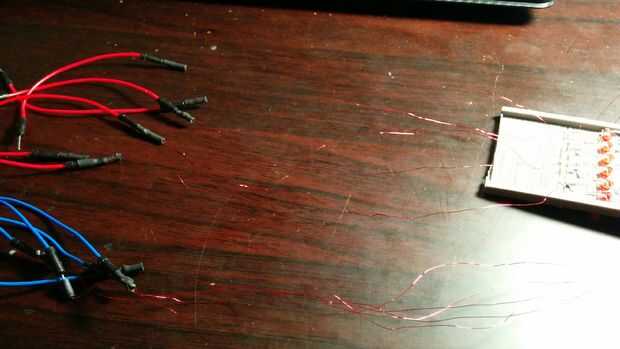

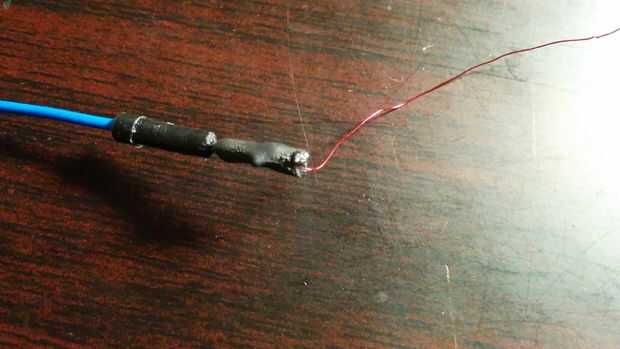

Quiero sauter y conectar los LEDs según el cuadro de matriz de LED. Esto se denomina Multiplexión por lo cual, todos los cátodos y los ánodos de cada fila y columna están conectados. Conecté todos los cátodos de una fila por sautering les juntos y conecta todos los ánodos de una columna con alambre magneto. Entonces conecté los cables de la seis columna (cada conexión todos los ánodos de una columna) a seis cables (rojos en la imagen) y cinco filas (cada uno conectado a la conexión del cátodo de sautered) a los cinco cables (azules en la imagen). Yo les aseguró usando calor encogen. Este método reduce el número de alambres, y, como resultado necesario el número de pines del Arduino, 11 (6 + 5).

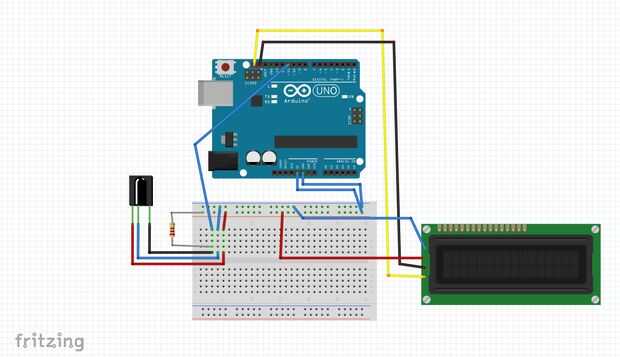

He proporcionado también las conexiones del protoboard.
