Insuflar nueva vida a un más viejo teclado din 5 (3 / 5 paso)

Paso 3: Tiempo para las cosas

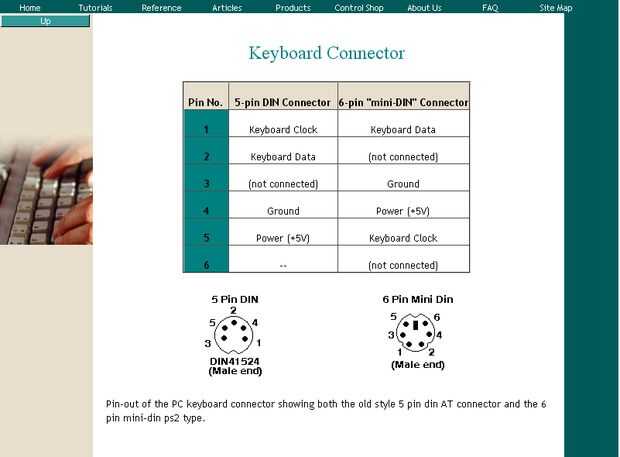

Ok así que ahora vas a necesitar un pedazo de papel de desecho para anotar el pinout y deber de ambos cables. También podría imprimir la imagen del PS/2 y Din 5 pines mini din aquí http://www.pc-control.co.uk/keyboard_connector.htm. La razón por la que queremos hacer esto es porque los datos, reloj, cables de alimentación, tierra y blindaje en cada teclado es diferente en color.

Bueno con eso de manera necesitamos sacar nuestros multímetros y establézcalo en "ohmios" para verificar la continuidad. Si no está seguro de qué los ohmios ajuste es basta girar el conmutador del multímetro en el símbolo que parece un herradura al revés. Después que hayas hecho esto de sus multímetro dientes toquen. Usted escuchará una alerta audible de su multímetro que te deja saber que usted está recibiendo continuidad.

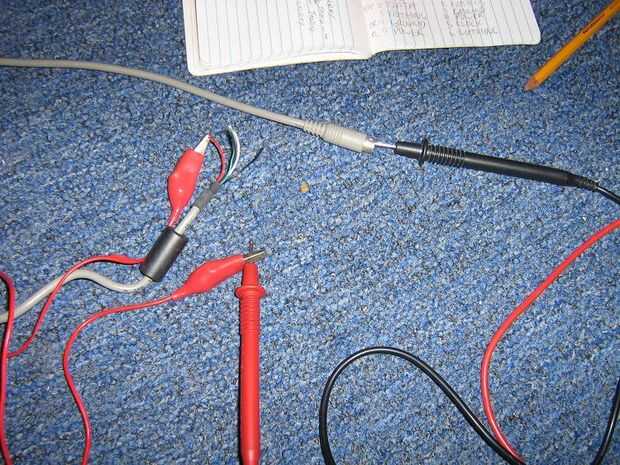

OK ya que sólo estamos mapeando las cosas no materia que cable empiezas con uso pero por orden permite iniciar con el cable de mini din PS/2. Así que tome una de sus puntas de multímetro y colóquelo en cualquier cable individual que utilice para conectarse a pcb de su teclado. Ahora toma tu otros terminales multímetro y tocar los pines en el interior del conector PS/2 mini din, hasta oír una alerta audible de su multímetro. Una vez que hayas hecho esto hacer una nota de color del cable y la posición del perno en tu página de pinout / papel del desecho. Ahora usando la impresión del PS/2 mini din pinout sabemos que el deber del alambre.

Por ejemplo si el color del cable rojo y estaban recibiendo continuidad de pin 5 entonces ahora sabemos que la clavija 5 es potencia.

Ahora repita este paso hasta que sepa el deber de cada cable.
