Impresión integrada - ¿qué es eso???
Bueno, no podía pensar nada corta a nombre de que lo más definido.
Para este Ible significa crear una impresión con la electrónica integrada en la impresión.
Así que en lugar de pegamento o snap-lock-conexiones todo se pone en la impresión y la impresión continúa crear un objeto en una sola pieza.
Motivo de este proyecto:
Me pidió un amigo para ver si puede arreglar el cable de carga para su Iphone.
Con los niños que el cable a menudo sólo dura unas semanas hasta que tiene que ser reemplazado, dijo.
Como no he logrado entender por qué el cable siempre se rompe tan rapido ella me mostró el uso "normal" cuando el teléfono se está agotando en el jugo con los niños.
Lo digamos así: jugar juegos de carreras y constantemente doblando el cable a la derecha máximo del conector no es sano para él ;)
Nivel de habilidad requerido: No para el principiante en impresión 3D.
Materiales necesarios: Algo para poner en su impresión y una impresora 3D ;)
El diseño:
Como tuve que tomar el conector el cable para solucionarlo decidí hacer algo con una curva de 90° incluida en el enchufe.
También deben ser capaces de sobrevivir el abuso diario de juegos de azar.
Puede haber aún más rotos los cables escondidos en algunos cajones así que añado más diseños después de la primera tuvo una buena prueba y me dieron comentarios en donde no se siente derecho.
Verás que es un bloque muy básico.
El espacio para el cable y el conector se eliminan obviamente el bloque.
Iphone Heavy Duty Plug Top de Downunder35m en Sketchfab
Iphone Heavy Duty enchufe inferior de Downunder35m en Sketchfab
Iphone resistente enchufe completo corte a 7 mm 5 por Downunder35m en Sketchfab
Cómo:
Para todo lo que hay son múltiples soluciones, vale para esta impresión.
Yo uso Simplify3D pero cualquier otra cortadora debería funcionar así.
En un modelo (el último de la anterior) se han unido las dos partes del bloque ya S3D soporta diferentes trabajos de impresión y alturas start-stop.
Si su cortadora no admite esto puede simplemente imprime la parte inferior y ajustar la altura a partir de la impresión de la parte superior a 7,5 mm.
Dependiendo de la máquina de cortar puede hacerlo directamente o puede que tenga que incluyen el aumento de Z de 7,5 mm manualmente en el código G o el script de arranque.

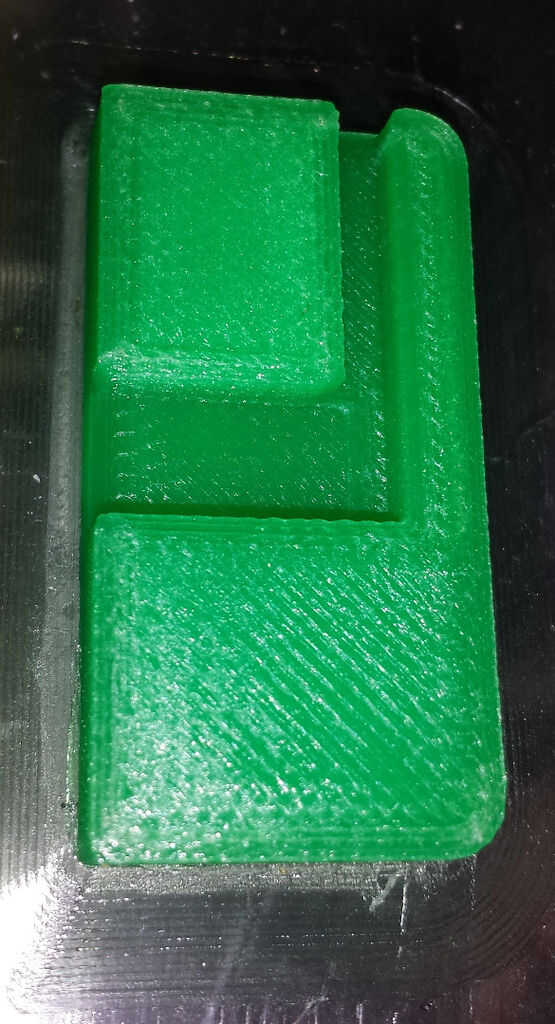

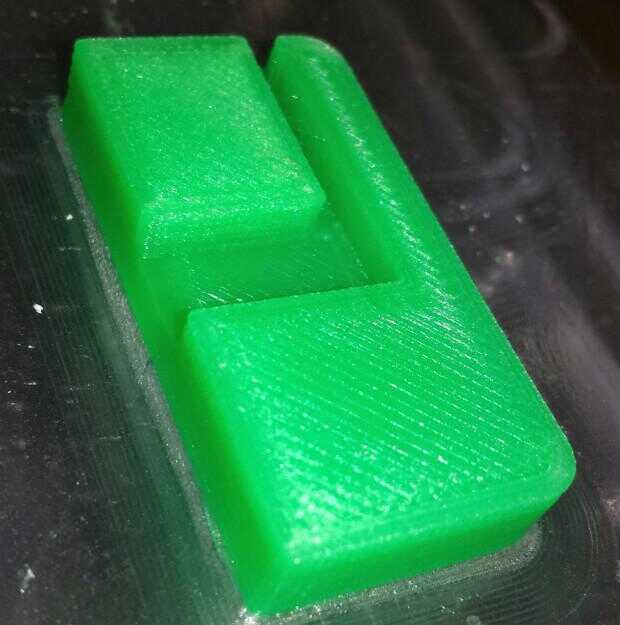

El modelo se imprime hasta la altura donde de lo contrario la "tapa" sería pegar - en este caso 7,5 mm.

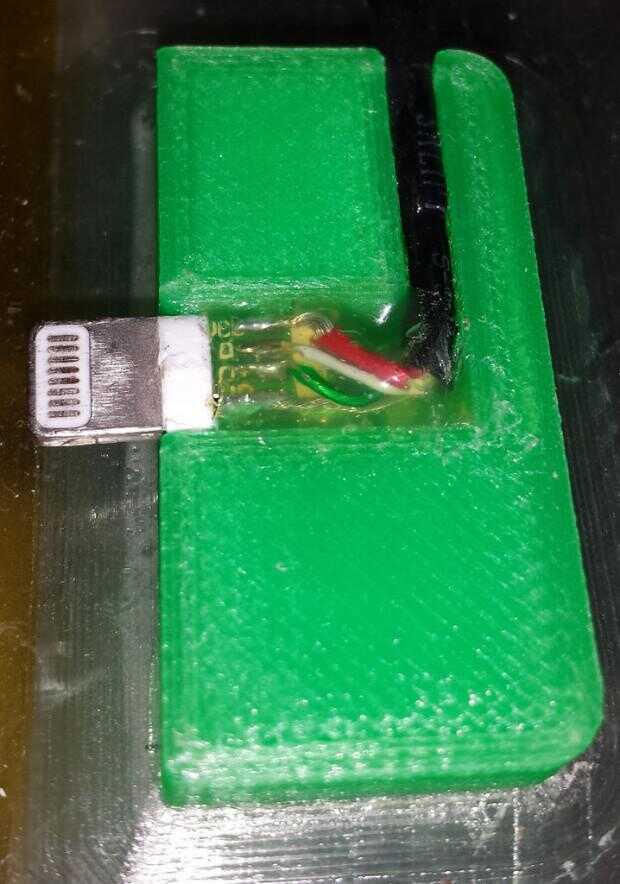

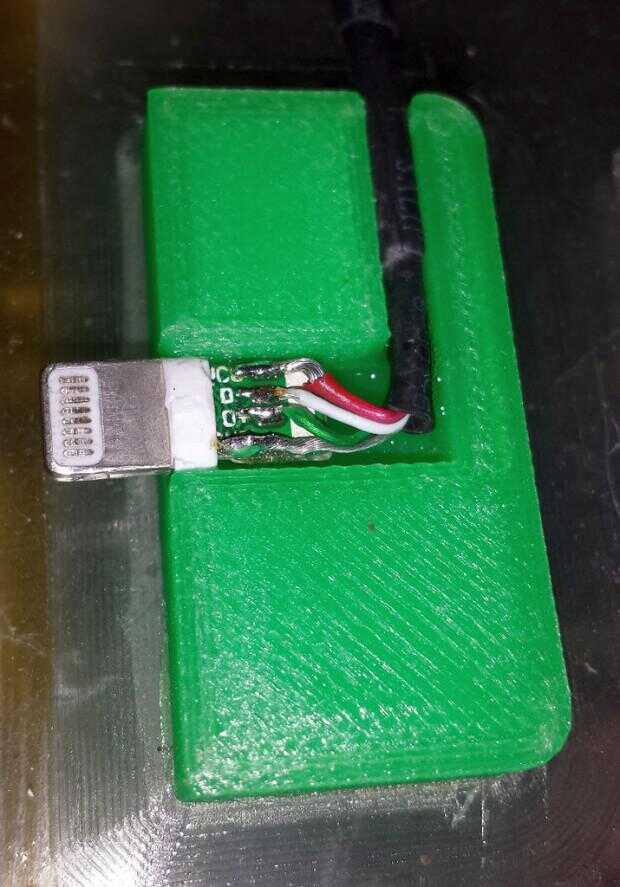

El cable y el enchufe son poner en su lugar asegurados en primer lugar con un poco de pegamento y cubiertos con hotglue.
Una vez que todo es conjunto y la hotglue frío es tiempo para comprobar que nada sobresale de la superficie demasiado!
Ahora la impresión se inicia nuevamente con una altura de inicio de 7.5 mm, que significa comenzaría la impresión en el aire si nos habíamos quitado el bloque.
Como se puede ver en el a continuación videos del Nylon no realmente se adhieren a los restos de plástico de la USB enchufe pero que era de esperarse, ABS hubiera sido la mejor opción aquí.
Esta pieza no es demasiado amplia la brecha será totalmente cubiertas tres capas más adelante.
Puedes ver en los videos anteriores la hotglue parcialmente es jugar con la calidad superficial, quité el pegamento caliente que fue empujado alrededor de la boquilla durante la impresión.
Esto fue debido a que el Nylon caliente parcialmente comenzó a hervir la hotglue debajo.
De nylon no es muy indulgente, por lo que puede hacer sus primeras pruebas con algún material más fácil como ABS o PLA.

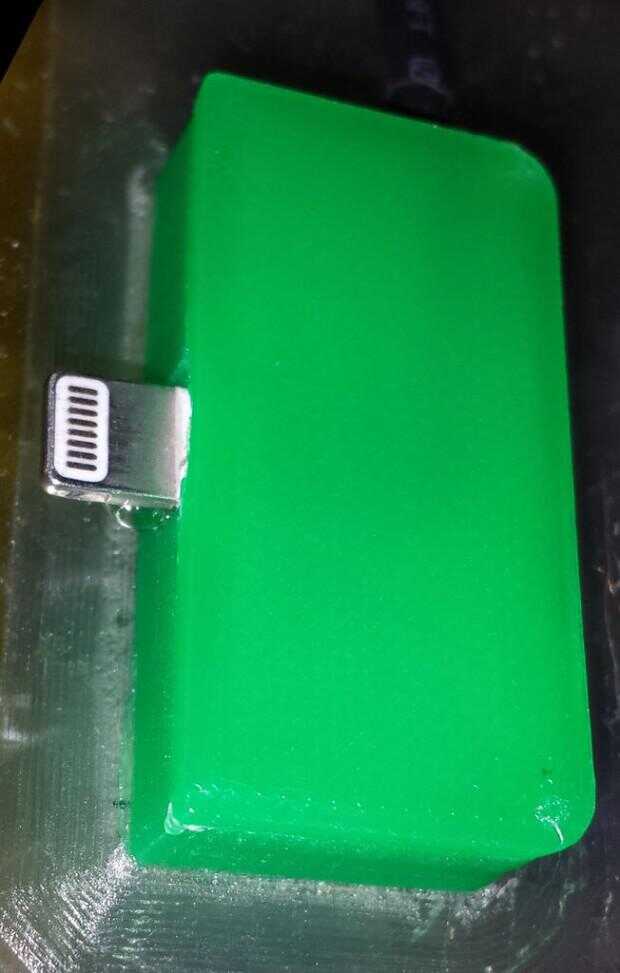

El enchufe de la actual "heavy duty", como una pieza de Nylon:
Y después de limpiar el borde:
Se puede ver el cable que sale a la izquierda de la imagen con un trozo de tubo del encogimiento del calor para dar algunos añade resistencia de la torcedura.
Esto es sólo un ejemplo de las posibilidades.
Un poco pensando en outsde de la caja si desea ver manera, del sombrero, pero también agradable para integrar proyectos de electrónica ;)
