Paso 2: Construir el Cable de alimentación
Usted necesita lo siguiente para hacer el cable de alimentación. Esto puede hacerse sin soldaduras si encuentras una batería Conector premontado con algunos cables. Aquí está un ejemplo:
http://www.hobbyking.com/hobbyking/Store/__10764 __...
Si no puede encontrar un batería Confecciones cable tienes que hacerlo, que requerirá algunos de soldadura. Si tienes que hacer un cable de conector de batería, conseguir estas piezas:
- Los cables de la batería: $1,00
- 12AWG 2 x 8cm (uno rojo, uno negro)
- 12AWG es probablemente exagerada pero es lo que el cable de mi batería (confecciones) vino con y es típico de RC racing cables de la batería.
- Encogimiento del calor para cable 12AWG: $1,00
- Conector macho Dean: $2,00
Si la batería utiliza un conector diferente, por supuesto que desea encontrar y utilizar un conector para el conector de la batería. De lo contrario deberás buscar un adaptador. Los conectores de batería más comunes son Dean y Traxx. Uso del decano (también conocido como un conector en T), es la más común en Asia, pero Traxx es más común en América del norte. También hay un montón de otras opciones. Probablemente desea investigar la batería primero y luego construir el cable.
Una vez que un cable de conector de la batería en la mano, para hacer el resto del cable de alimentación usted necesitará lo siguiente:
- Dos conectores para cable de la encrespadura: $1,00
- Para cable 12AWG de min
- Incluidas en muchos kits de herramienta de la encrespadura...
- 4 x 16cm (dos rojos, dos negros) 16AWG
- Por supuesto comprar algunos carretes, usar el resto en otros proyectos
- Es lo mismo que el utilizado para Arduinos, por lo que los va a funcionar
- Cortar cables a 16cm de largo
Construir las instrucciones:
- Si es necesario (si no lo encuentras premontado), construir su propio conector de la batería:
- Tira y soldar cables 12AWG conector Dean o hacer lo que sea necesario para otros tipos de conectores
- Conexión rojo al borne positivo y el negro al negativo (mirar la batería a ver cuál es cuál, pero no esto de la soldadura o fabricar el cable con el conector conectado a la batería...)
- Cubrir las juntas de soldadura con encogimiento del calor para evitar cortocircuitos
- Extremos de la tira de otros cables
- Opcional: extremos de los cables de la lata
- Esto mejora la estabilidad en los terminales de tornillo, pero no es estrictamente necesario
- Trate de no obtener demasiada soldadura cuando usted lata los cables, hará que sea difícil insertarlos en los bornes de tornillo. Obtener suficiente en para evitar que los filamentos se deshilache. La manera de hacer esto es calentar el alambre y dejarlo "mecha" por soldadura aplicada al final. Si usted consigue demasiado en que tenga que raspar para obtener los cables en los terminales de tornillo.

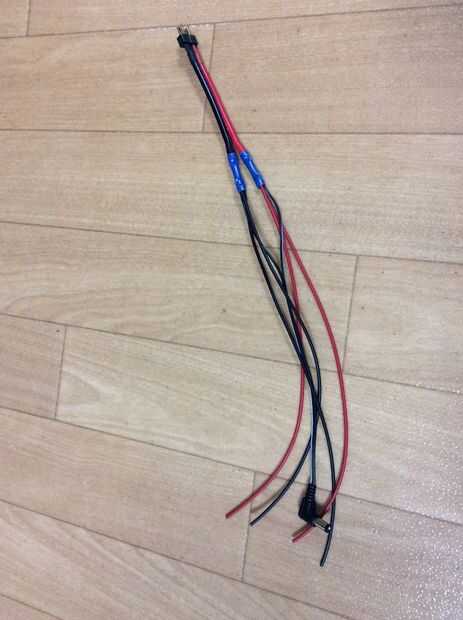

- Engarzar los alambres como se muestra, emparejando rojo positivo, negro al negativo
- Esto requiere una herramienta económica (ver último paso); hay algunos otros tipos de prensa que se puede utilizar pero puede manejar mucha corriente y es mecánicamente fuertes.
- Asegúrese de que los extremos pelados de los cables Inserte completamente en el empalme antes de prensar
- Después de prensar cada cable un fuerte tirón para asegurarse de que no salgan
