Paso 11: Haga el Cicrcuit

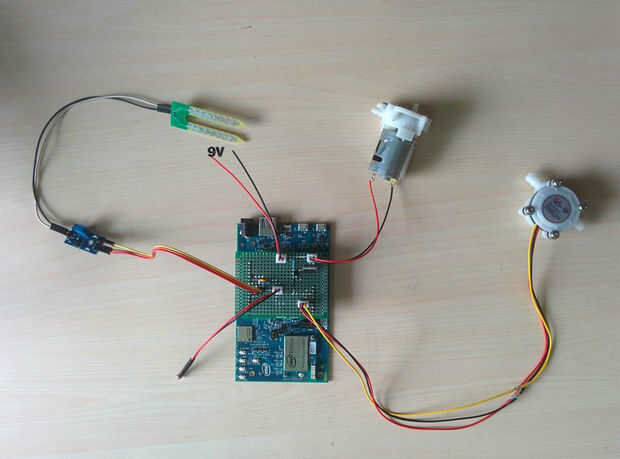

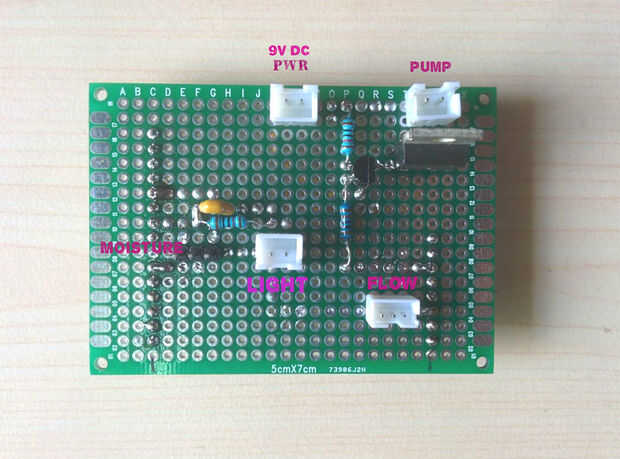

El escudo es consiste en:
1. conector de alimentación (pin 2)

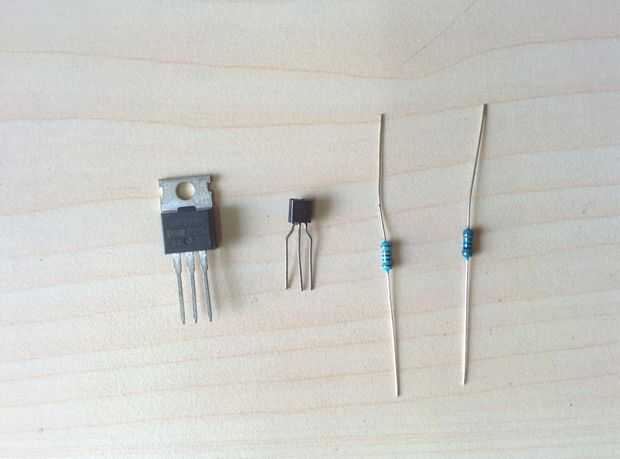

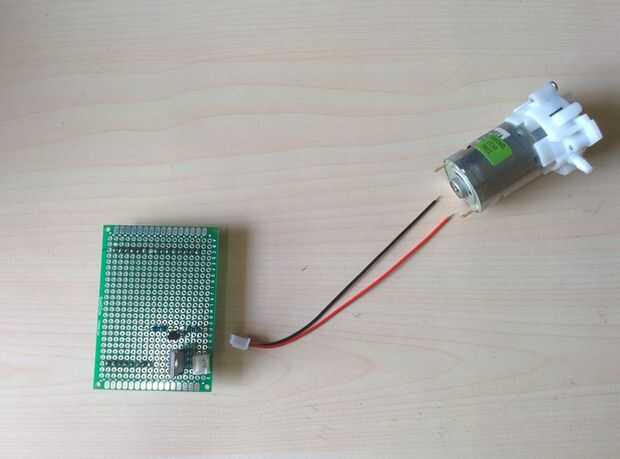

2. conector de la bomba (2 polos) y su circuito de controlador (MOSFET IRF540, Transistor 2N3904, 10K y 1K resistencias y 1N4001 anti paralelo diodo)

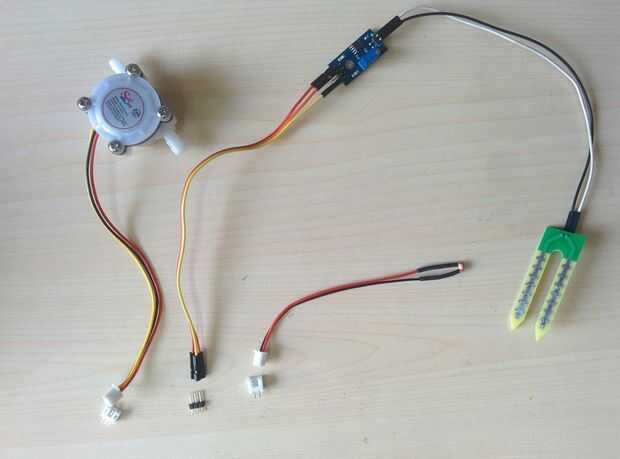

3. sensor conectores:
- Sensor de humedad - el conector para sensor de humedad se hace con 3 pines recto machos encabezados.
- Sensor de luz - el conector de sensor de luz es un conector hembra 2 pines JST, el circuito asociado (resistencia de 10K y 0.1uF condensador) se hace en el escudo
- Sensor de flujo: El conector del sensor de flujo es un conector hembra de 3 pines JST.
4. bomba de LED: Un LED verde se utiliza para conocer el estado de la bomba. (El LED verde, resistencia de 330R)

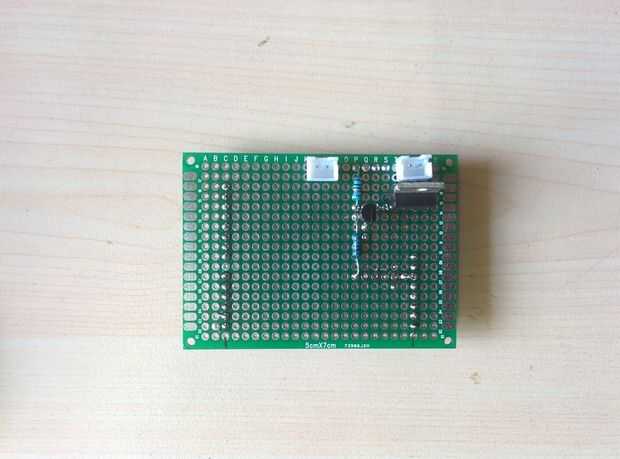

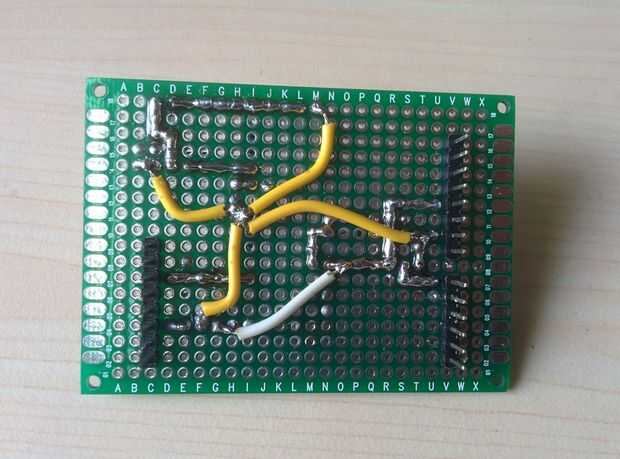

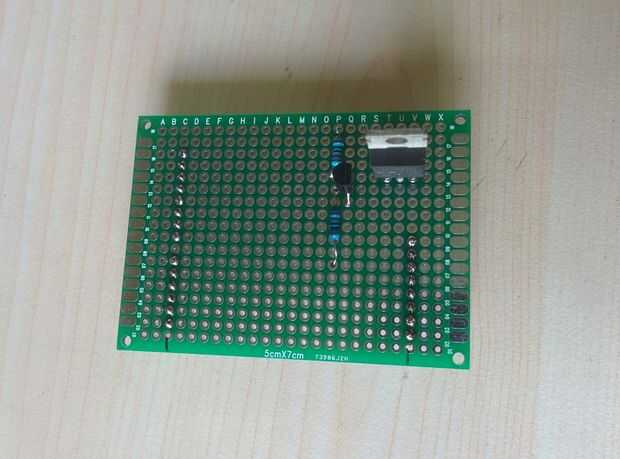

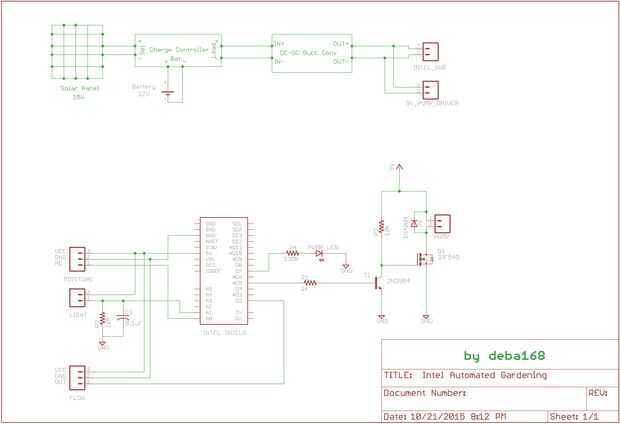

Soldadura todos los conectores y otros componentes según el esquema que se muestra arriba.
