Paso 4: Alimentación
Necesitamos poder para este proyecto dos fines

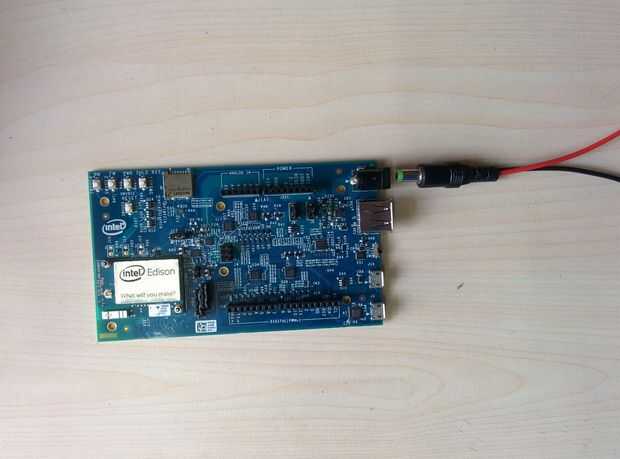

1. para alimentar el Intel Edison (DC 7-12V) y diferentes sensores (5V DC)
2. para ejecutar la bomba de la C.C. (9V DC)
Una batería sellada de 12V de plomo para poder escoger todo el proyecto. Porque la tengo de una vieja UPS de la computadora. Entonces pensé en utilizar energía Solar para cargar la batería. Ahora mi proyecto es totalmente confiable y respetuoso del medio ambiente.

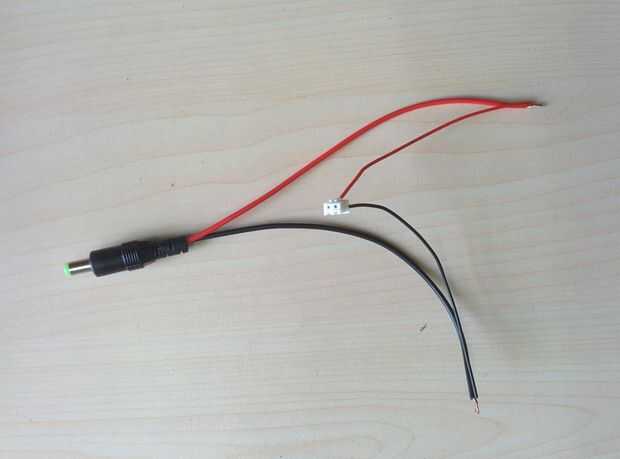

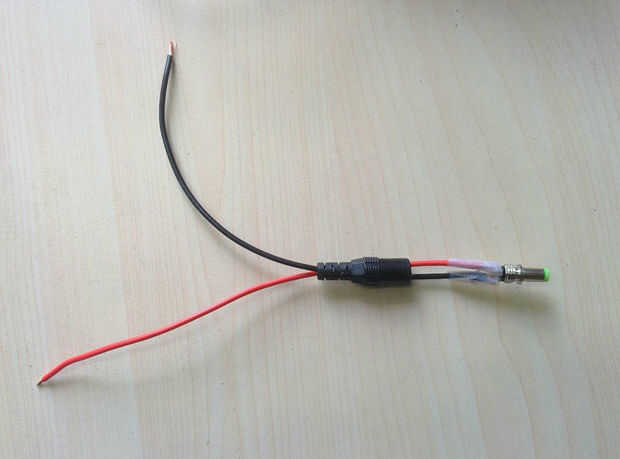

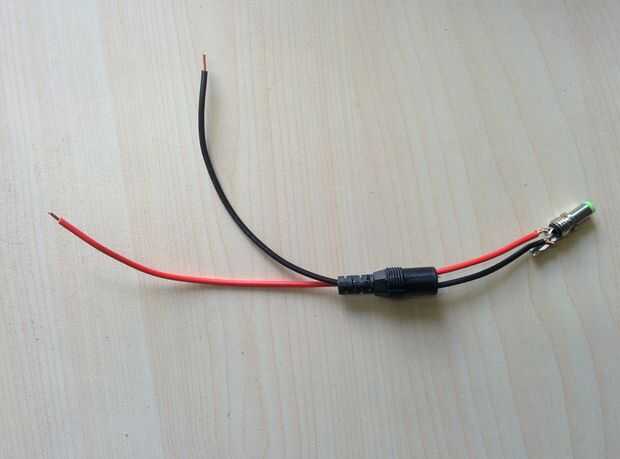

Ver las imágenes anteriores para la preparación de la fuente de alimentación.

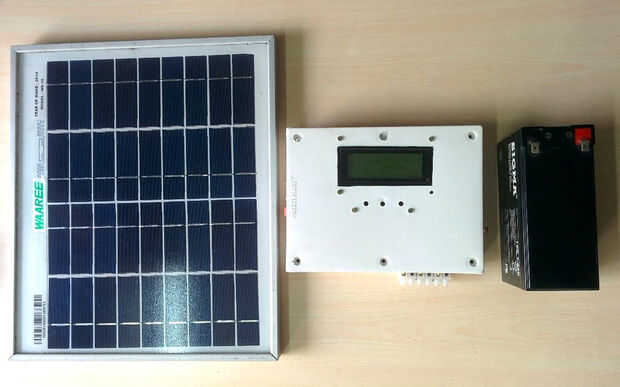

Es el sistema de carga Solar consta de dos componentes principales
1. Panel Solar: convertir luz solar en energía eléctrica
Controlador de carga Solar 2: Para cargar la batería de forma óptima y controlar la carga
He escrito 3 instructables en la fabricación de un Controller.So de carga Solar usted puede seguir para hacer su propio.
ARDUINO---CONTROLADOR DE CARGA SOLAR
Si usted no quiere hacer, y solo compre de eBay o Amazon.

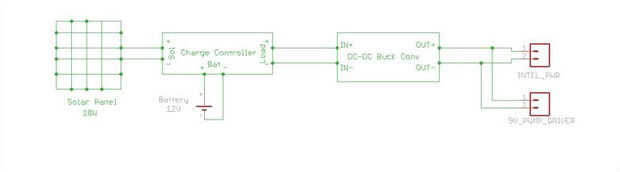

Conexión:
La mayor parte del controlador de carga tiene comúnmente 3 terminales: Solar, batería y carga.
Conecte el controlador de carga a la batería en primer lugar, porque esto permite que el controlador de carga obtener calibrado a la tensión adecuada del sistema. Conecte el terminal negativo primero y luego positivo. Conectar el panel solar (negativo primero y luego positivo) por último Conecte al terminal de carga DC. En nuestro caso la carga es Intel Edison y C.C. de la bomba.

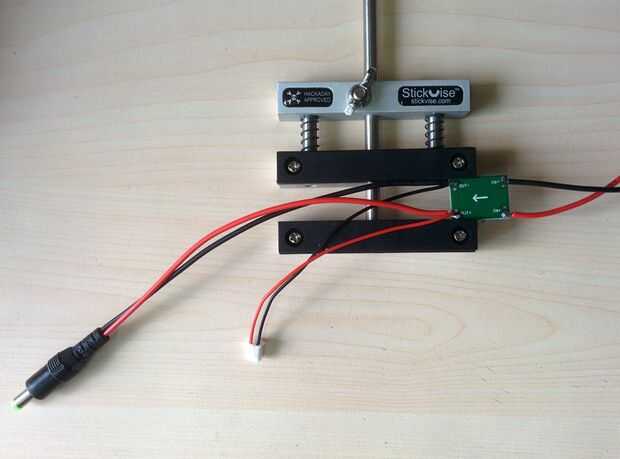

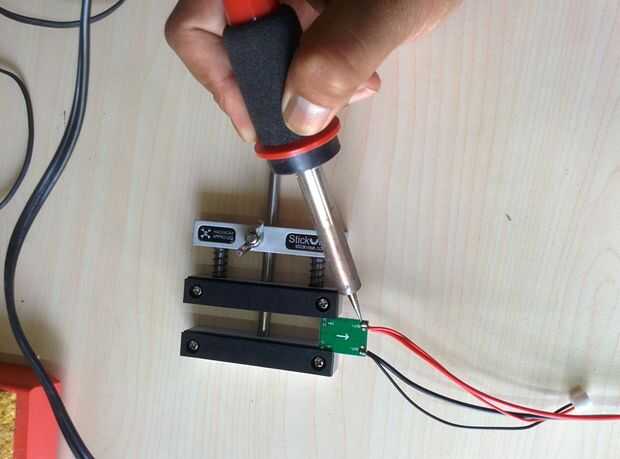

Pero Board Intel y bomba necesita una tensión estable. Así que un convertidor de DC-DC buck está conectado en la terminal de carga de CC del controlador de carga.
