Paso 8: Sensor de flujo
El sensor de flujo se utiliza para medir el líquido que fluye a través de un tubo / contenedor. Usted puede pensar por qué necesitamos este sensor. Razones principales hay dos
1 para medir la cantidad de agua utilizada para regar las plantas, para evitar el despilfarro
2. para apagar la bomba para evitar marcha en seco.
¿Cómo funciona el Sensor?

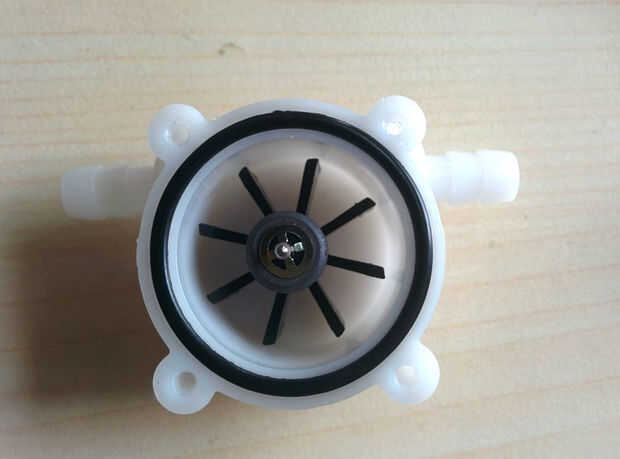

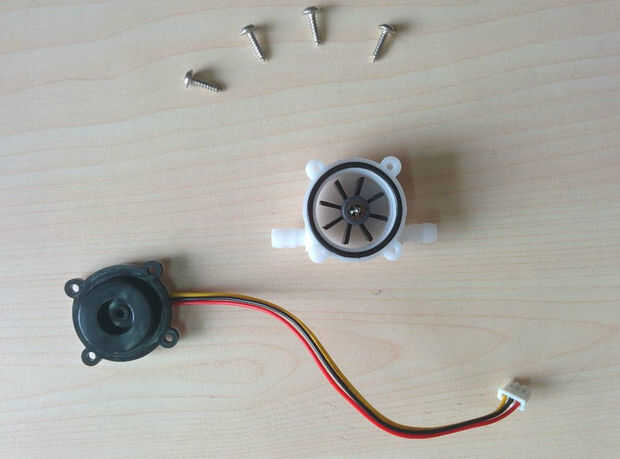

Trabaja en el principio de "efecto Hall". Una diferencia de voltaje es inducida en un conductor perpendicularmente a la corriente eléctrica y campo magnético perpendicular a él. Un rotor de ventilador/propulsor pequeño se coloca en la trayectoria de la que fluye líquido, cuando el líquido fluye el rotor gira. El eje del rotor está conectado a un sensor de efecto hall. Es un arreglo de una bobina que fluye corriente y un imán conectado al eje del rotor. Por lo tanto un pulso de voltaje es inducido como este rotor gira. En este metro de flujo, por cada litro de líquido pasando por minuto imprime sobre pocos pulsos. El caudal en L/hr se puede calcular contando los pulsos de la salida del sensor. El Edison de Intel se lo cuenta.

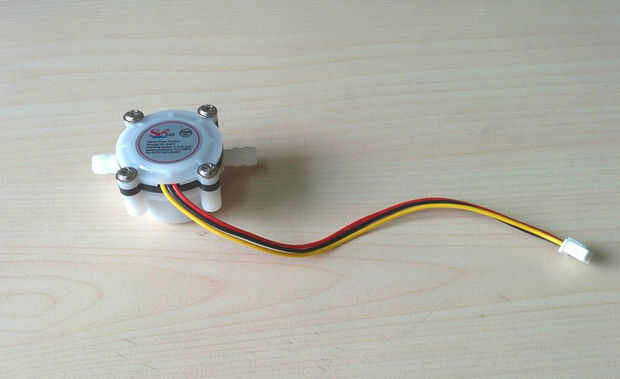

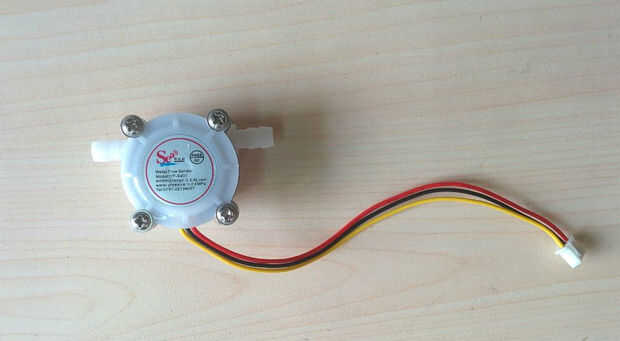

Los sensores de flujo viene con tres cables:
1. rojo/VCC (entrada de CC 5-24V)
2.Black/tierra (0V)
3. amarillo/OUT (salida de pulso)
Preparar el conector de la bomba: La bomba viene con cables y conector JST. Pero no coincide con el conector hembra en mi stock con ella y la longitud del cable también es pequeña. Así que cortar el conector original y un nuevo conector con dimensiones adecuadas de la soldadura.
Conexión:
Sensor---> Intel
VCC---> 5V
Tierra---> GND
POR---> D2
Código de prueba:
El pulso de la clavija del sensor de flujo de salida está conectado al pin digital 2. El pin-2 sirve como un pin de interrupción externo.
Se utiliza para leer los pulsos de salida procedente del sensor de flujo de agua. Cuando la board Intel detecta el pulso, inmediatamente desencadena una función.
Para saber más sobre interrupción se puede ver el Página de referencia de Arduino.
El código de prueba se toma forma SeeedStudio. Para más detalles puedes ver aquí
Nota: Para el cálculo del flujo se debe changei la ecuación según su hoja de datos de la bomba.
