Paso 5: Preparar los componentes de la muñeca

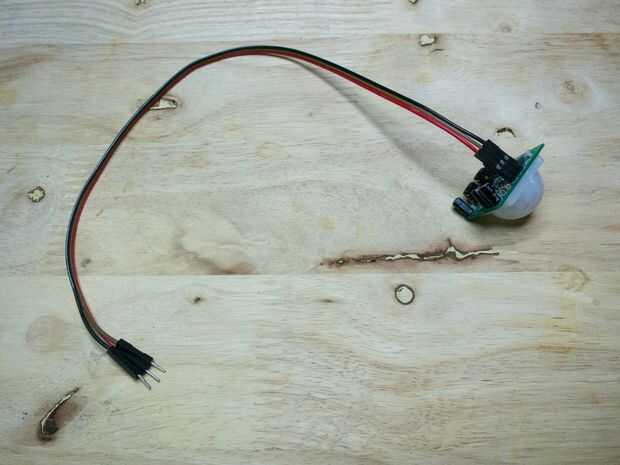

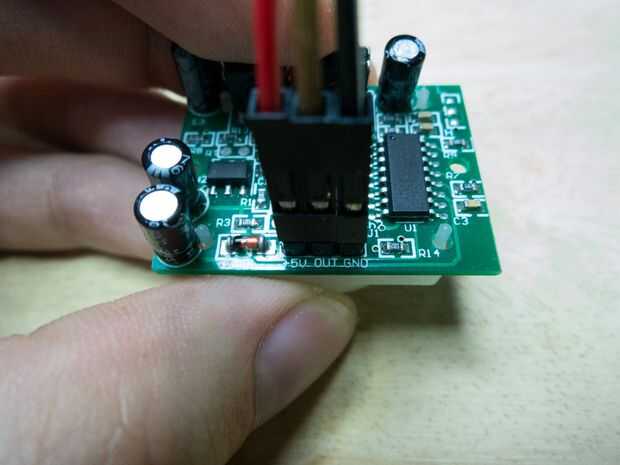

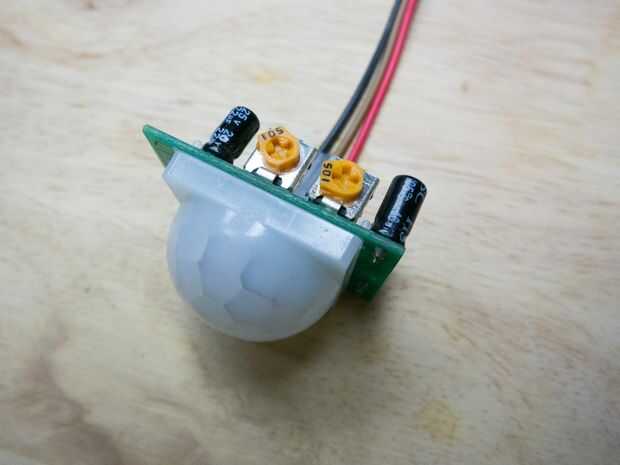

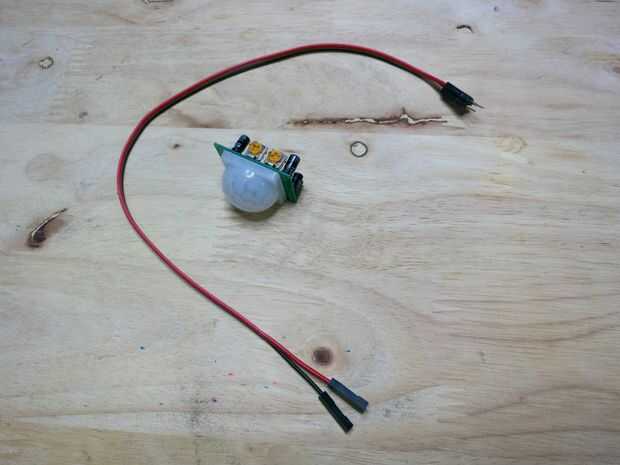

- Conecte el alambre largo de Dupont a sensor de movimiento PIR. Sensor de movimiento PIR tiene dos parámetros ajustables, ajuste de tiempo de retardo y sensibilidad ajuste. Tiempo de retardo es cuánto tiempo el sensor envía una señal después de se activa y sensibilidad es cómo de sensible es el sensor. Configurar el tiempo de retardo mínimo y sensibilidad cerca de mínimo pero puede ajustar ambos parámetros como usted quisiera.

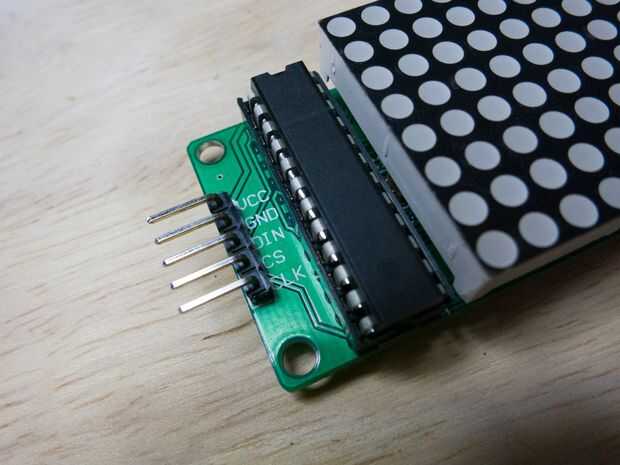

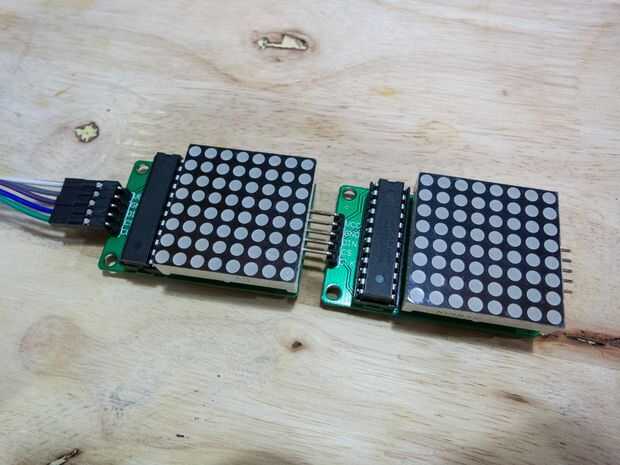

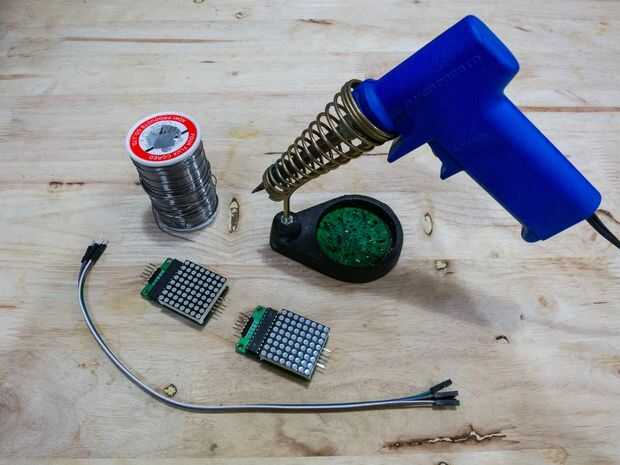

- Dos de matriz de puntos de soldadura juntos y conecte el cable largo de Dupont al final del módulo de matriz de puntos (ver más detalles en las imágenes. En este paso sólo muestran cómo colocarlo y no suelda porque cuando hice este paso no tomo una foto así que esto es sólo una maqueta de cómo se verá).

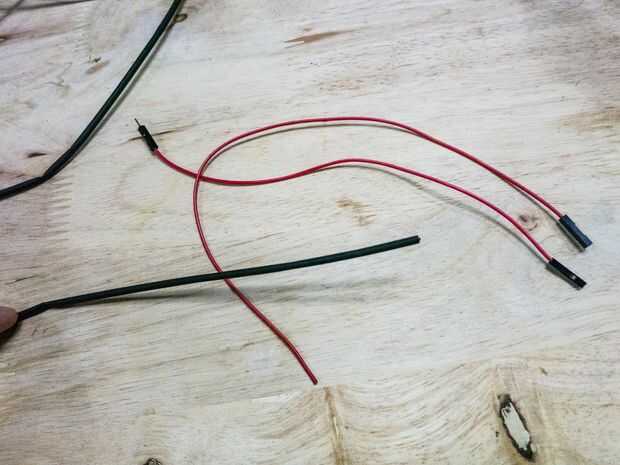

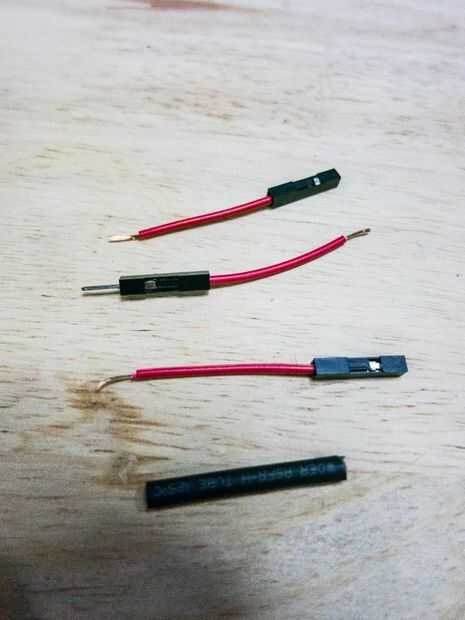

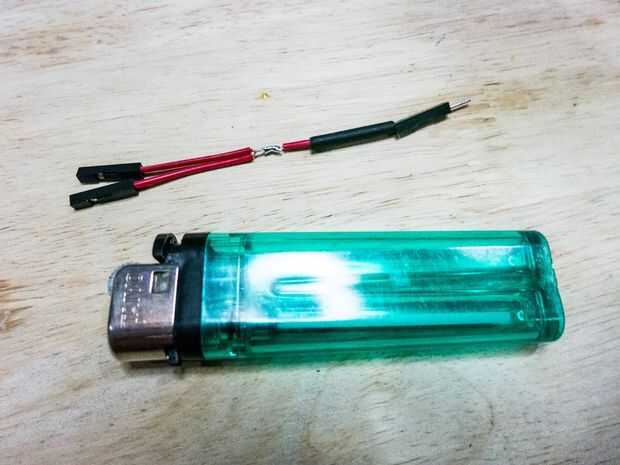

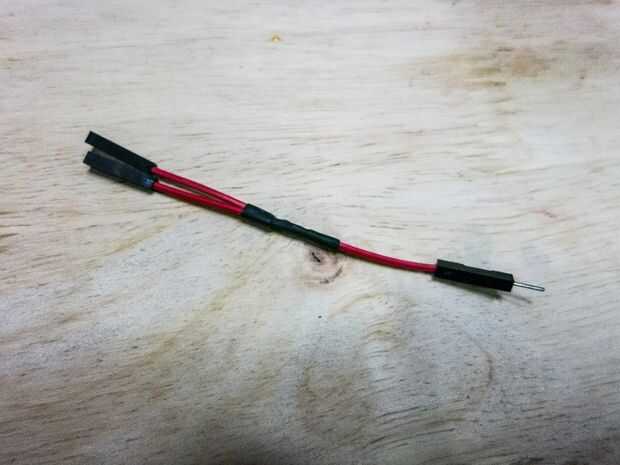

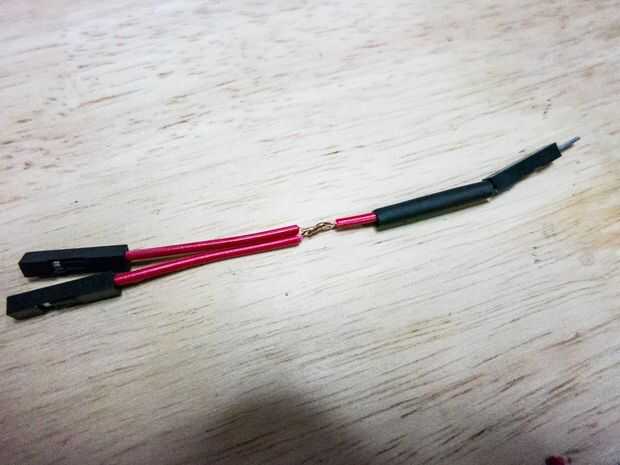

- Hacer un Y - conector para dos pasadores de V (desde el módulo PIR y matriz de punto) porque en el tablero de arranque de Arduino hay solo 5 V pin. (Ver más información sobre cómo hacerlo en las fotos).
Nota: Si no estás seguro si todo está bien, puede comprobarlo ejecutando un programa antes de ensamblar todo en la muñeca. También, por favor Rotule los cables de.
