Paso 4: Conectar cosas a la edison
Ahora necesita conectarse escudo Base Grove a Edison,
después de eso debe conectarse el siguiente escudo base
- LCD -> I2C
- Otorgador de ángulos de -> A1
- Sensor táctil -> D2
- Zumbador -> D5
necesita conectar 8 LED ' s para la Edison.
LED posición (de izquierda a derecha) = {4,6,7,8,9,10,11,12}
A partir de Digital 4 Pin (omitiendo el pin5 que estamos utilizando para el timbre) al Pin Digital 12 necesita conectar el + parte de lo LED y el otro a GND.

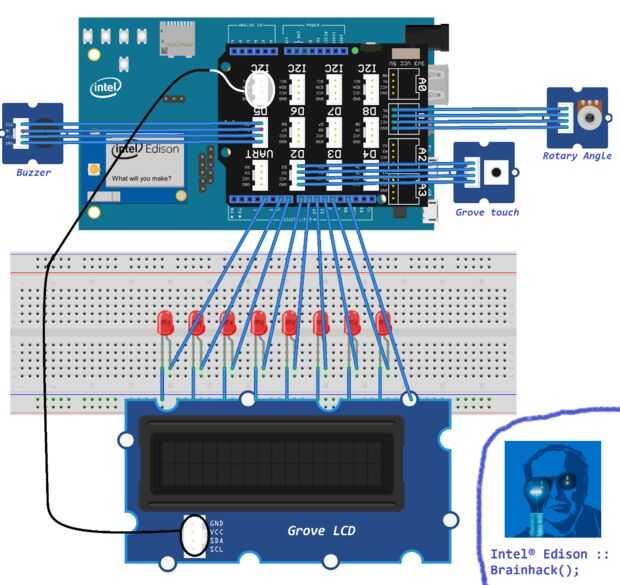

- Colocación de los LEDs de izquierda a derecha es [importante] (lugar ésos a lo largo de la pantalla de LCD de Grove como se muestra en la imagen de abajo)
Consulte sobre el video para ver cómo les explico!
El toque de grove no se parece un toque en la foto arriba :/ No pude encontrar que parte en fritzing... así que mostró como un botón de Grove :)
