Intel Edison distancia Simple Sensor con indicador de Grove barra del LED y zumbador (2 / 4 paso)

Paso 2: Vamos a montar esas cosas

Así que en primer lugar usted necesita montar el sensor, barra LED, zumbador GPIO de Edison Intel. El arreglo son:

  • Sensor de ultrasonidos:

    • Gatillo: Pin: 11
    • Eco: Pin 12
  • Zumbador: Pin 2
  • Barra de LED de Grove:
    • CLK: Pin 9
    • Dio (Pin de datos): Pin 8

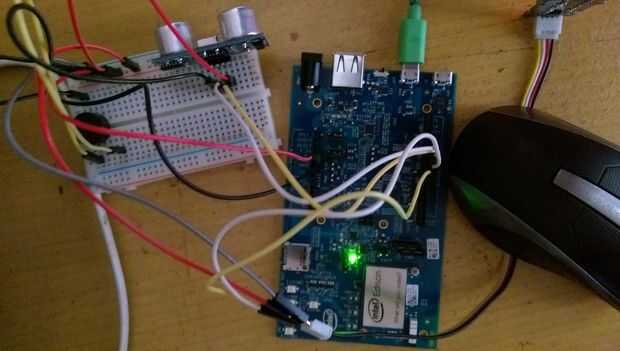

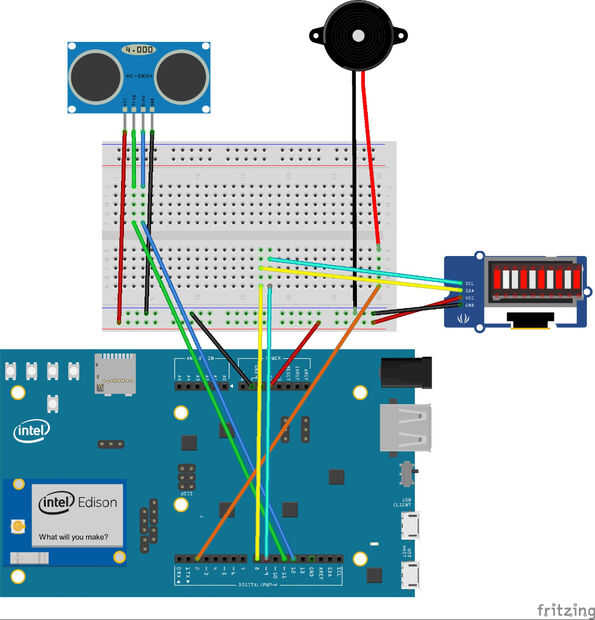

Realmente hay 3 pins en Sensor ultrasónico y Grove LED Bar, el último pin es Vcc, tienes que conectar al pin de 5v de Edison de Intel. Os adjunto también el mismo Pin, pero siento la imagen sucia, sólo tienes que seguir el color de línea.
