Paso 4: Construir cables para el LED y el HC-SR04

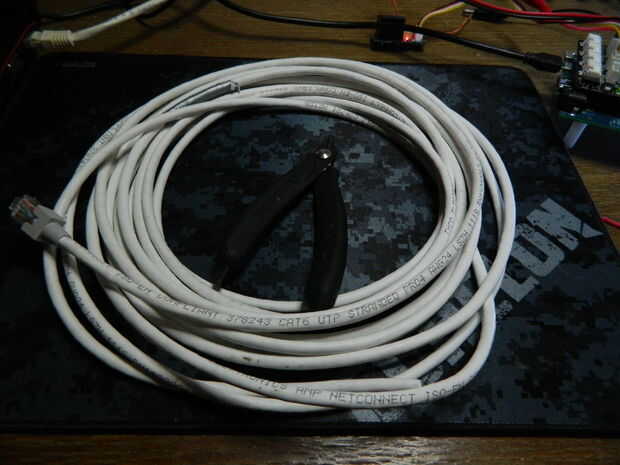

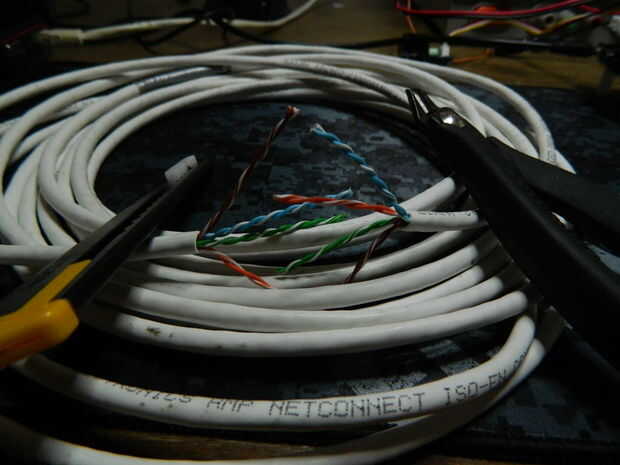

El cable de elección es el cable estándar de Ethernet CAT-6. Sobre todo porque dentro del cable hay 4 pares de cables en el interior. Haciendo el cable mejor usar ya que necesito muchos cables en el paquete compacto.

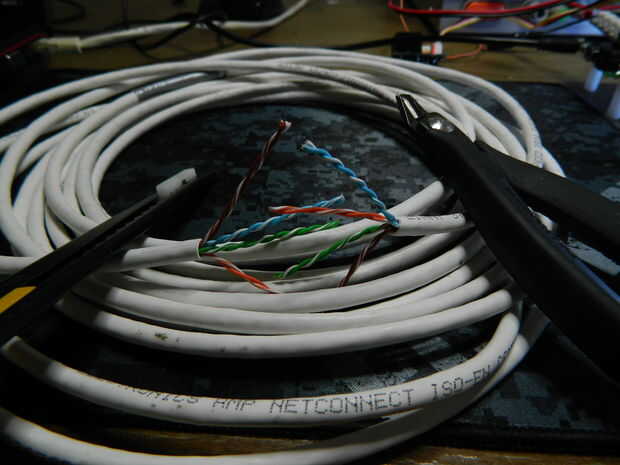

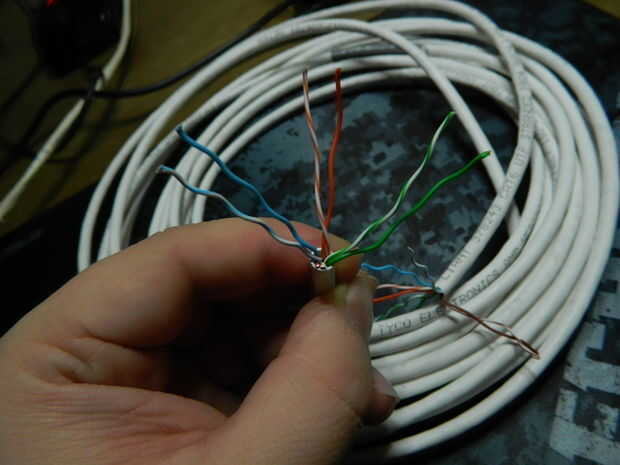

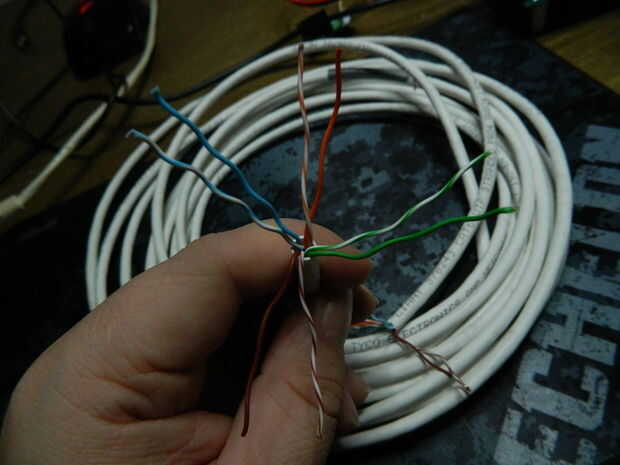

Pele los cables y quitar un par de ellos, ya que no son necesarios para este proyecto.

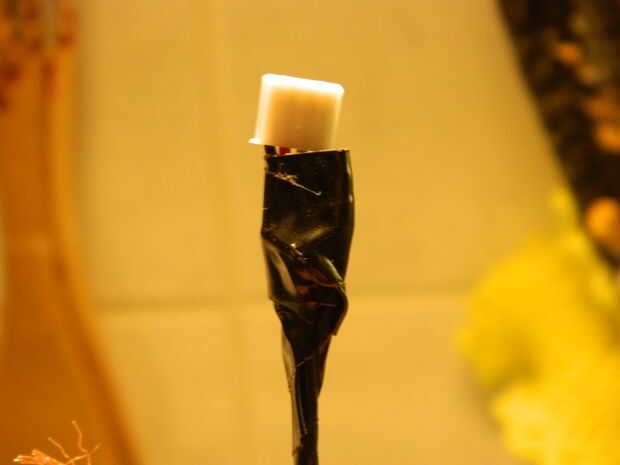

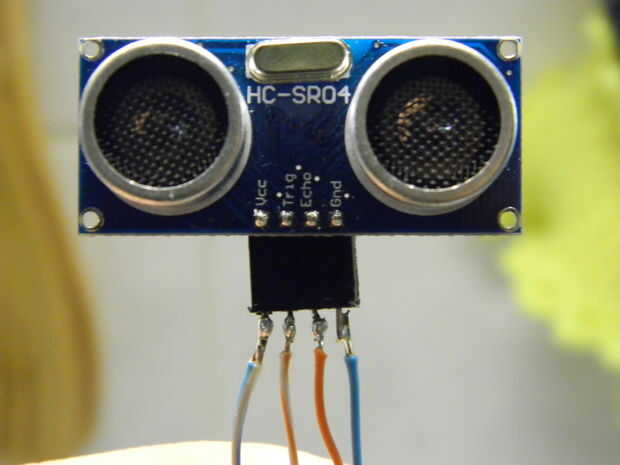

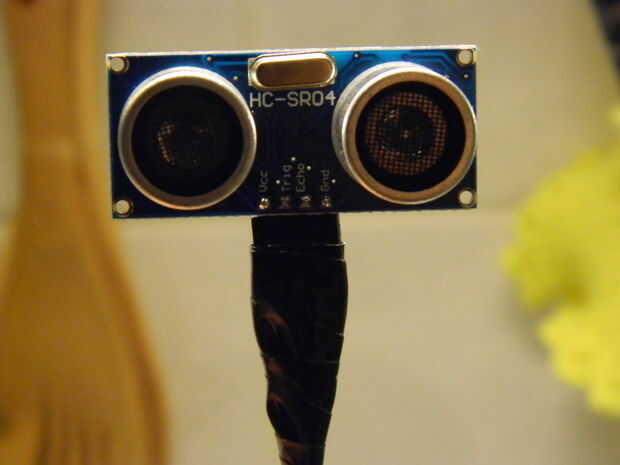

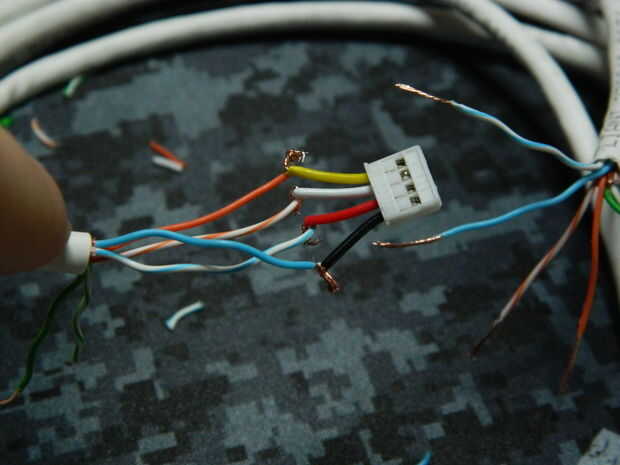

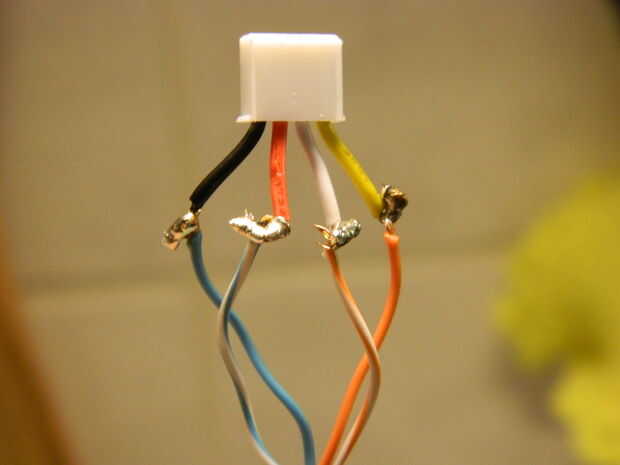

Luego soldar el conector de escudo en el otro extremo del cable. Se utiliza este conector para el sensor de ultrasonido HC-SR04. Tenga en cuenta el orden de cable ya que necesita Vcc + 5 (rojo a azul/blanco) y GND (negro a azul) y el gatillo (blanco a naranja/blanco) y Eco (amarillo a naranja).

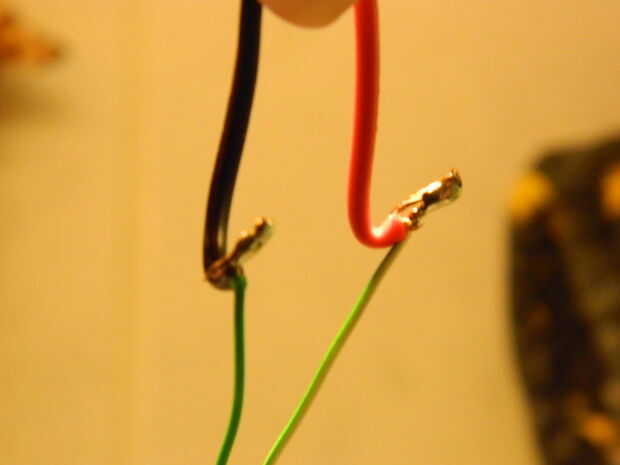

El verde y verde/blanco será para la tira de Led.
Con el relé será estar manejando el GND de la tira LED.
