Intel Edison IoT - lectura Sensor de presión Freescale MPL3115A2 (2 / 3 paso)

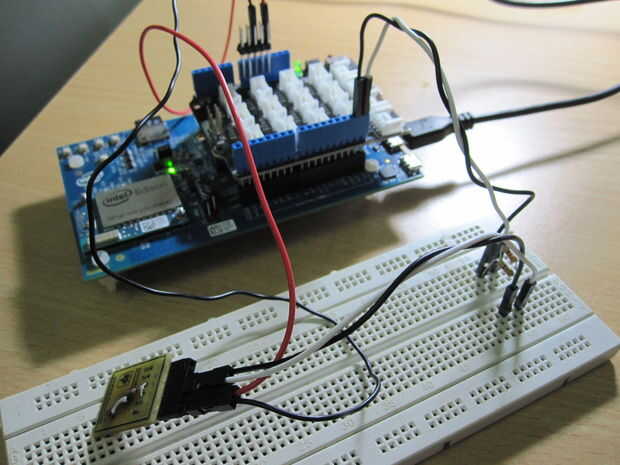

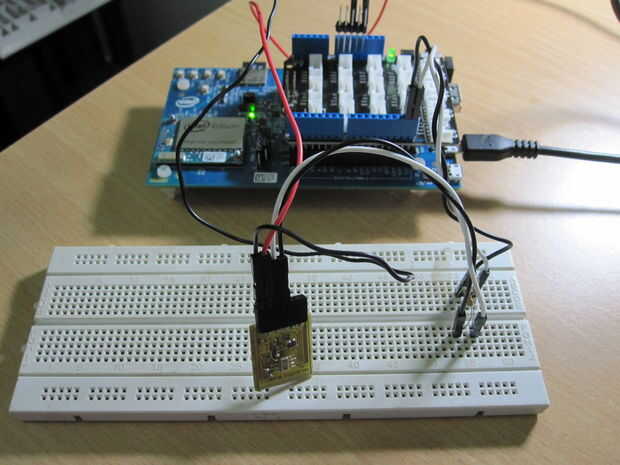

Paso 2: Construir el circuito

Hay algunas notas que usted debe saber antes de comenzar:

-La pantalla LCD del Grove y el sensor de presión son ambos el I2C interfaz, por lo que en este proyecto, experimentará cómo pueden ellos trabajar juntos simultáneamente.

-El sensor de presión trabaja con 3V3, 5V no en tarjeta de expansión de Arduino.

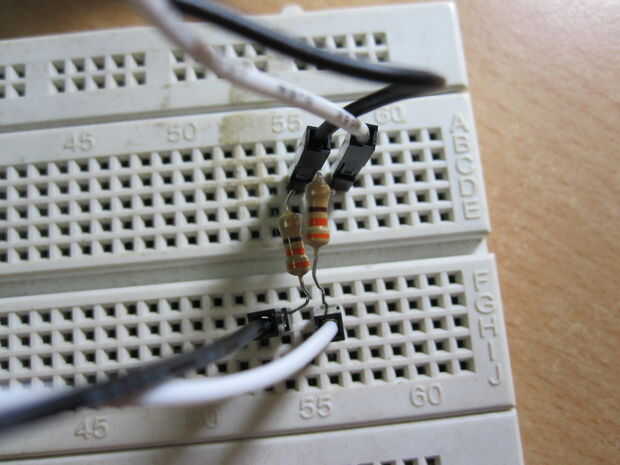

-Tienes dos opciones: ajustar la tarjeta de expansión a nivel de lógica de 3v3 o insertar las resistencias entre la conexión I2C como abajo:

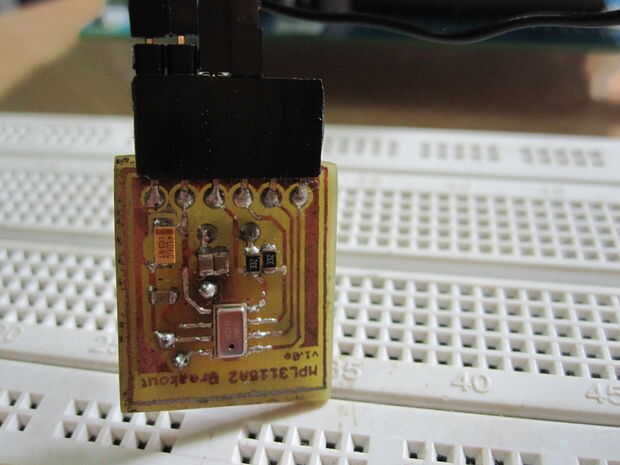

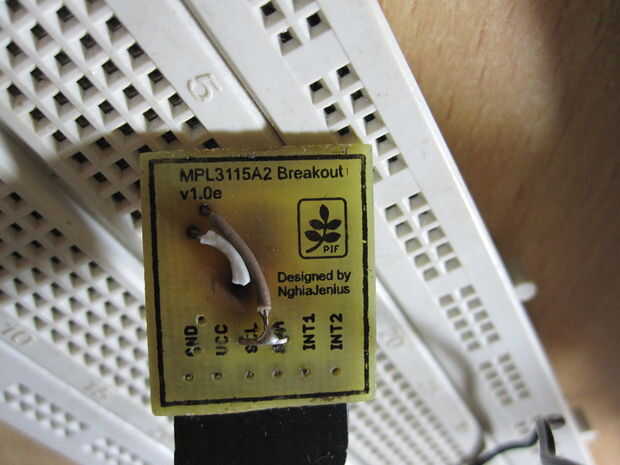

MPL3115A2 <> – Edison (nivel de lógica de 5V)

VCC---fuente de alimentación 3V3

TIERRA---GND

SCL SCL---330R---

SDA SDA---330R---

La pantalla LCD debe ser insertar en el puerto I2C escudo de arboleda de Base como de costumbre.

Eso es todo! Vamos a cavar dentro del código y principio de funcionamiento.
