Paso 2: Soldadura de teclado y pin

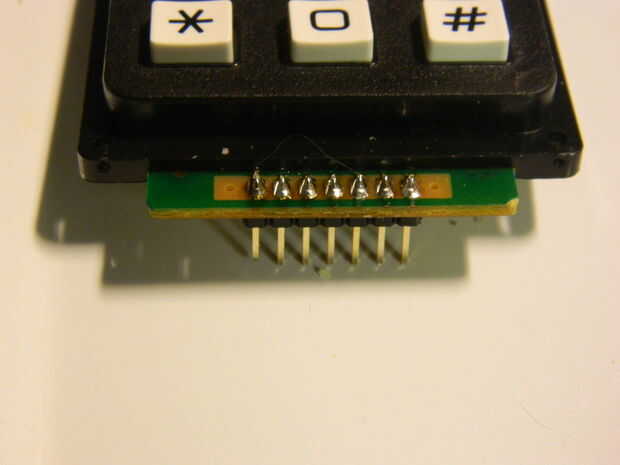

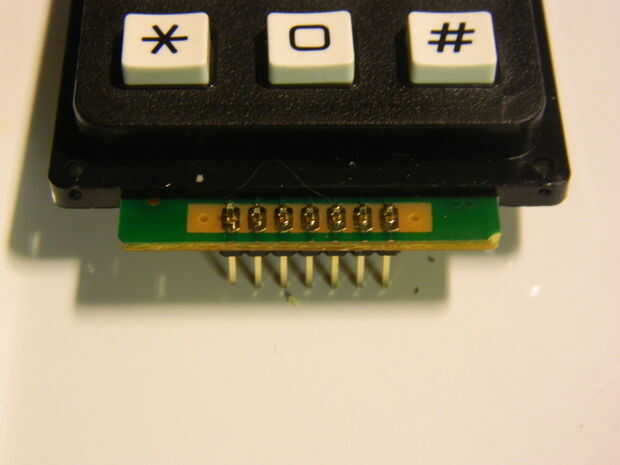

Lo primero que querrá hacer es soldar los pines para el teclado.

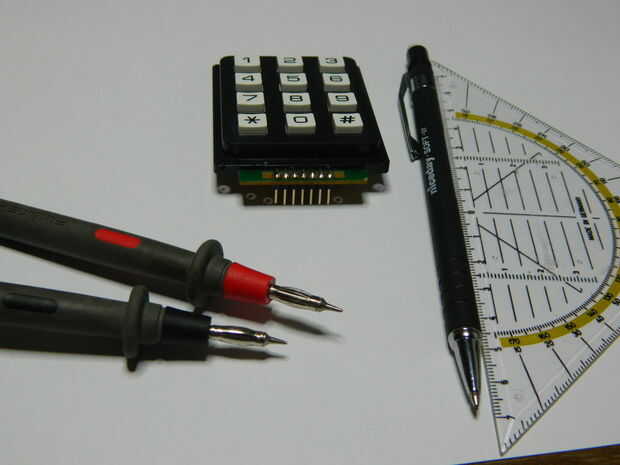

Para averiguar el pin que va a necesitar algo para medir la conexión. Usé un ohmiómetro típico para obtener la lectura.

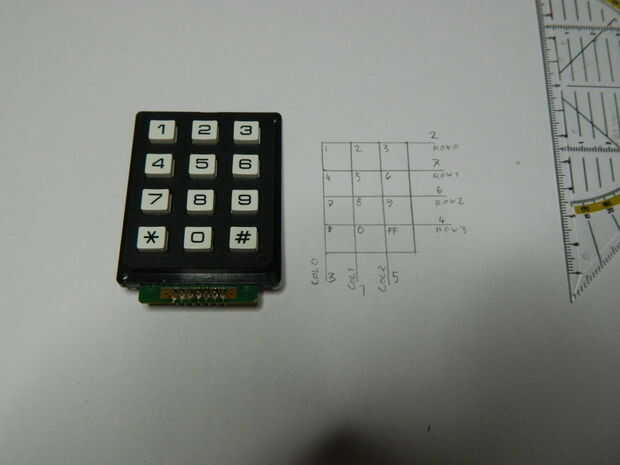

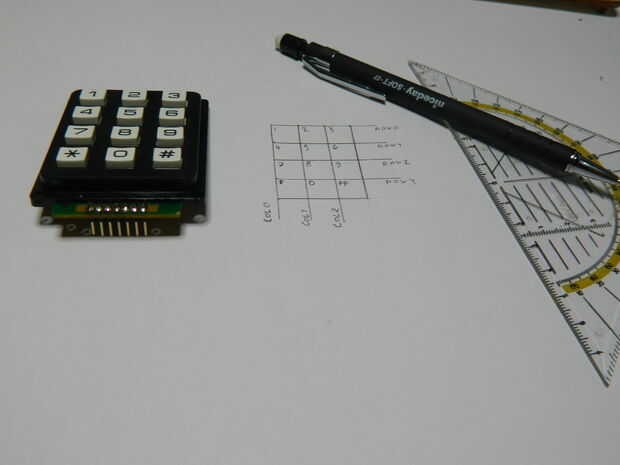

Primero necesitas conseguir un pedazo de papel y dibujar el diagrama de la derecha como veis en la foto 4.
A continuación, vas a usar su medidor de ohmios para averiguar cuales pines están conectados a qué teclas.
¿Se dice WHAAAAT?

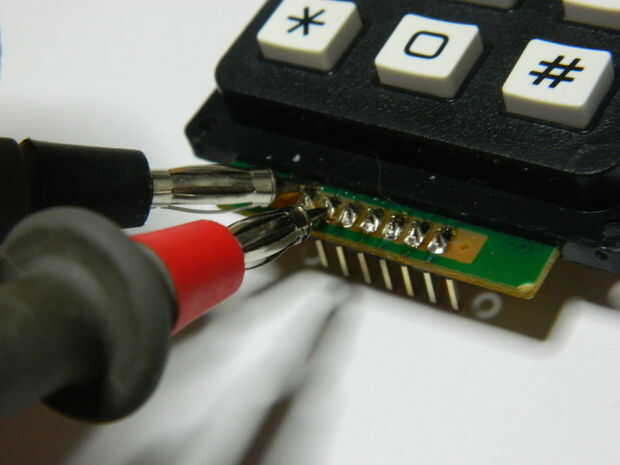

1. Conecte su ohmio metro lleva a los pines 1 y 2.
2. Presione todos los botones uno a la vez hasta que aparezca cambiar en su medidor.
3. escribir los números al lado de la columna y fila de la clave que acabo de encontrar. Por ejemplo en el cuadro 6 se puede ver ese número 1 = pin2 pin3. Repetir esto con todos los bolos en el claro con todos los botones.
4. una vez que ha identificado completamente todos los pernos en el diagrama entonces usted puede simplemente ignorar las patas del teclado sin usar ya que no están en uso. Ahora sigue al paso siguiente para conectar a la Edison
