Paso 3: Montar la electrónica
Nos conectamos...

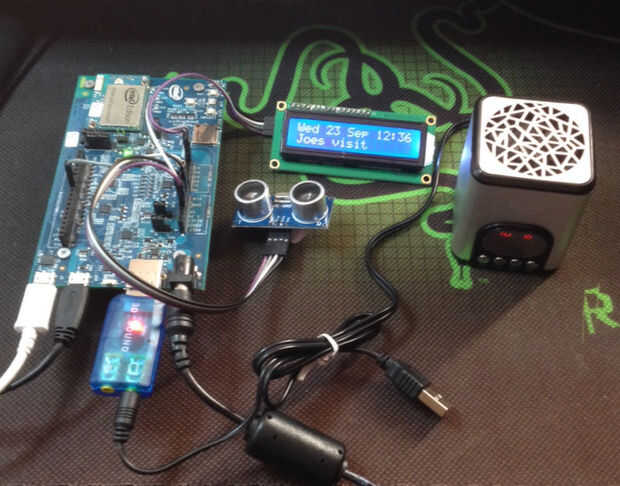

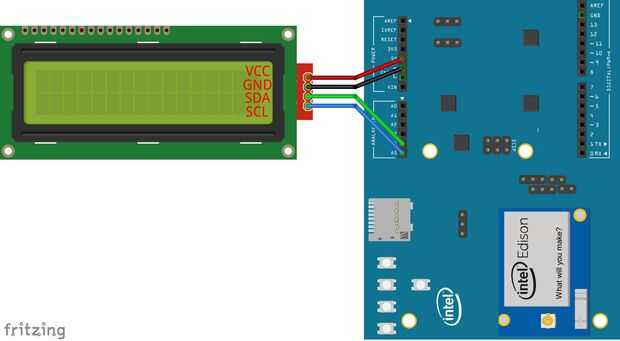

- La pantalla LCD se conecta a + 5V y uno de la tierra - los otros dos cables (SDA y SDL) van a A4 y A5 en ese orden.
- El detector de distancia de la sonda se conecta a + 5V y GND - tiene un cable de disparo que se conecta al pin 7 y un eco que me conecto a A0.
- Notas: Si no puede esperar el cartero - algunos cables de protoboard de macho a macho, con tapones de plástico cuadrado, puede tener cualquiera o ambos sus extremos se convirtieron en mujer.
- Nota: Uso hembra a conector macho para conectar los cables al dispositivo LCD y Sonar - estos no siempre son suministrados en kits pero son muy útiles para tener.
Tip - si usted está atascado - algunos hombre a los cables de protoboard masculino (los con extremos cuadrados) se puede convertir en macho a hembra con algunos desmontaje cuidadoso, alambre de recortes y reestructuración...
Resolución de problemas
Cuando estas pantallas I2C son nuevos o se reutiliza en un dispositivo con un voltaje ligeramente diferente que el anterior proyecto, a veces no hay texto es visible.
Esto está generalmente a dos cuestiones:
- Cuando enciende la pantalla LCD - buscar una pantalla media de cuadrados sólidos aparecen lo botas - si no aparecen estas plazas, y la pantalla se enciende pero queda en blanco, si puede ser el contraste no está establecido correctamente, hay un tornillo pequeño contraste en la parte trasera que se puede ajustar.
En la pantalla LCD en el último paso - el texto debe aparecer como blanco brillante sobre un fondo oscuro. - O... Revise el cableado - especialmente que los datos de LCD cables a A4 y A5 no se revierten.
