Intel Edison traductor Universal (6 / 7 paso)

Paso 6: Cableado hasta el hardware y el caso del edificio

Hardware:

Cosas que necesitará:

• Edison de Intel
• Tablero de Arduino Breakout
• Grove Starter Kit
• Tres botones
• Adaptador de corriente

De la arboleda Starter Kit, necesitarás:

• Base escudo
• Pantalla LCD
• Servo

Pasos:

1. Con cuidado coloque el protector de base sobre la placa de Arduino Breakout (con Intel Edison ya correctamente instalado)
2. Conectar los sensores a la protección
   • Pantalla LCD para I2C
   • Servo para D3
   • Botón rojo (cambia el idioma) a D2
   • Botón amarillo (color de cambios de pantalla) a D6
   • Botón verde (traduce texto) a D5
3. Conecte el adaptador de alimentación al puerto de alimentación (Asegúrese de que interruptor es empujado hacia el gran puerto USB
   • Nota: no necesitas el serial micro-USB conectado porque está conectado a WiFi

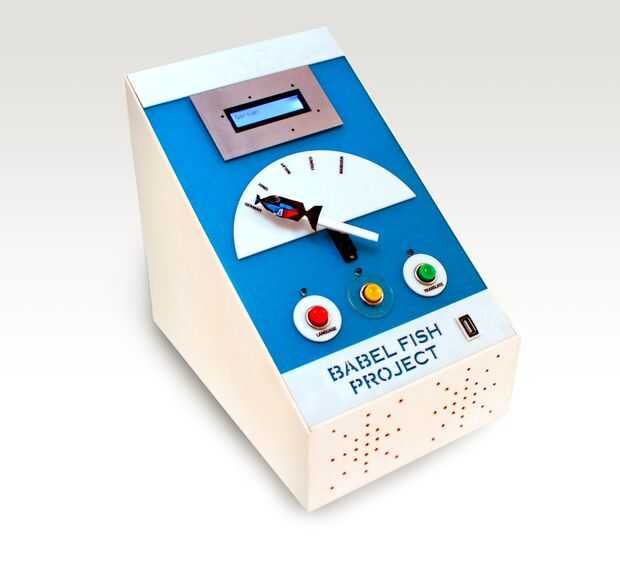

Caso:

Usted puede construir prácticamente cualquier caso. Utilicé un cortador láser para cortar acrílico y ponerlos en una base de madera. Sin embargo, esto fue hecha para propósitos de la exhibición. Si quieres algo más funcional, puede tamaño abajo. Técnicamente no necesita los botones, servo o la pantalla. También puede cambiar el código para recibir intervención en vez de texto desde el servidor web. Esto puede hacerse usando el discurso de google texto API. Estoy seguro de que hay otras API se puede utilizar, pero no he averiguado. Esto le permitiría conectar ya sea un auricular USB o utilizar un auricular Bluetooth para discurso de entrada.
