Paso 2: Paso 2: cableado, cableado, cableado...

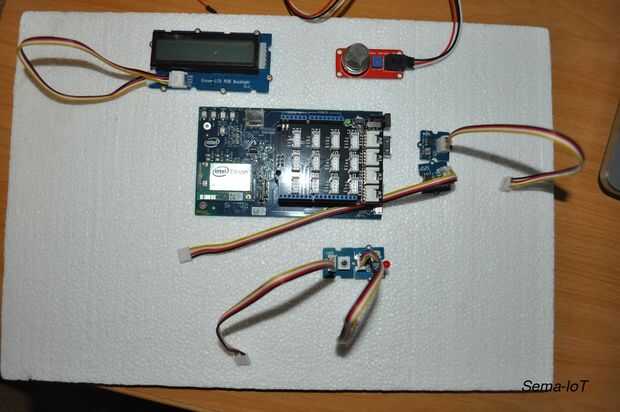

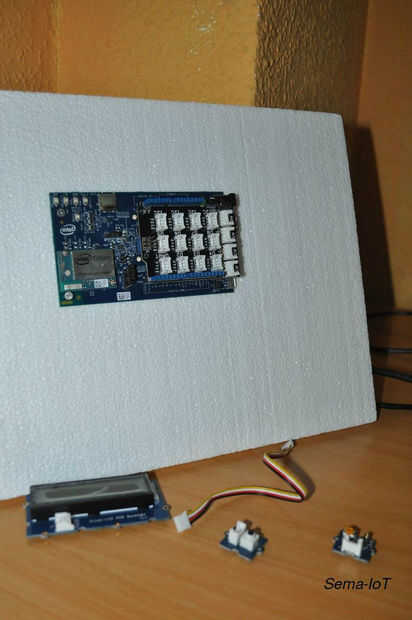

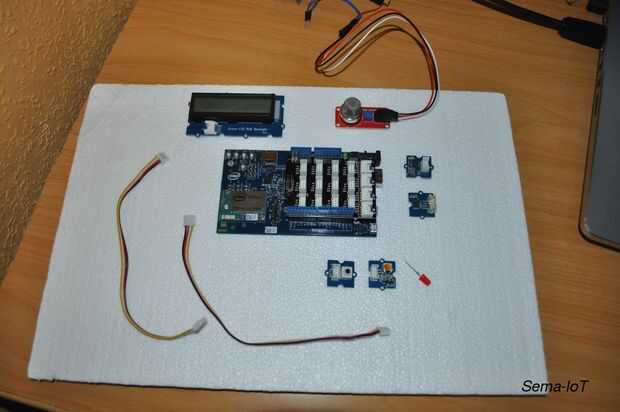

El segundo paso será cubrir el proceso de montaje y cableado de elementos contra el tablero de Edison. Además, voy a intentar bastante ellos para mejorar su presentación.
Con esa configuración seremos capaces de:
- Leer valores de sensores de temperatura, luz y Gas.
- Detectar un toque en el botón; Si es así, te encienda la pantalla LCD para mejorar la legibilidad del texto.
- Muestra la información de los sensores en la pantalla LCD, además de la hora (HH).
- Mostrar una advertencia adicional a través de una luz LED.
Los puertos utilizados en las conexiones no son fijos ni obligatorio para usar el mismo como yo; así que, siéntete libre cambiarlas, pero recuerde sus nuevas configuraciones (número de puertos) al descargar el código, porque tendrás que actualizarlo.

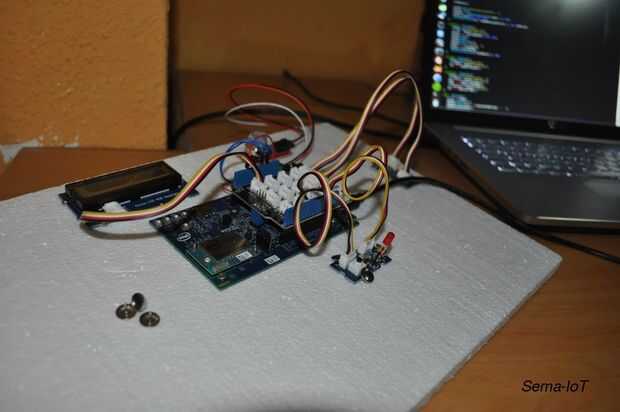

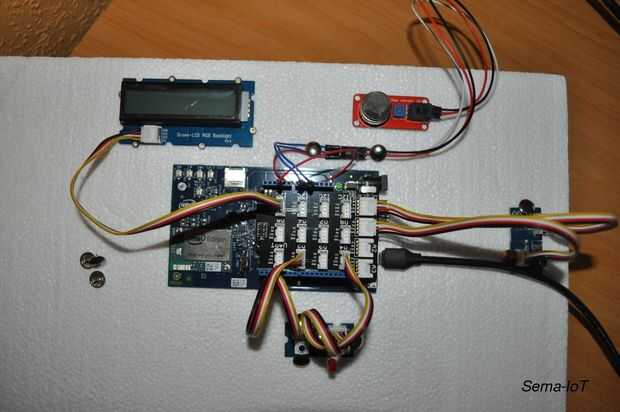

Para reanudar mi configuración:
- Pantalla LCD conectado al primer puerto I2C.
- Sensor de temperatura conectado a AIO(0).
- Sensor de luz conectado al AIO(1).
- Sensor de gas dirigido manualmente a AIO(2) porque mi cable no encaja con el conector en la placa del escudo de arboleda, es decir, no se conectan directamente al puerto del AIO pero al pin #2 de pines analógicos. Recordar también a conectar (si usted tiene o uso el mismo sensor) el cable rojo (VCC 5V) y el cable negro (GND, 0V).
- Interruptor conectado a D2 (digital).
- LED casquillo atado con alambre a D4 (digital).
Todos los puertos analógicos y el botón de puerto se configurará como en puertos, debido a podrá leer sus valores. La lección más sencilla es desde el botón, porque devolverá valores sólo cero o uno; la temperatura, luz y gas regresará valores dentro de una gama más amplia.
El último cable que necesitamos es el mini-usb para el tablero de alimentación (o un método alternativo si lo prefiere: batería, cargador de pared...).
