Inteligente Arduino Uno y la Mega Tic Tac Toe (tres en raya) (1 / 5 paso)

Paso 1: Hardware

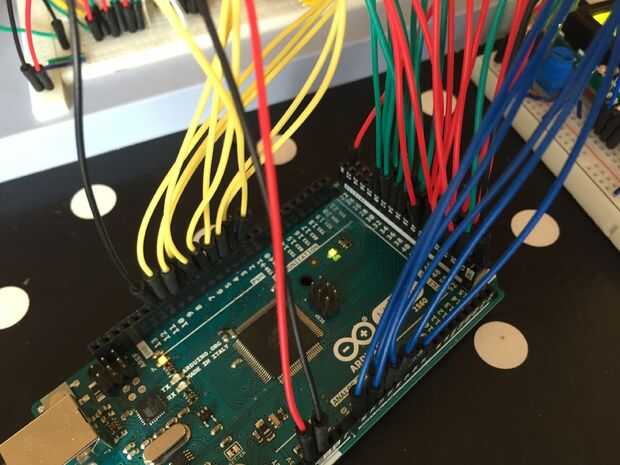

La configuración del hardware es simple pero hay un montón de cables por lo que parece bastante desordenado.

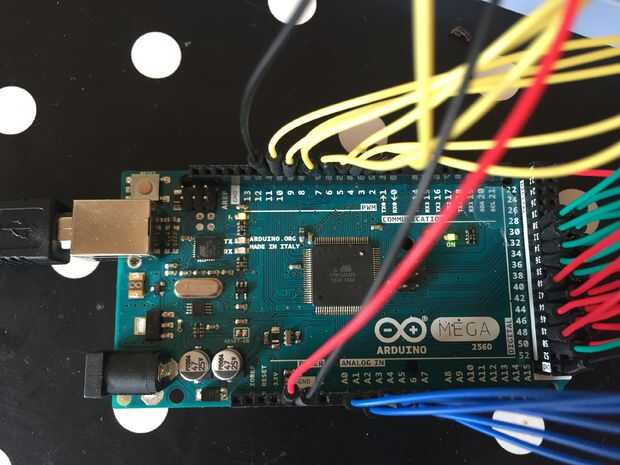

Usé lo siguiente para la versión de Arduino Mega :

  • 1 x Arduino (o Genuino) Mega
  • 1 x placa muy grande
  • 1 x placa de tamaño medio
  • 10 x LEDs verdes
  • 10 x LEDs rojos
  • 10 x botones
  • 1 x pantalla LCD
  • resistencias de 20 x 220Ω
  • resistencias de 10 x 10kΩ
  • 1 x 10kΩ potenciómetro (resistencia variable)
  • Montón de cables y cables de puente

Tuve que usar el Arduino Mega (más que mi Uno) debido al número de pernos requeridos para todos los LEDs, botones y pantalla LCD. Por supuesto, puede quitar la pantalla LCD y los LEDs que anuncian el ganador si quieres pero aún necesita 28 pins!

Si quieres probar la versión para la Arduino Uno, necesitará:

  • 1 x Arduino (o Genuino) Uno
  • 1 x placa muy grande
  • 10 x LEDs verdes
  • 10 x LEDs rojos
  • 10 x botones
  • resistencias de 3 x 1kΩ
  • resistencias de 2 x 4.7kΩ
  • resistencia 1 x 10kΩ
  • Cables de arranque y cables
