Inteligente de alarma de la cama con LinkIT uno (2 / 7 paso)

Paso 2: Conectar el Sensor de fuerza

En primer lugar, vamos a trabajar en conseguir el Sensor de fuerza conectado.

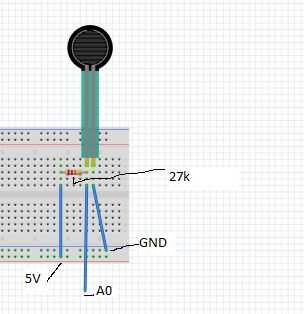

El sensor de fuerza es realmente bastante simple de configurar. Usted necesitará su 27k resistencia aquí que nos ayudará a medir la resistencia (también conocido como la fuerza) de nuestro sensor. Usted querrá consultar el diagrama de arriba sobre cómo conectar adecuadamente el sensor de fuerza a su LinkIT. Para un análisis más profundo, recomiendo que tomar un vistazo al tutorial de Sparkfun sobre el tema.

Si desea ver en acción, seguir adelante y descargar el código adjunto y leer los comentarios.

** Tenga en cuenta que esto mostré en un protoboard, pero probablemente querrá realmente soldar las conexiones entre sí. Vista 'Esquemática' de Fritzing no muestra realmente la fuerza sensor que bien, así que quería mostrar en un protoboard para que sea más claro.
