Inteligente de alumbrado público (3 / 5 paso)

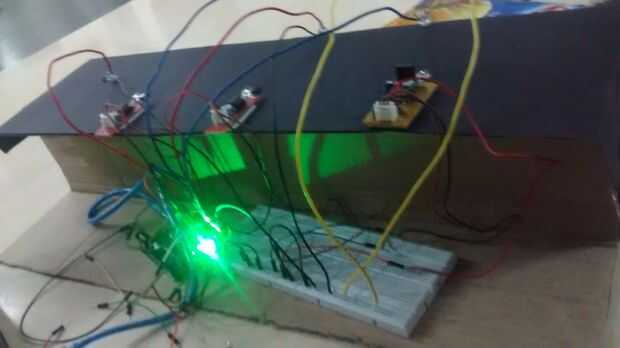

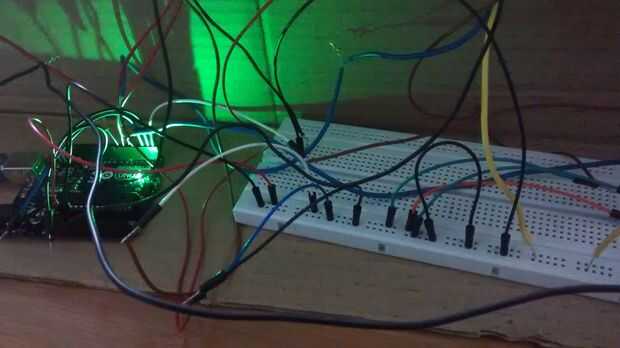

Paso 3: conexiones

El LED tiene dos extremos. Conecte todos los extremos negativos de los LED a tierra. y los extremos positivos a arduino patillas 4,5,6,7 o

Para el sensor de infrarrojos tenemos tres extremos. Conecte todos el pin de alimentación del sensor (Vcc) para alimentación de arduino y gnd de arduino GND. conectar el pin de salida del sensor IR a pin 0,1,2 y

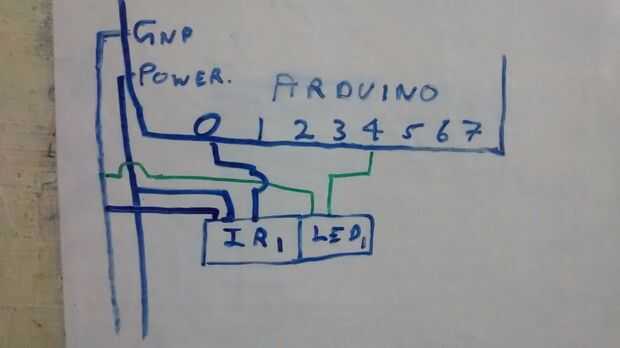

* el diagrama del circuito dado es para un único conjunto de LED y el sensor. Otros deben ser conectados en la misma forma.

* hacer una tierra común para el sensor LED e IR.
