Paso 1: Instrucciones de montaje

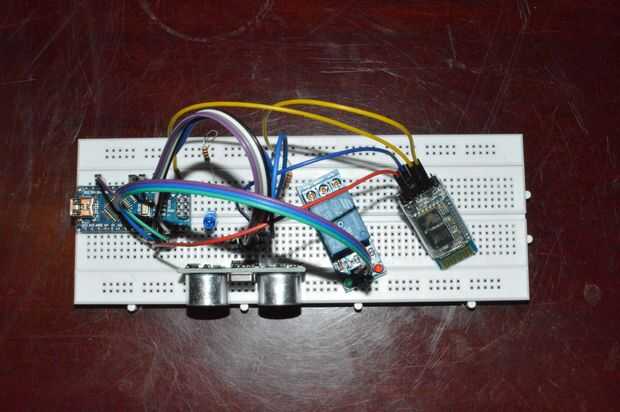

El controlador Arduino será conectado con el módulo Blue-tooth mediante el estándar TX (Pin 1) y modificado el RX (Pin 2). Si se utiliza el pin RX-0 habrá un conflicto en el reconocimiento de la Arduino al conectar vía puerto del USB en windows, así que usamos 2 Pin en su lugar. El RX del Arduino está conectado al módulo TX de BT y TX del Arduino se conectará a la RX del módulo BT con un divisor de tensión para reducir la energía de 3.3v. El pin 3 se utiliza para activación del módulo de ultrasonidos y Pin 4 para eco de módulo ultrasónico. PIN 10 se utilizará como el disparo del relé. Alimentación y tierra para los tres módulos están conectados al pin de 5v de Arduino y conector de tierra.
Nota: No funcionan con Arduino o sus componentes mientras que la energía esté encendido o cuando conectado al PC como algunos dispositivos son propensos a dañar si pines no se conectan correctamente. La potencia de salida en un nano es limitada, teniendo un solo LED para probar la salida de relé y conectando el mismo a la fuente de alimentación de 5v del nano no se pudo activar el relé, debe controlarse cuidadosamente el uso de la energía o la unidad entera puede llegar a ser insensible.
