Paso 2: divisor de tensión de paso bajar de 5V a 3.3V
El RX del módulo BT requerirá un divisor del voltaje para bajar el voltaje de 5v a 3.3v. (RX0 pin no se utiliza en su lugar usamos D2 pin configurado como RX en el programa para evitar conflictos)
- 5V entrada x R1/(R1+R2)
- 5V x 2000 / (1000 + 2000)
- 10000/3000 = 3.3v

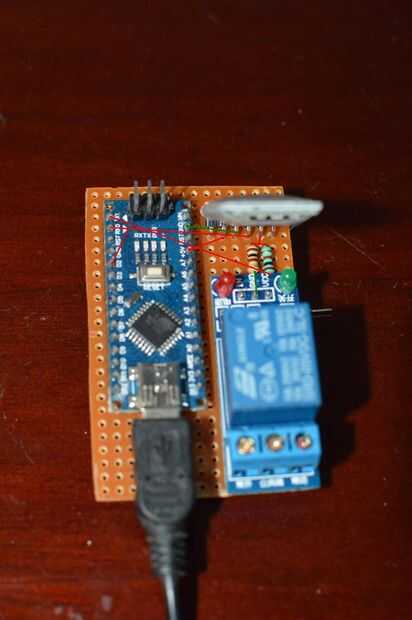

Suministrada al relé de 5v también renunció al pin RX de la BT un resistor del ohmio 1 k está conectado al pin TX del Arduino y la resistencia de ohm 2 k está conectado con el pin GND del relé que alimenta de 5v y la salida GND de Arduino Nano. La tensión es caminó de 5v a 3,3 en el otro extremo de RX que conecta las resistencias y el pin RX. El TX del módulo BT está conectado directamente al módulo RX del Arduino como acepta 3v-5v como entrada.
