Paso 2: Introducción al diseño del sistema

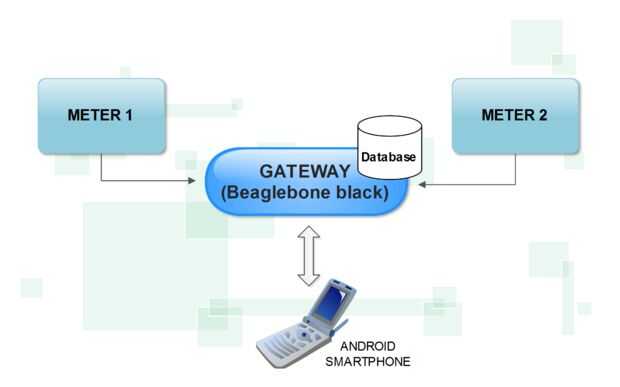

El sistema consta de tres partes principales. La puerta de enlace, los nodos de energía y una interfaz de aplicación para android. Figura 1 a continuación muestra cómo estas partes todos interactúan entre sí.
Nodo de medición de energía
La unidad de nodo de energía tiene la tarea de tomar medidas de potencia solicitados y enviarlos luego a la puerta de entrada. Espera para una solicitud de la puerta de entrada a través de UART (una conexión por cable). Cuando se reciba una solicitud Lee las mediciones de la ÉMICA y luego envía esta información a la puerta de entrada.
Unidad de puerta de enlace
El portal es responsable de la recogida de datos y luego enviarlo a la interfaz de la aplicación para android. También tiene un acceso de consola que puede mostrar toda la información relevante junto con una pequeña interfaz. La información de las solicitudes desde el nodo de energía a través de comunicación por cable. El nodo de energía envía la información a la puerta de entrada. La puerta de enlace entonces remite esta información a la interfaz de la aplicación para android. Este proceso ocurre en intervalos regulares que se pueden fijar en el interfaz de menú. Porque la puerta de enlace y los nodos de energía están separados puede constar de un único sistema de muchos nodos de energía. La ventaja de esto es que el costo para controlar otro aparato adicional es bajo porque sólo el nodo de energía necesita ser comprado.
Interfaz de la aplicación para Android
Una aplicación para android está diseñada que se encarga de leer la entrada para cada nodo de energía conectada y también es responsable de establecer diferentes configuraciones de gateway y parámetros como varios umbrales, etc..
