Paso 3: La montura giratoria ("enganche")

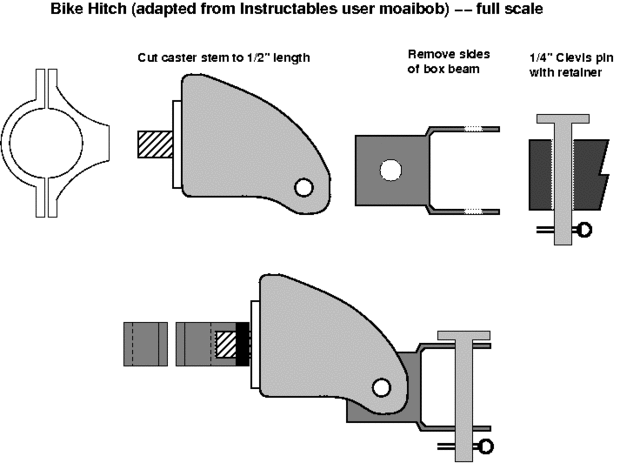

Por favor vea enganche de remolque de bicicleta para la versión original de este componente. Sólo he hecho algunos dibujos bastante para ayudarme a caber juntos.

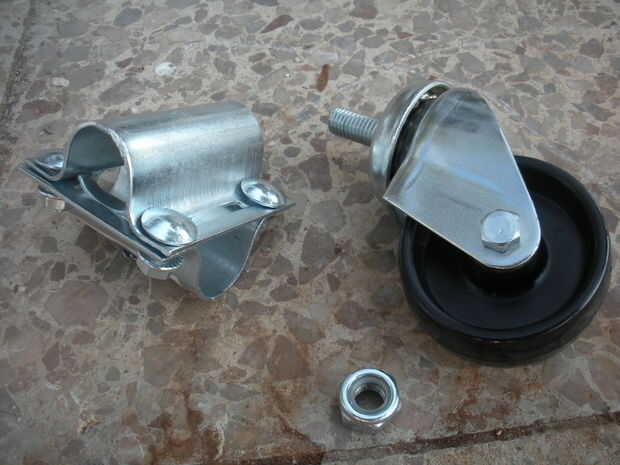

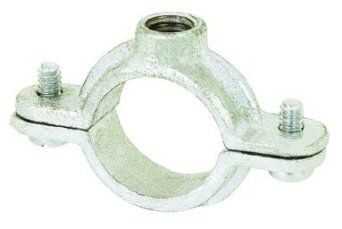

Pude encontrar una fuente para el "poste de antena Cruz soporte" (segunda imagen) en los Estados Unidos En respuesta a mi pregunta, usuario gadget-man recomienda un arillo tubería de apoyo, que tiene un agujero de 3/8" rosca construido en. Para colocar un poste del asiento típico, elegir el tamaño de tubería de 3/4"(1.05 en ID); para colocar el marco, elija tamaño de tubería de 1"(1,25 de la ID).
| El anillo partido de suspensión, 3/4" o 1" tamaño |
| Rueda giratoria, 3", con vástago de 3/8" roscadas |
| 1" o 1-1/4" tubo cuadrado, 2-1/2" de largo |
| 1/4"-20 x 1-1/2" perno de hombro |
| tuerca de seguridad 1/4"-20 |
| 1/4 "x 1-1/2" pasador con presilla |
| tuerca 3/8"-16 |

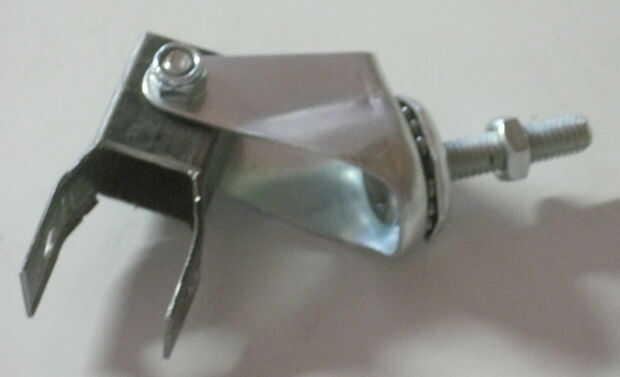

Los dos pasos siguientes muestran cómo modificar la rueda y tubo cuadrado. Una vez hecho esto, montar el enganche:
- Inserte el extremo cerrado del tubo cuadrado en la rueda.
- Fije el tubo a la rueda con el hombro de 1/4-20 perno y tuerca autoblocante.
- El pasador se utilizará para conectar el gancho de remolque con el enganche, en las "alas" de tubo cuadrado.

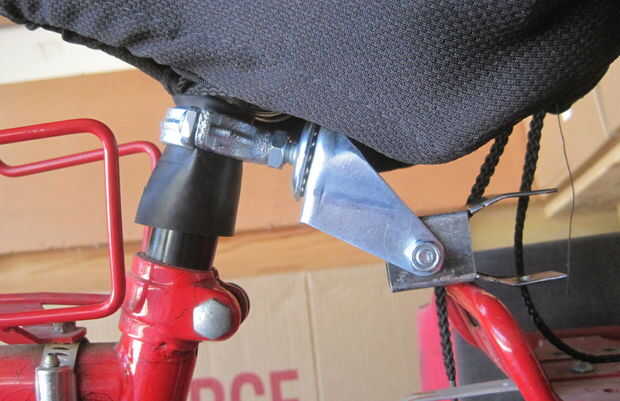

- Fije el soporte de tuberías a la tija de sillín en la bicicleta de plomo, con la rosca mirando directamente hacia atrás.
- Tornillo de la rueda en el soporte de la tubería; Apriete la contratuerca contra el soporte.

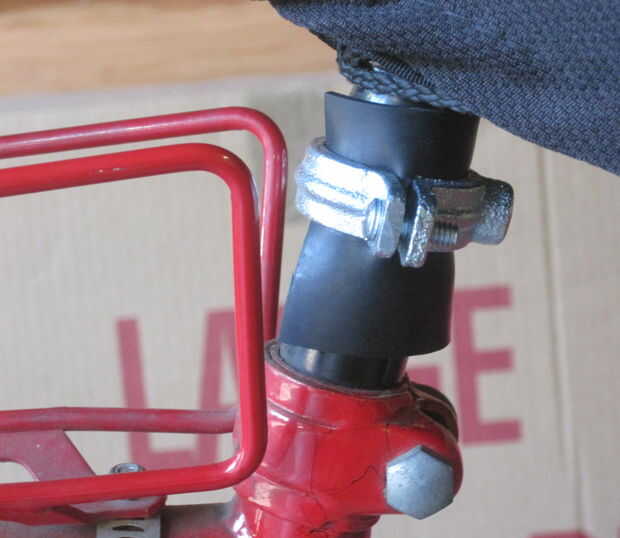

Como puede ver en la imagen siguiente, envuelve mi tija con alguna hoja de goma del interior del soporte de la tubería. Esto reduce la vibración y también asegura un apretón apretado sin dañar el metal.
