Interactivo Arduino Powered mesa (11 / 16 paso)

Paso 11: Mostrar la superficie de montaje

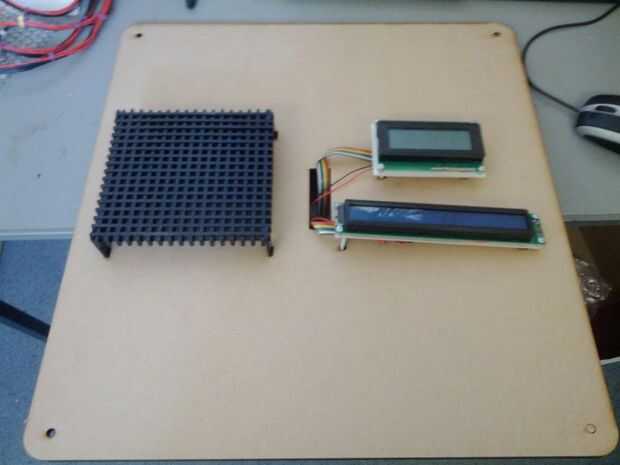

Del panel de montaje de la pantalla se hizo de 5mm transparente acrílico, utilicé el cortador del laser para agujeros exactos fueron cortados, pero esto se puede hacer a mano aunque los bordes del panel tendría que presentarse para asegurar un acabado liso.

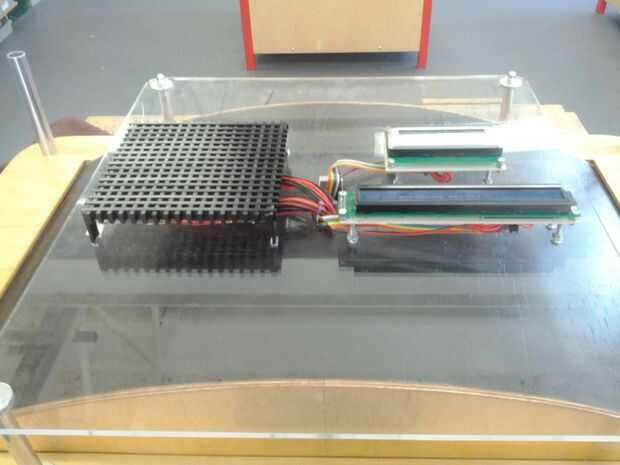

Este panel contiene las dos pantallas LCD vía el M4 tornillos al breakout PCB detrás de las pantallas LCD, también contiene un agujero que coincida con uno en la parte superior del arco para los cables para las pantallas LCD y la matriz de LED, también hay cuatro ranuras que sostienen la estructura de matriz de LED mediante soportes de acrílico.

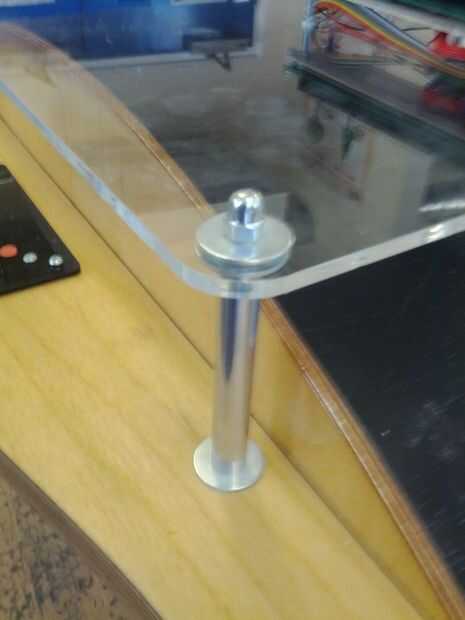

La pantalla de montaje se monta en la superficie más baja de la tabla mediante cuatro tornillos de M6, cada tornillo se oculta utilizando un espaciador de aluminio.
