Interactivo Arduino Powered mesa (13 / 16 paso)

Paso 13: Electrónica - parte 3

El panel que contiene todos los botones para la interacción con el usuario, así como dos LED de estado se realiza mediante interruptores táctiles de 6 PCB de montaje y dos LEDs de 5mm, la placa se fija al panel frontal acrílico usando cuatro tornillos de 4mm y las conexiones a la Arduino están constituidas por dos placas de arranque y un cable de cinta.

El interruptor principal para la tabla se basó en un interruptor de "ningún lanzamiento del volt", que utiliza un PTM (pulsar para hacer) interruptor, un parto prematuro (pulsar a) interruptor y un relé para hacer un cambio que fue controlado con una potencia de encendido y energía apagado, también no vuelva a encender el poder después de que se haya interrumpido (por lo tanto, el volt no soltar nombre).

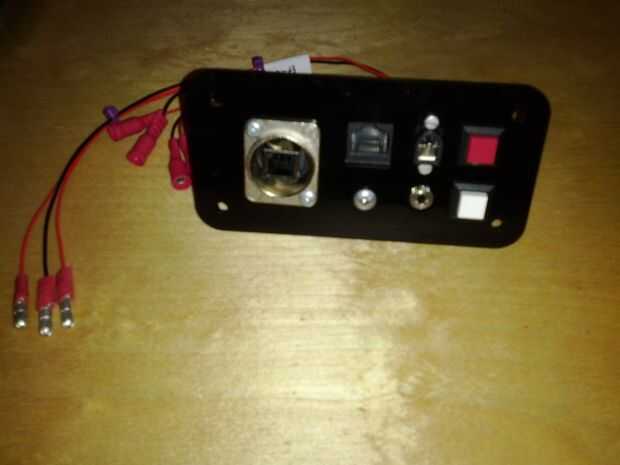

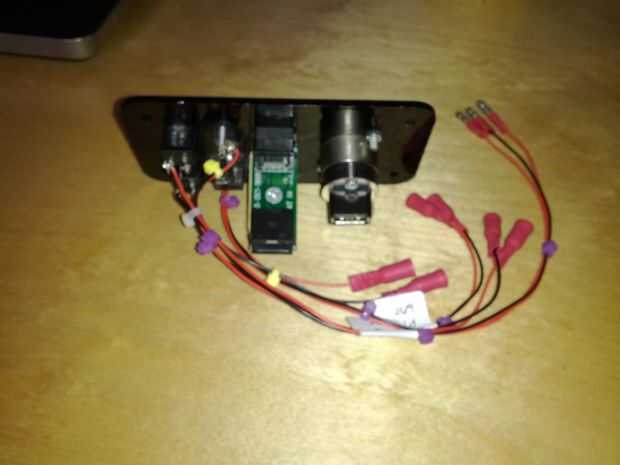

Se montan los botones de encendido y conector de alimentación, junto con el Ethernet, entrada de audio y conexiones USB (para actualizar el software de Arduino y depuración), en un panel de acrílico que se monta en el interior de la Asamblea del arco.

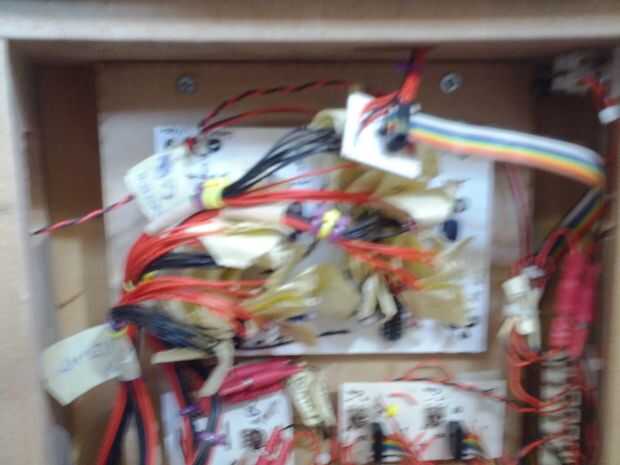

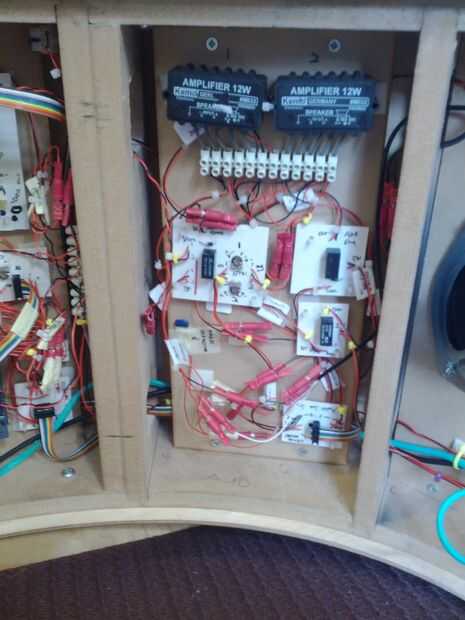

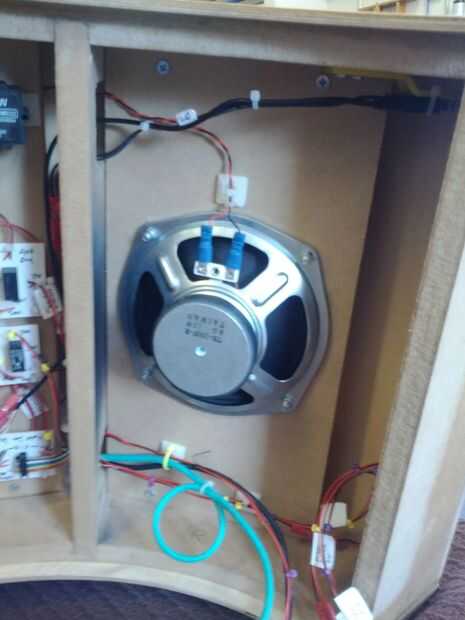

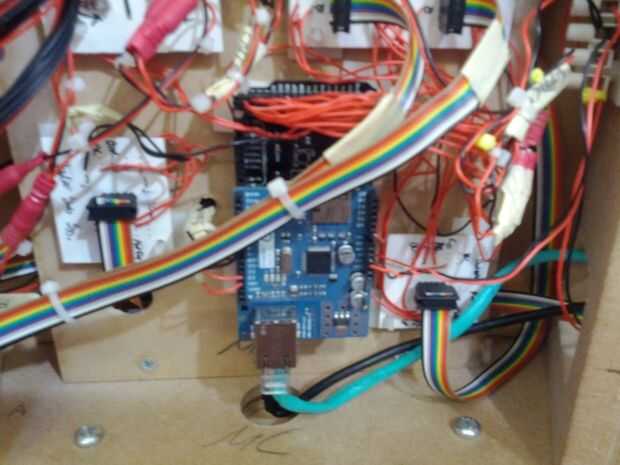

Ahora es sólo un caso de conectar tantos cables sueltos como sea posible, con todo aparte del panel de la entrada-salida instalado debe poder conectar casi todo dentro de la caja, es también el momento cuando conviene marcar todas las conexiones en los pasos 2 a 5.
