Paso 2: Electrónica - parte 1
La electrónica se divide en cuatro secciones principales: el microcontrolador principal, la parte de audio, el controlador de matriz de LED y el dos LCD. Cubriré el primer microcontrolador como parece ser el lugar lógico para empezar.
He utilizado un clon Arduino Mega Junta en la mesa principalmente debido a la cantidad de pines necesarios para todos los de la otra electrónica, para hacer conexión entre Arduino y otras partes de la mesa he utilizado 10 cable de cinta del pasador para que hice para tableros de arranque de ambos de los extremos, mirando hacia atrás habría sido mejor combinar cada una de las tablas de desglose final de Arduino en un escudo , pero estaba acabando el tiempo a la electrónica de hecho esto nunca sucedió.
Cubriré la electrónica más compleja en pasos posteriores, pero vale la pena mencionar las partes más simples aquí, en primer lugar, dependiendo de qué tipo de alimentación que vaya a utilizar le deba incluir un regulador de potencia o circuito del filtro después de la entrada principal, ya que estaba usando una fuente de alimentación regulada que salida el voltaje correcto para el Arduino , etc.. No tenía que preocuparse por esto.
La sólo otra parte que es digno de mencionar es la distribución de poder dentro de la tabla, lo hice simplemente con una fila de bloques de terminales atornillados al interior de la tabla, las conexiones se hacen usando el push en las conexiones del estilo (no estoy seguro lo que el nombre correcto para los que son), que también tenía dos condensadores (clasificados en alrededor de 1000 micro faradios a 35 V cada uno) conectados a una de las salidas de este con el fin de estabilizar el suministro de energía , como primeras pruebas he tenido problemas con el reseteo de Arduino cuando los relés demasiado corriente como ha encendido.
En este paso son todos los diseños de PCB utiliza en la fabricación de la electrónica de la tabla, no dude en utilizarlos, aunque se podrían combinar en un solo escudo para hacer su easer de vida, mirando hacia atrás, realmente deseo que había hecho esto.

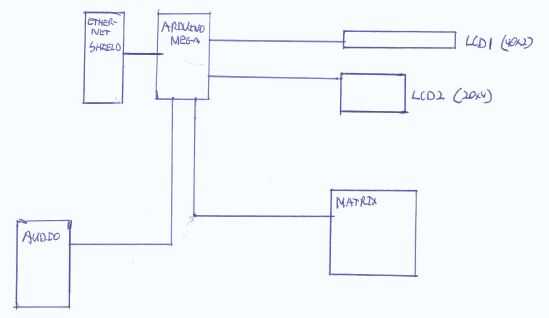

También me he dado cuenta que en el diagrama de bloques no incluya la placa, lo siento sobre eso.
