Paso 3: Matriz de LED

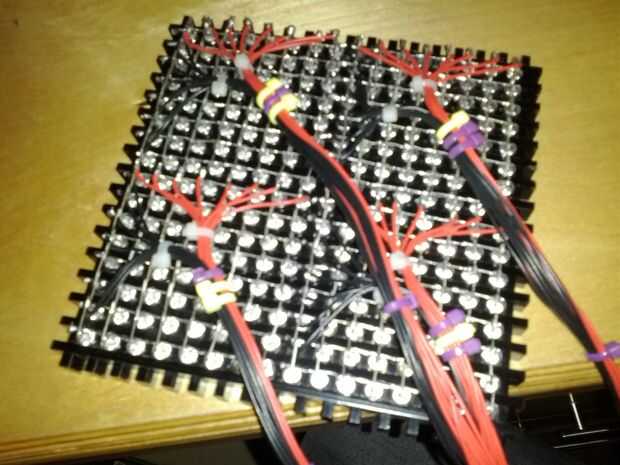

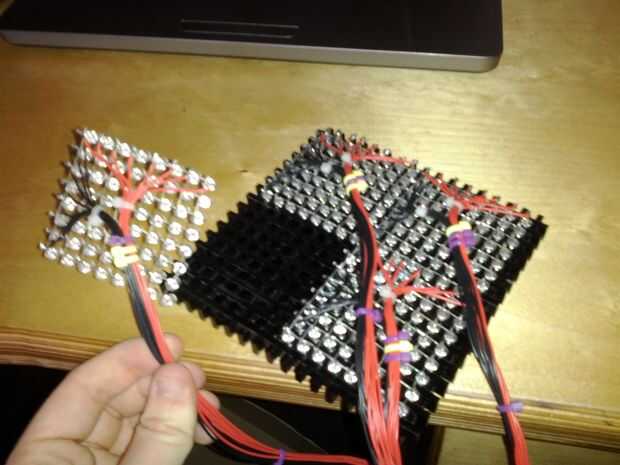

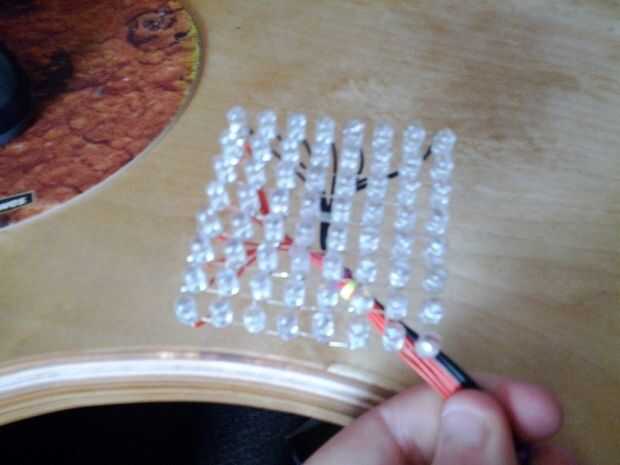

La matriz se mantiene en posición por un acrílico láser cortar Monte, esto también fue utilizada para mantener los LEDs en su lugar mientras estaban siendo soldados, es difícil explicar cómo se construye una matriz de LED a través de sólo texto y no tengo fotos de cuando hacer la matriz, pero hay una explicación bastante buena de cómo construir uno en el Arduino Playground (que es donde I se refiere a cuando el edificio de mina) , básicamente como todos los ánodos están todos en la misma fila y los cátodos están todos en la misma columna y hay no hay cortocircuitos entre ellos no debe tener ningún problema.

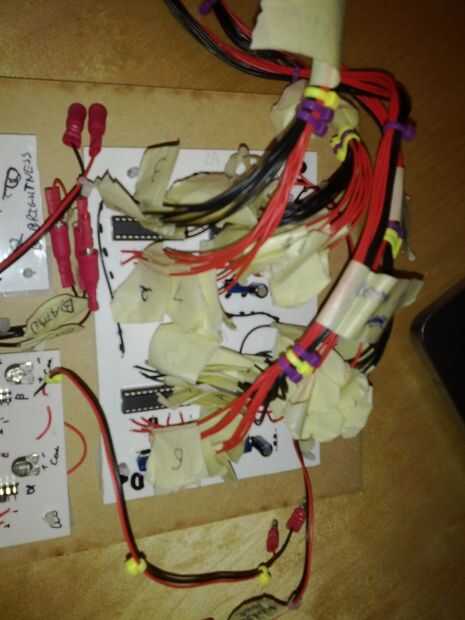

El controlador de matriz PCB comprometida de los cuatro MAX7219s, dos filtran condensadores por 7219 y un resistor limitador actual por 7219, hay también un montón de puentes de alambre en este PCB ya que se supone que es sólo un prototipo, pero corrí fuera de tiempo y paciencia para tratar de diseñar la disposición del PWB, utilicé esta guía en el patio de Arduino para construir y conectar las matrices de LED para el conductor ICs , también detalla cómo debe elegirse el valor de Iset (el resistor limitador actual).

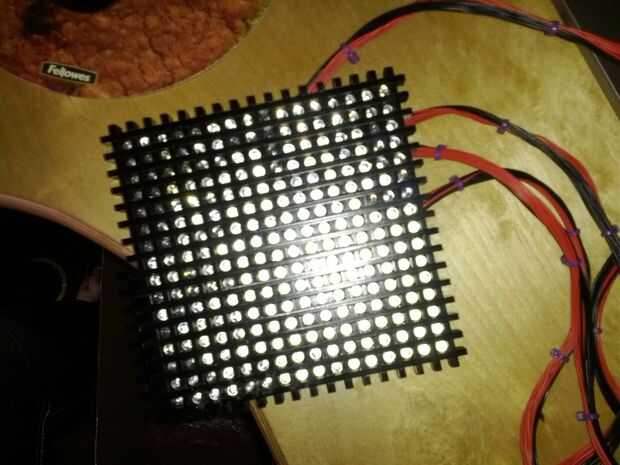

El controlador PCB está conectado al Arduino mediante una interfaz SPI de 3 hilos y controlados mediante la biblioteca de LedControl de Arduino, la matriz es bastante rápida para responder Considerando que son cuatro dispositivos en cascada y estaba bastante contento con los resultados que obtuve de mi matriz, aunque hubo 4 LEDs que eran defectuosos.
