Paso 4: Sistema de Audio

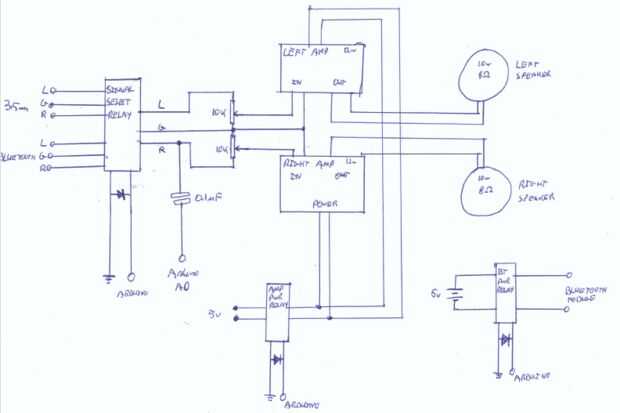

El sistema de audio es más fácil de explicar a través de un diagrama de bloques, por lo que he incluido, es bastante auto explicativo (espero).
Los amplificadores son módulos de mono amplificador de 12W de Maplin, están diseñados para funcionar con una tensión de entre 6 y 16v, pero trabajaron bien en 5v para mí, los altavoces eran altavoces de rango completo de 8 ohmios 10W también de Maplin.
Tenía la salida de los amplificadores limitada por un potenciómetro de 10K en el lado de la entrada, más o menos lo que el diagrama incluido en los módulos de amplificador dice que lo hace y conseguido que hasta cerca de la mitad de los potenciómetros antes el audio sonido distorsionado, es también digno de mencionar que no hay ningún control de volumen en la tabla , el volumen es controlado dispositivo de la fuente solamente.
El módulo Bluetooth que utilicé fue un adaptador Belkin de £15 de Amazon, sacó de su caso para hacer más fácil montar dentro de la tabla, debido a problemas de bucle de tierra causando interferencia que tenía que incluir una batería para suministrar alrededor de 6v para el receptor de audio, que me pasé con un relé, el módulo no parece demasiado preocupado acerca de tener un 1v aumento en voltaje de entrada.
Había inicialmente otro PCB que tenía dos op-amps que proveería una señal para el Arduino para crear una visualización sobre la matriz de LED mientras que jugaba música, sin embargo esto no funcionó como se esperaba, así que fue substituido por un solo 0.1 micro Farad capacitor en serie y parecía marcar una diferencia, es todavía no perfecto pero es una mucho mejor representación de la magnitud de la señal de audio que yo estaba ponerse delante.

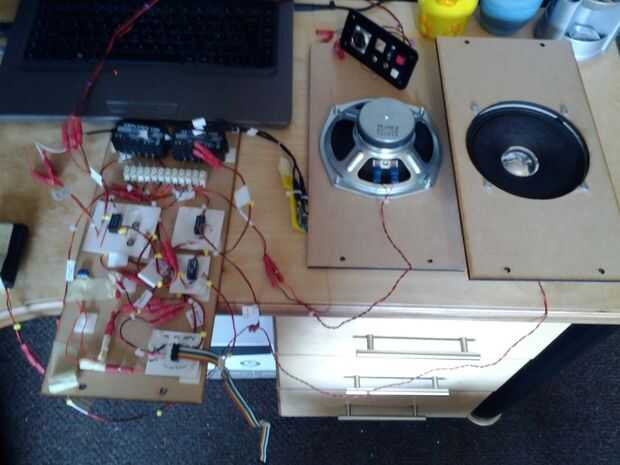

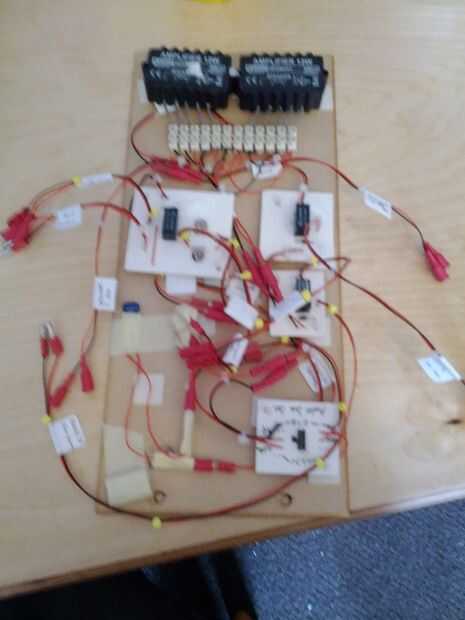

Todo esto fue montado en un panel MDF de 3mm que se enrosca en uno de los espacios abiertos en el ensamblado principal de arco.
