Paso 5: pantallas de cristal líquido

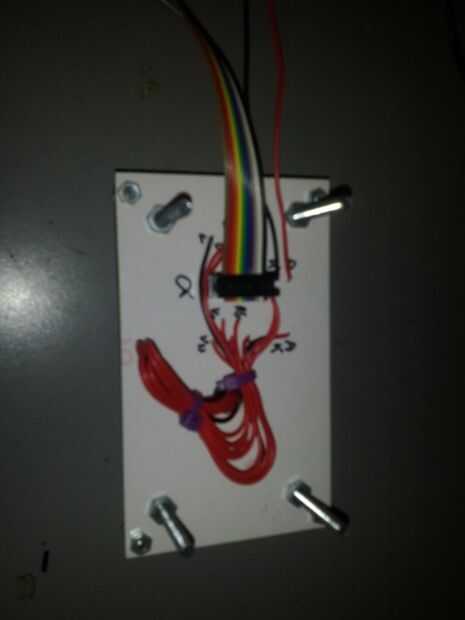

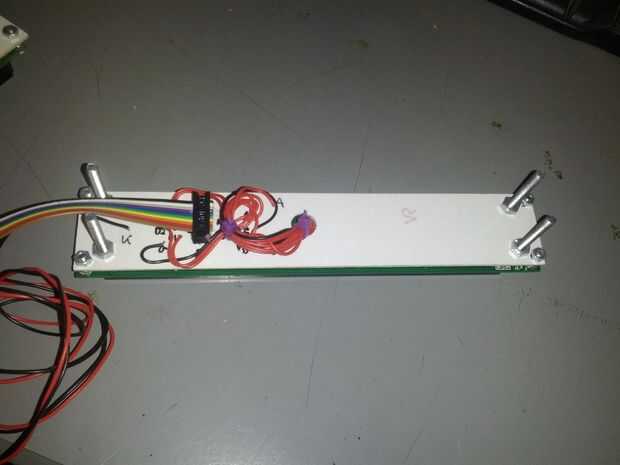

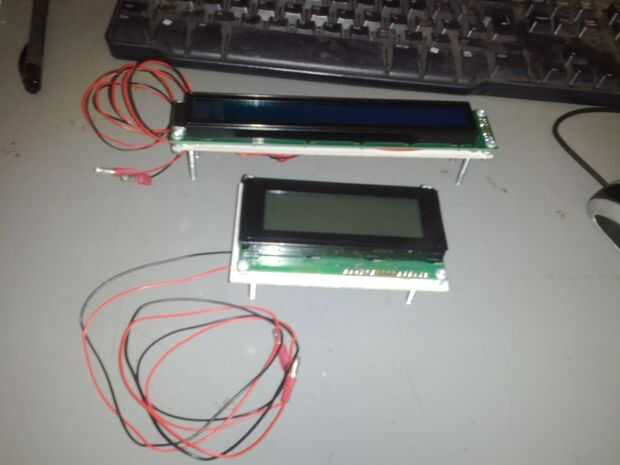

Para hacer las pantallas fáciles de montar y conectar al Arduino hice PCB para montar justo debajo de las pantallas LCD que tenía agujeros que empareja para arriba con los agujeros de montaje en la pantalla LCD y que coinciden con los agujeros de montaje en la pantalla del panel de montaje de montaje, esto también me dejó usar tamaños más estándar para los agujeros de montaje en el soporte de exhibición , este PCB fue también otra cinta cable breakout junta con múltiples cables de núcleo que serían soldados en la pantalla LCD, el poder de la lógica de LCD y se llevaron a los datos de LCD sobre el cable de cinta y dos cables de calibre más grandes el poder de la luz trasera.
La Junta de arranque para el final de Arduino está comprometida principalmente de cables de un solo núcleo para conectar las líneas de datos con Arduino, dos potenciómetros para el control de contraste para cada pantalla y una conexión de energía, también hay una pequeña tabla con dos potenciómetros para controlar la intensidad de luz de fondo.
