Interactivo, indicador de estado de ánimo fuente abierta (4 / 9 paso)

Paso 4: Añadir la placa arduino y BlinkM

Antes de que añadimos el protoboard, necesitamos aislar los contactos de la batería desde el respaldo de la placa de metal (es decir, si tienes la placa metálica pegada a la tuya. Si no, omitir este paso). Poner poco de cinta scotch sobre todos los contactos metálicos para asegurarse de que están aislados. No queremos ningún alambre expuesto.

Ahora pegue abajo (yo usé pegamento caliente) la placa en la parte superior del compartimento. Por suerte para nosotros, sucede para ajustarse perfectamente.

Ahora Conecte el positivo (+) y negativo (-) los cables del paso 2 en una de las tiras de energía positiva y negativa de la placa.

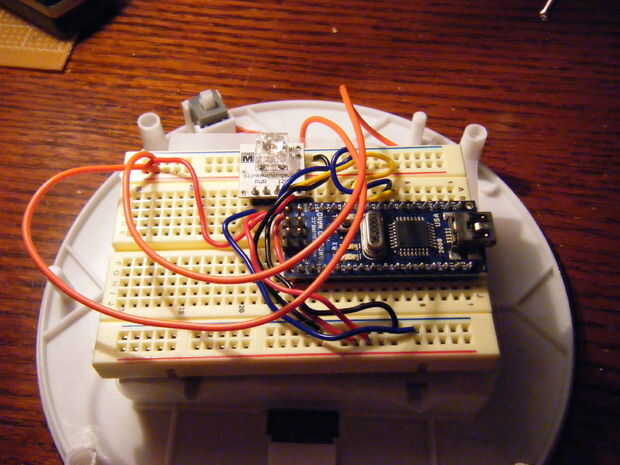

Ahora podemos conectar el arduino y blinkm la juntos. Aquí está las conexiones de pin:

• A5 - reloj (marcada ' c' en lo BlinkM)
• A4 - datos (con la etiqueta había ' en lo BlinkM)

Y aquella que ha hecho, conecte el VCC no regulados (+) al pin 'VIN' en el arduino y el VCC regulado (+) en lo BlinkM. Luego conecte a GND en el arduino y BlinkM a GND en la regleta y puente ambas tiras de potencia GND juntos. Tenga cuidado de no mezclar estas conexiones, o podrían freír lo BlinkM.
