Paso 5: Conexiones eléctricas

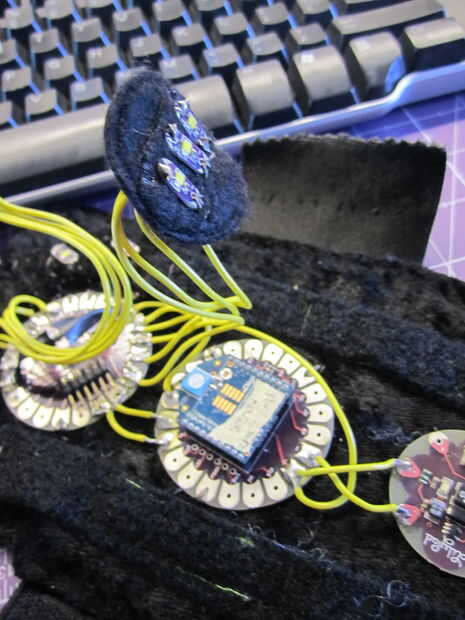

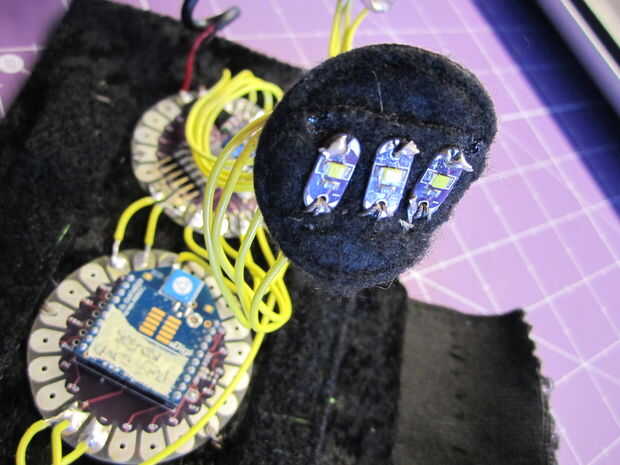

Las conexiones no son demasiado complicadas. En la primera imagen, aviso las líneas compuestas de círculos conectados a los LEDs RGB y el conjunto de 3 LED que descansará sobre el estómago de las abejas. Estos círculos representan líneas aisladas. El muñeco de la abeja está diseñado para sentarse en la parte superior del guante y ocultar la electrónica del usuario. Por lo tanto, el RGB LED y sistema de 3 LEDS que descansan en el estómago de la abeja son libre flotación y deben estar aislados. Porque utilizamos alambre que las líneas ya estaban aisladas, sin embargo, si usted está cosiendo, cilíndricos largo granos también funcionaría.
Componentes electrónicos:
2 x tablillas del dedo
Microcontrolador LilyPad 328
LilyPad XBee Breakout
XBee 2mW
LilyPad LiPower
Batería de Ion de litio
LilyPad RGB LED
6xLilyPad blanco LED

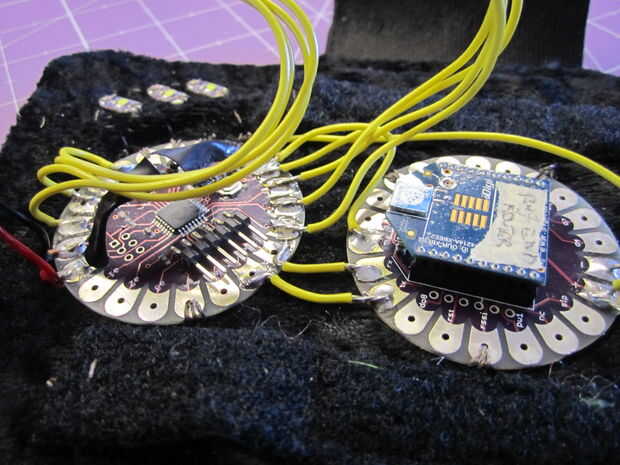

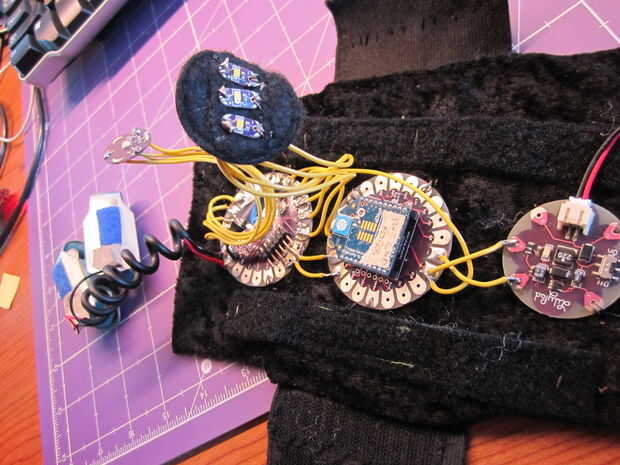

En primer lugar, conecte las líneas de energía. Coser/soldadura el PLUS y menos líneas de la LiPower del tablero del LilyPad XBee Breakout como LilyPad Arduino. A continuación conectar RX (LilyPad) TX (LilyPad XBee) y TX (LilyPad) al RX (LilyPad XBee). Conecte el lado positivo de tres LEDs a los pines 2,3 y 4. conectan todos los lados menos y conecte con el conector negativo de la LilyPad. Fije un RGB LED a los pines 9 (verde), 10 (azul), 11 (rojo) y el pin a pin + 12. (Nota: en el software podemos declarar pin 12 siempre alta). Casi listo! A continuación conectar los 3 últimos LED ' s a los pines 5,6 y 7 y conectar todos los lados menos y conecte al pin 8. (Nota: una vez más, en el software podemos declarar pin 8 siempre baja).

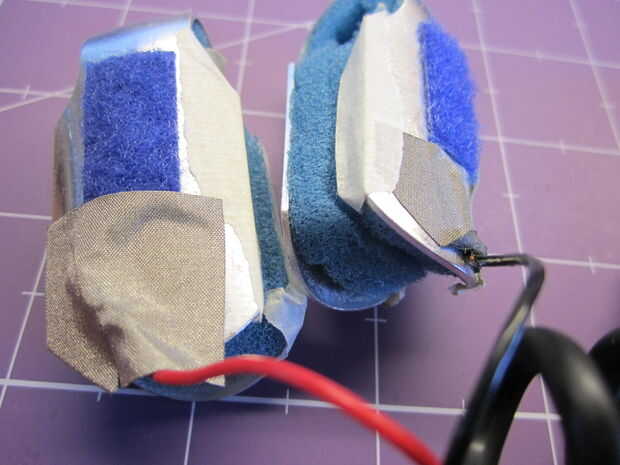

Para el divisor de tensión, Solde un resistor de 10K de a0 a plus. Luego soldar dos cables a los pines a0 y 13. (Nota: una vez más, en el software podemos declarar pin 13 siempre baja). Por último, conectar los cables, con cinta conductora, sobre los pines a0 y 13 para las tablillas del dedo.
