Intercambiador de calor de la estufa de leña (4 / 11 paso)

Paso 4: Montaje de intercambiador de calor principal

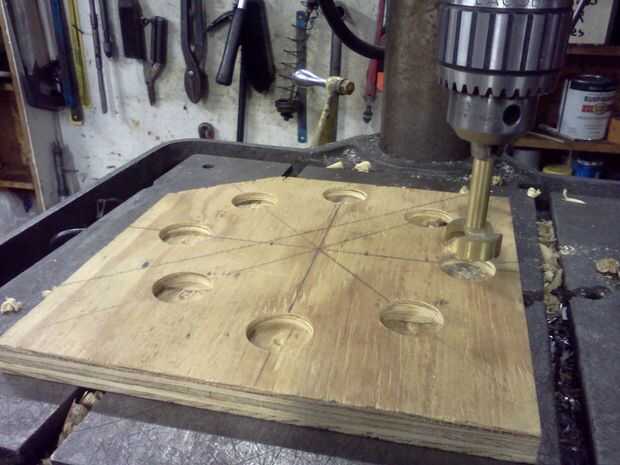

Ahora es el momento de montar la base de cambiador de calor. Hice una plantilla para ayudar en sostener los tubos en lugar mientras que yo les estoy soldadura. Para hacer la plantilla, presenta el mismo patrón de agujero como las tapas en un pedazo de madera contrachapada de 3/4". Usé un 1-3/8" bit de Forestner de diámetro, en una prensa del taladro, para taladrar un agujero profundo de 1/4" en cada lugar. Puse el tope de profundidad en el taladro para asegurar que todos los agujeros la misma profundidad. La broca Forestner agujerea un agujero de fondo plano permitiendo a los tubos de soporte hacia arriba.

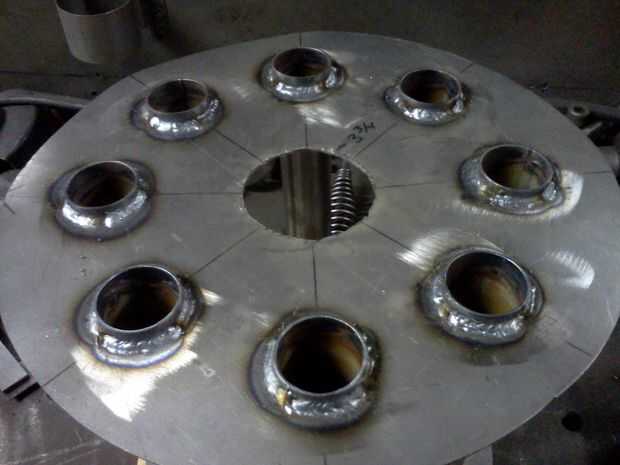

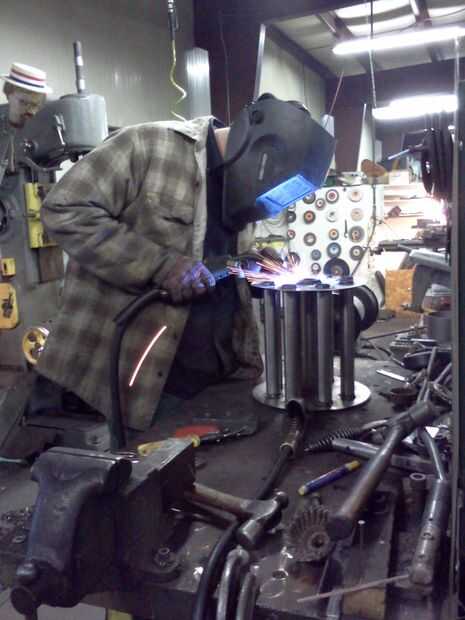

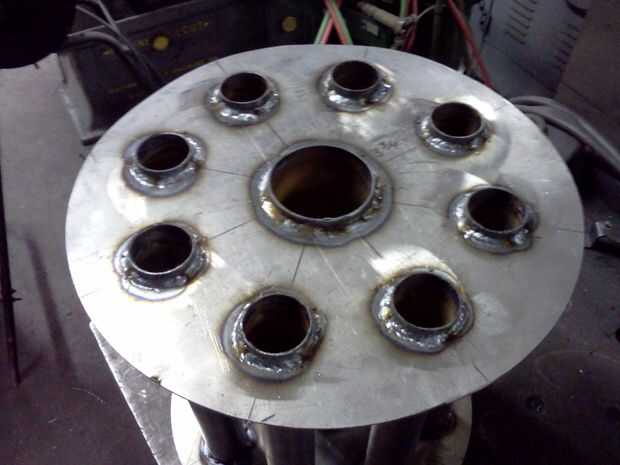

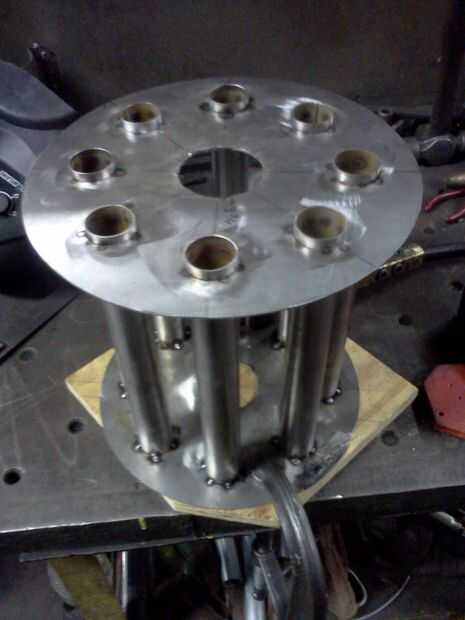

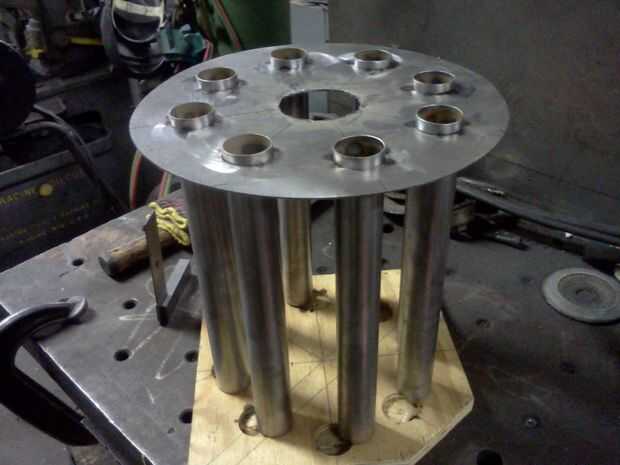

Empecé a Asamblea alineando un tapón sobre la plantilla de montaje de madera. Luego inserta la primera sección de la tubería, sujeta con una abrazadera magnética para soldar y soldadas una serie de tachuelas para asegurarla en su lugar. Me aseguré de la escuadra del tubo varias veces mientras la tachuela de soldadura en el lugar. Estas soldaduras tack será en el interior del intercambiador terminada. He seguido los otros 7 tubos de soldadura en la posición de la misma manera. Una vez que todos los 8 1-3/8" tubos estén en su lugar, la Asamblea fue quitada de la plantilla de madera. Alinea la tapa del extremo opuesto en la plantilla de madera, luego los extremos opuestos de la montaje cuidadosamente insertar la plantilla. Otra vez me aseguré que los tubos eran perpendiculares a las tapas y tachuela los soldados en el lugar. Luego quitar el conjunto de la plantilla y soldado con autógena un cordón alrededor de la circunferencia entera de cada tubería en la superficie exterior de las tapas. El último paso fue instalar el centro, 2-1/2" de diámetro, tubería. No utilizo la plantilla para este paso, en lugar de otro llevó a cabo en el lugar mientras que viró en.
