Intercambiador de calor de la estufa de leña (6 / 11 paso)

Paso 6: Instalación de chimenea de entradas y salidas

La chimenea de entrada y salida se fabrican de 6" estufa de tubo de sindicatos. Les compré por $7. He insertado el intercambiador de calor en el cubo mientras la alineación y colocación de puntos de entrada y salida. Sin el intercambiador insertado, el cubo se convierte de forma oval. Lo primero que hice es el cubo de apuntalado de nivel. El cubo que utilicé fue afilado en la parte inferior, así que tuve que configurar en algunas cuñas. También se utiliza los soportes que mantienen que los cubos de la manija en su lugar para ayudar en la alineación.  Estaba a la altura de la tabla a los soportes para verificar que ambos lados estaban a igual distancia. Esto es importante cuando te preparas para ubicar la salida en el exacto opuesto lado del cubo, para que la unidad se alinean correctamente cuando se instala en el tubo de la chimenea...

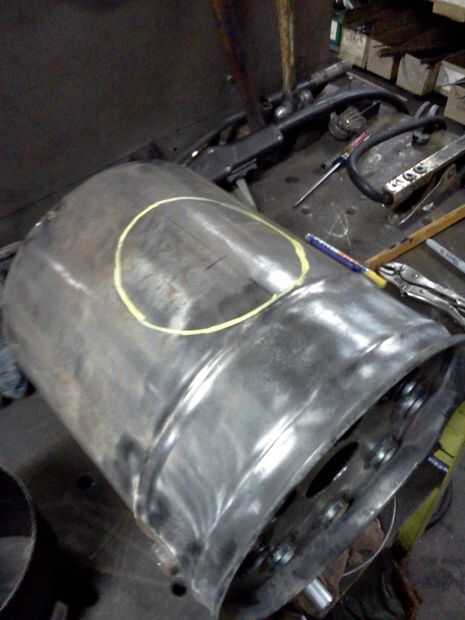

Una vez que el cubo fue configurar todo bien, pude continuar poniendo hacia fuera los agujeros de entrada y salida. Esto era un procedimiento del globo ocular para mí. I establecer la Unión en el cubo y había centrado por el ojo. La Unión y el cubo tienen una costilla grano enrollada a su alrededor para mayor rigidez. Localicé la Unión para que su grano se Contacta con el talón en el cubo. Esta zona es más rígida que el resto de la canastilla de lo que es una buena ubicación para la soldadura. las uniones de tubería de estufa son no exactamente redondas. Tienen un lado plano, donde está la costura. Estaba seguro de mantener la costura en la misma posición mientras el montaje de los sindicatos. Cuando estaba satisfecho con la ubicación de la Unión, usé un marcador sostenido firmemente a la Unión para marcar el lugar. Yo utiliza tijeras para cortar la abertura, ajuste cuidadosamente para tratar de hacer sólo lo suficientemente grande como para permitir que la Unión de ajuste tan apretado como sea posible del agujero. Una vez que conseguí un buen ajuste, se deslizó la Unión en el cubo, luego un mercado de pintura se utiliza para dibujar una línea alrededor del perímetro de la Unión.

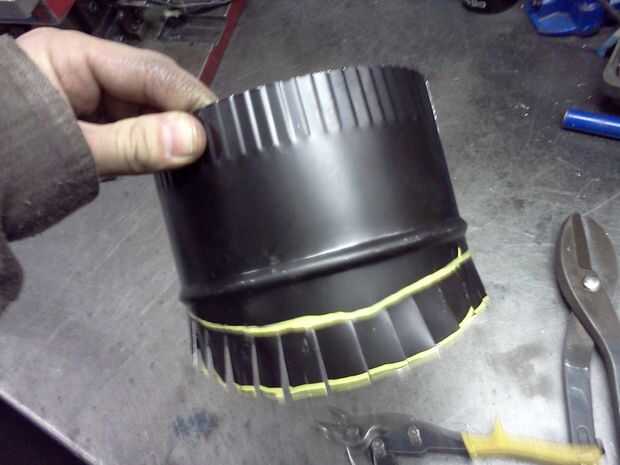

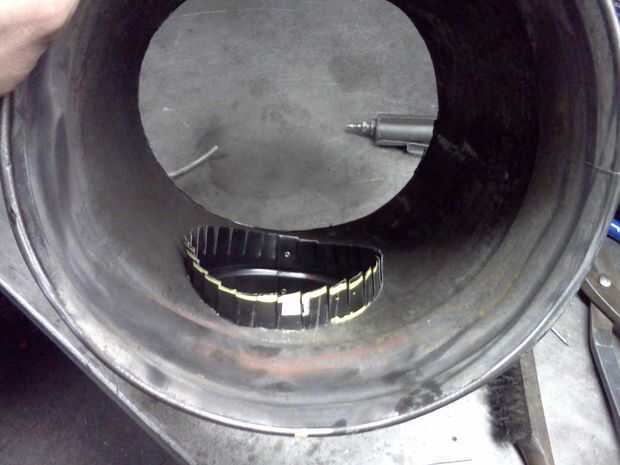

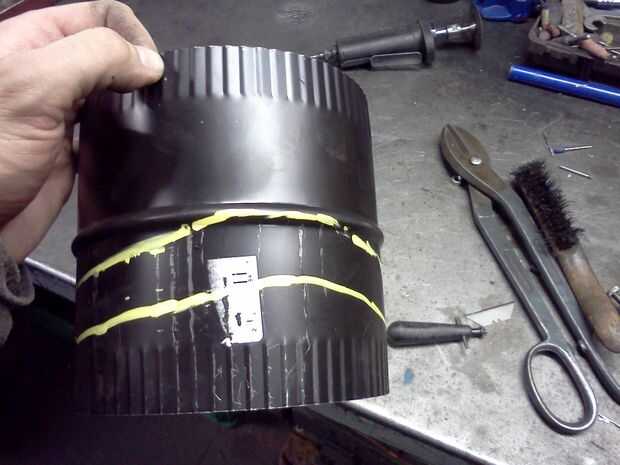

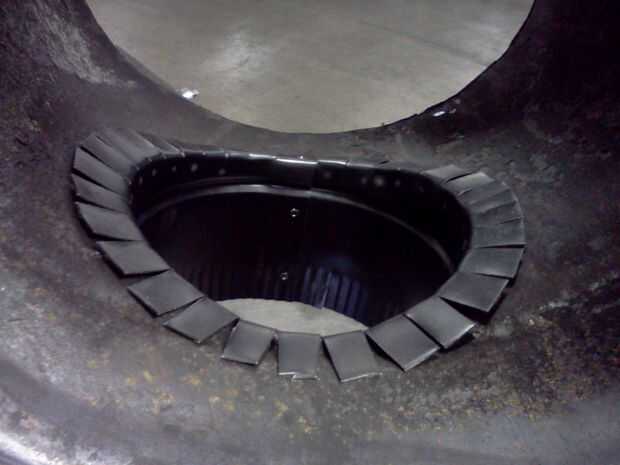

A continuación, eliminar la Unión de la tubería de la cubeta y compensar la línea que acaba de transferir por alrededor de una pulgada. Utiliza tijeras para cortar a la Unión, corte en la segunda línea de desvío. Después de que la Unión se ha cortado a la longitud, hice una serie de cortes perpendicular a la línea marcador restantes, separada unos 3/4" de separación, todo el perímetro de la Unión. Luego volver a insertar la Unión en el cubo, con el intercambiador de base todo quitado y doblado de las pestañas sobre para mantener la Unión en su lugar. También usé un martillo para doblar las lengüetas.

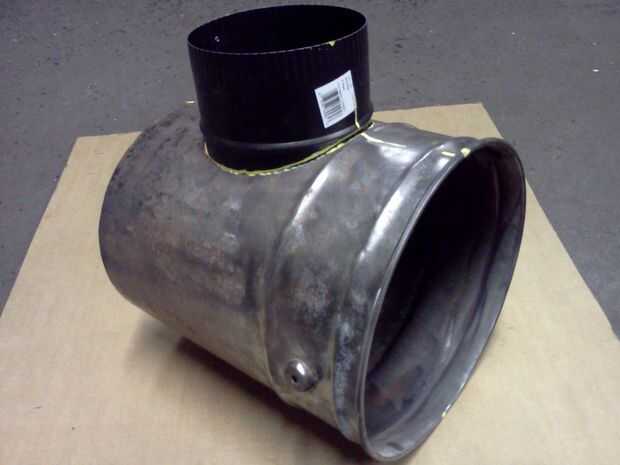

El paso final es soldar con cuidado la Unión al cubo. Esto fue difícil para mí porque las paredes del cubo del metal son sólo.015 de pulgada de grosor, lo que es muy fácil de quemaduras mientras se suelda. Antes de soldar, utilicé un disco montado en una amoladora angular para quitar la pintura de las dos superficies a soldar. Hice una serie de "soldadura de tachuela" para garantizar la Unión en el lugar. Estoy seguro que no es imposible a un reborde continuo alrededor de la costura de la autógena, pero mis conocimientos de soldadura son limitados. Todos los huecos que quedan entre mis clavos soldadura se encargará de más adelante en el instructable.
Ahora es el momento de repetir este procedimiento en el lado opuesto del cubo. Tenga cuidado de alinear la entrada de la chimenea con la salida de la chimenea, para asegurarse de que la unidad se ajuste correctamente en su lugar.
