Paso 4: Medir la eficiencia del intercambiador 1
Un intercambiador de calor es sin setido sin determinar cuán eficiente es. La prueba es bastante recta hacia adelante y da una balón decente Parque eficiencia figura. En el mundo real eficiencia también es dependiente de flujo, pero para esta prueba que será el intercambiador de calor corrió a una velocidad solamente.

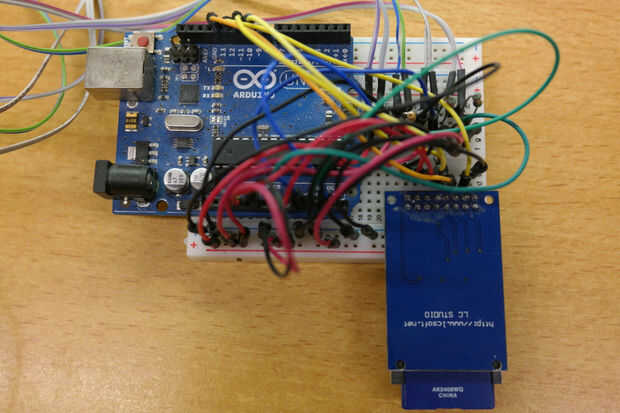

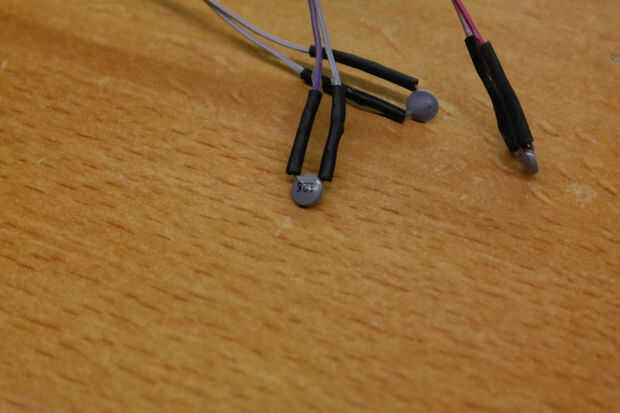

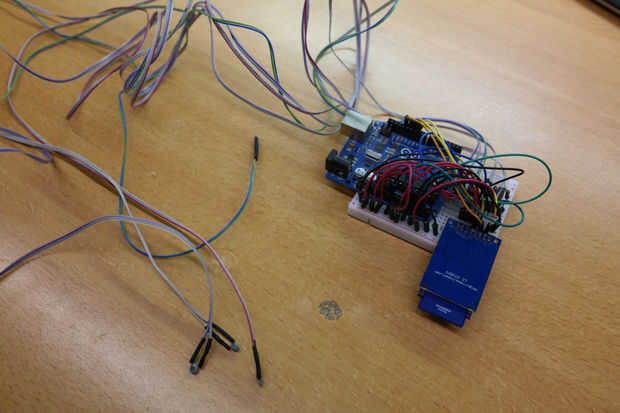

Los fundamentos del equipo de prueba es un Arduino Uno con termistores de 4 10 k (NTC) y una tarjeta SD para el registro. Los termistores no son conocidos por su precisión, pero con algunos calibración tengo operar dentro de +/-0,5 ° C de cada uno. El registrador toma una muestra de cada flujo de aire cada pocos segundos y almacena en una tarjeta SD. Estos valores pueden ser importados en excel para hacer un gráfico funcional.
El flujo no será igual en ambos lados. Actualmente no tengo manera para medir el flujo real. Y todavía obtener una buena eficiencia de la lectura, tanto en la salida se midieron los flujos. Mediante el cálculo de ambas eficiencias, puedo promedio hacia fuera y un parque de pelota decente sobre la eficiencia.
Eficiencia se mide como completo energía potencial vs energía realmente se utiliza. En el caso del intercambiador de calor es la diferencia de temperatura total vs calor transferido. Esto es asumiendo flujo igual y medios iguales. Las 4 temperaturas (unidad no importa):
- Caliente (el aire caliente que entra en el lado caliente del intercambiador de)
- Caliente (aire caliente que sale del lado frío del intercambiador)
- Enfriar (el aire frío que entra en el lado frío del intercambiador)
- Fresca (aire frío que sale del lado caliente del intercambiador)
Eficiencia de flujo de caliente: (caliente en - caliente hacia fuera) / (caliente en - Cool en) x 100%
Enfriar la eficiencia de flujo: (enfríe hacia fuera - Cool en) / (caliente en - Cool en) x 100%
