Intercomunicador sencillo de un par de viejos con cable teléfonos (2 / 8 paso)

Paso 2: Cómo se funciona el circuito de intercomunicación

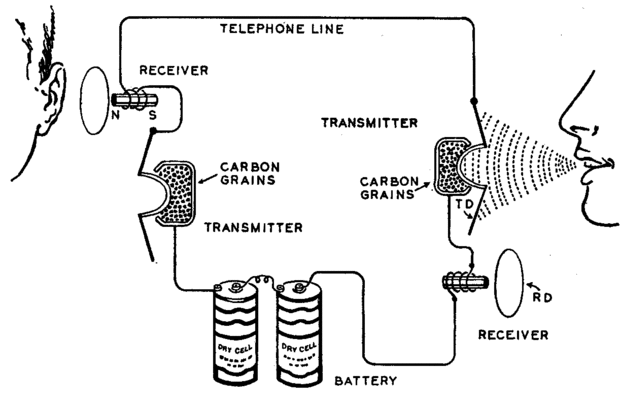

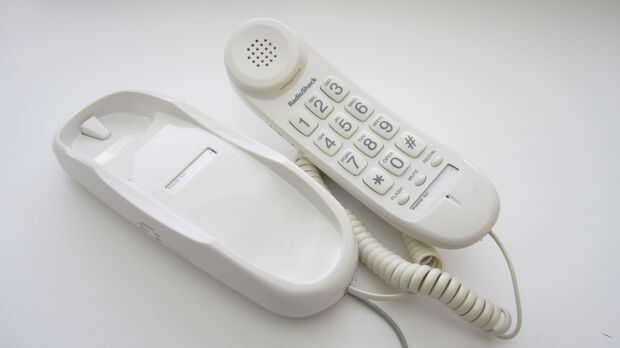

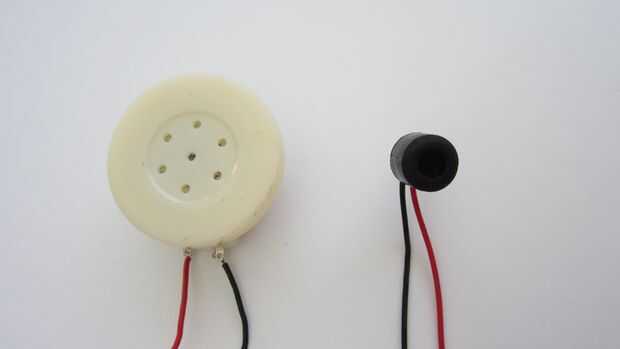

En su nivel más básico, una red de teléfono es solo dos micrófonos, dos altavoces y una fuente de energía. En este proyecto estamos reduciendo el teléfono a estos elementos básicos. El auricular del teléfono contiene el altavoz, el micrófono y cualquier circuito de procesamiento necesario. Todo lo que necesitamos agregar es la fuente de alimentación.

Teléfono alámbrico normal no requiere de mucha electricidad para funcionar. Sólo necesita alrededor de 9 voltios y menos de 30mA. Normalmente esto es de la línea de teléfono sí mismo. Por esta razón muchos de los teléfonos todavía pueden trabajar incluso durante un apagón. Sin embargo en este proyecto, estamos utilizando una batería de 9 voltios solo para nuestros teléfonos.

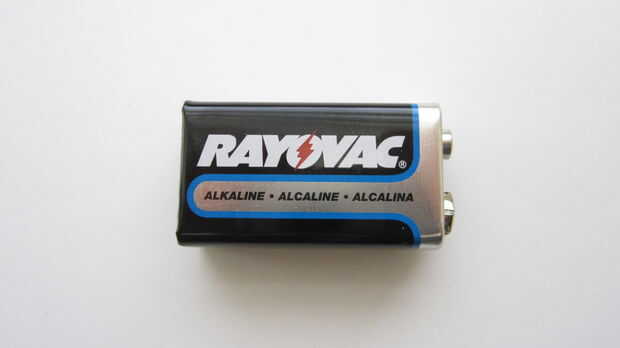

La batería es conectada en serie con una resistencia de 300 ohm y conectada al cable rojo o el cable verde en un cable telefónico. El cable telefónico esté conectado entonces en ambos teléfonos. La batería es capaz de suministrar suficiente electricidad para alimentar los circuitos de altavoz y micrófono de ambos teléfonos. Esto le permite utilizar para hablar y hacia atrás.
