Interconexión de un micrómetro Digital a un Arduino y Monitor VGA (3 / 7 paso)

Paso 3: Leyendo la salida de Mitutoyo

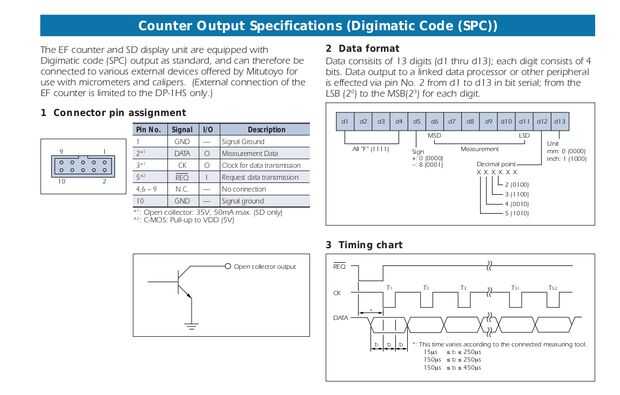

La parte de levantar cosas pesadas del código, que lee la secuencia de datos, lo vuelve a ensamblar en el orden correcto y las impresiones que una medición es el siguiente:

int req = 5; micro línea REQ va al pin 5 a través de q1 (arduino tira alta solicitud de línea baja)

int dat = 2; micro línea de datos va al pin 2

int clk = 3; micro línea de reloj va al pin 3

int i = 0; int j = 0; int k = 0;

mydata Byte [14];

num de flotador;

void setup() {}

Serial.Begin(9600);

pinMode (req, salida);

pinMode (clk, INPUT_PULLUP);

pinMode (dat, INPUT_PULLUP);

digitalWrite(req,LOW); sistema de solicitud en baja

}

void loop() {/ / obtener los datos del mic

digitalWrite (req, HIGH); generar solicitud set

para (i = 0; i < 13; i ++) {}

k = 0;

para (j = 0; j < 4; j ++) {}

mientras que (digitalRead(clk) == LOW) {/ / hasta que el reloj es alto

}

mientras que (digitalRead(clk) == HIGH) {/ / hasta que el reloj es baja

}

bitWrite (k, j, (digitalRead(dat) y 0 x 1)); leer bits de datos e invertir orden)

}

extraer datos

mydata [i] = k;

signo = mydata [4];

decimal = mydata [11];

unidades = mydata [12];

}

montar medida de bytes

char buf [7];

para (int lp = 0; lp < 6; lp ++)

buf [lp] = mydata [lp + 5] + '0';

buf [6] = 0;

Num=atol(BUF); medición montado, ninguna posición decimal agregado

Serial.println (num/1000, 3); Añadir decimales

}
